V型八缸发动机四合一排气歧管结构设计

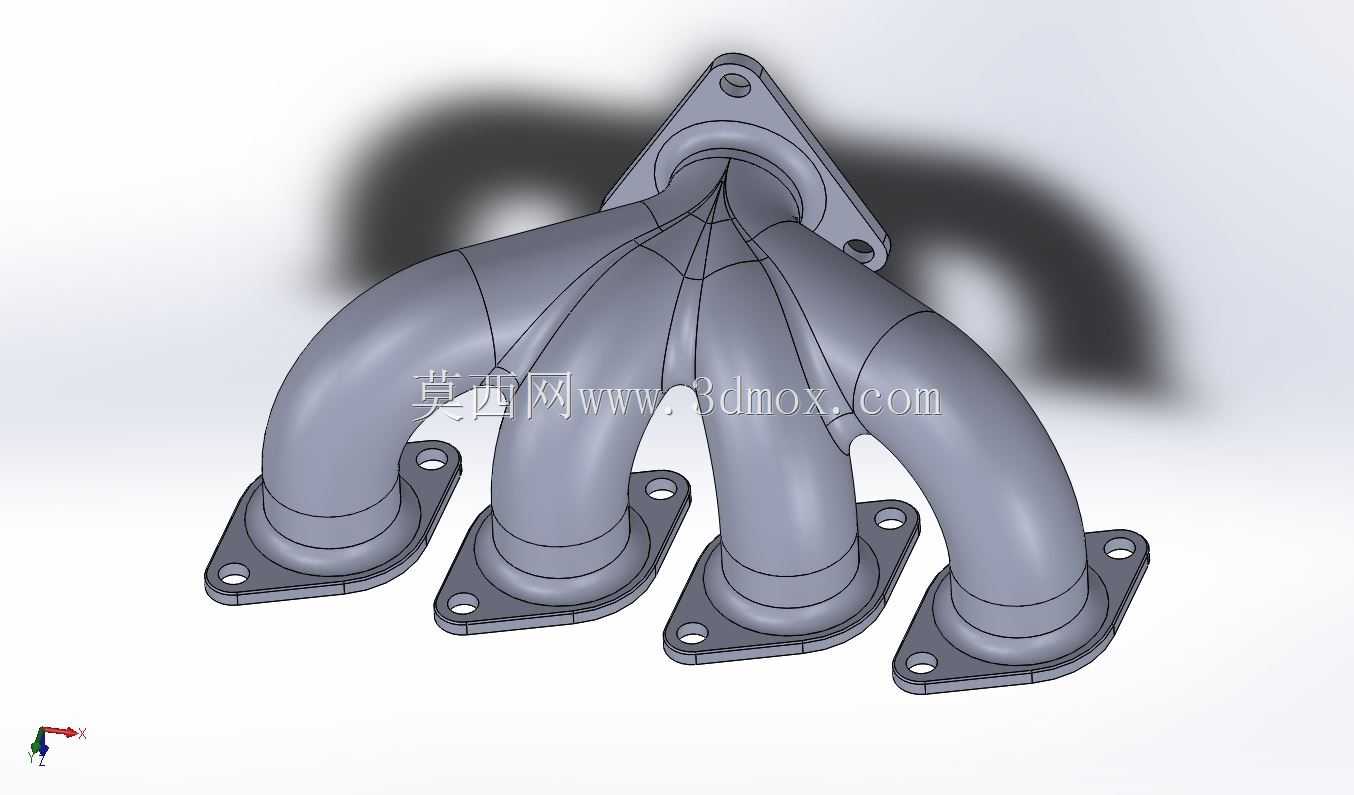

　　排气歧管作为内燃机排气系统的首个核心部件，直接承接气缸盖排出的高温高压废气，其结构设计合理性直接影响发动机的排气效率、泵气损失与各缸排气均匀性，在V型八缸高性能机型的开发中，单侧四缸的排气歧管设计更是决定动力输出特性的关键环节。这款单侧四出一的排气歧管，针对V8发动机单侧气缸列的布局特点设计，四个进气接口分别对应同一列的四个气缸排气口，通过平滑过渡的流道将废气汇总至单一出口端，对接后续三元催化、消音等排气后处理单元。

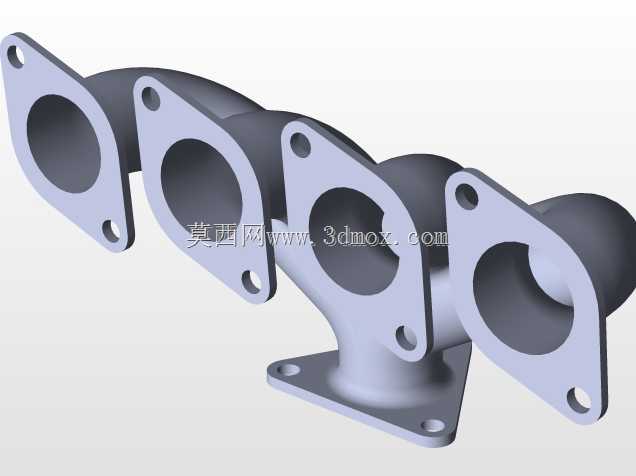

　　从实际装车场景来看，这类排气歧管多用于大排量V型八缸乘用车、高性能改装车型以及部分大马力工程机械的动力单元，安装位置紧贴气缸盖排气侧，周边需要避让发动机缸体的加强筋、冷却管路、启动马达以及机舱内的转向助力泵、空调压缩机等附件，因此在建模阶段就需要严格卡控安装边界。四个进气端的法兰采用统一的安装孔位布局，每个法兰设置两个对称的安装通孔，孔位公差需要匹配气缸盖排气口的螺栓位置，法兰面的平面度要求控制在0.1mm以内，保证安装后密封垫的压合均匀性，避免高温废气泄漏引发的周边部件老化、机舱异味甚至起火风险。

　　流道设计上，这款歧管没有采用等长激进性能取向的布局，而是兼顾了低转速扭矩输出与机舱空间占用，四个流道从进气法兰出发后逐步向中心汇总，弯曲段采用大曲率圆角过渡，避免出现直角转折导致的排气紊流，减少排气阻力的同时，也能降低废气在流道内的残留量，避免各缸之间出现排气干涉——尤其是相邻气缸的排气门开启重叠角阶段，不合理的流道交汇角度会导致高压废气倒灌入刚结束排气行程的气缸，稀释下一循环的进气充量，直接导致动力下降、怠速不稳。流道的管壁厚度采用均匀设计，既能够承受排气行程中最高近千度的瞬时废气温度，也能控制整体重量，避免给气缸盖排气侧施加过大的附加载荷，减少长期使用后法兰面变形漏气的概率。

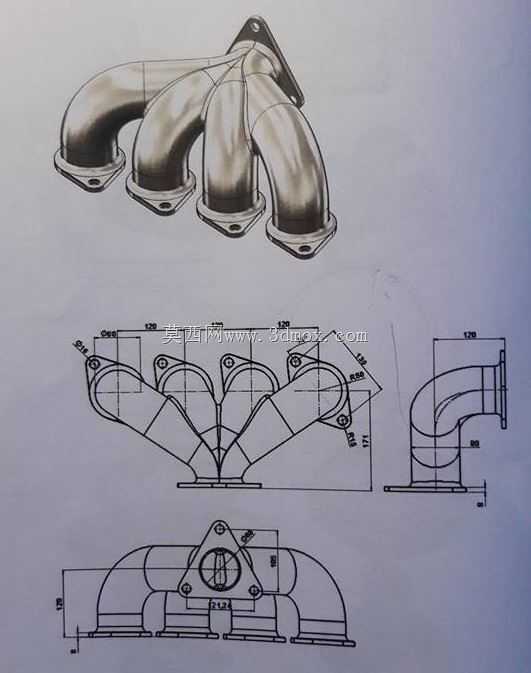

　　出口端的三角法兰采用三孔安装布局，对接下游排气管道的接口，法兰中心与四个进气法兰的相对位置经过严格校核，保证装车后整个排气歧管不会与发动机悬置、防火墙等部件发生运动干涉，即使在发动机运转过程中出现最大幅度的悬置位移，也能预留足够的安全间隙。在建模过程中，这类歧管的曲面构建需要先提取气缸盖排气口的中心点位，根据各缸的点火顺序调整流道的交汇顺序，优先保证点火间隔较大的气缸流道先交汇，减少排气脉冲的相互干扰，之后再通过曲面放样、加厚、倒圆角等操作完成实体构建，最后添加安装法兰、螺栓孔等细节特征，所有安装孔的位置都需要与整车或发动机的装配坐标对齐，保证后续出工程图、制作工装夹具时的尺寸一致性。

　　从功能特性来看，这款歧管的紧凑结构能够有效缩短暖机过程中三元催化器的起燃时间，因为流道长度较短，废气到达催化器的温度损失更小，能够更快让催化器达到工作温度，降低冷启动阶段的污染物排放，同时四个流道的长度差控制在合理范围内，兼顾了日常行驶的平顺性与中高转速区间的排气顺畅度，既适合原厂量产机型的配套使用，也可以作为建模练习案例，帮助初学者掌握多分支管路类零件的曲面建模思路、安装边界校核方法以及发动机零部件的设计逻辑，理解排气系统设计中“流道优先、边界约束、密封可靠”的核心原则。
