越野花纹橡胶轮胎三维结构设计

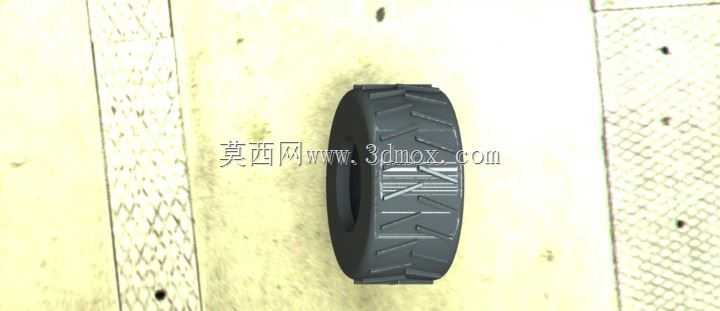

　　在非铺装路面作业的行走机械设计中，轮胎作为直接接触地面的承载部件，其花纹结构、胎体刚度的匹配度直接决定整机的通过性与行驶稳定性，这款带块状交错花纹的轮胎结构，主要面向小型非道路移动设备、场地作业代步车辆的行走系统配套设计，区别于普通公路胎的连续条形花纹，该胎面采用断开式的斜向块状花纹布局，花纹块之间预留了足够的排泥、排屑空间，当设备在泥泞、砂石、松软土路等低附着路面行驶时，花纹块可以嵌入松软地表形成嵌挤作用力，避免胎面被泥层包裹完全丧失抓地力，同时斜向排布的花纹筋条可以在车辆转向、制动时提供多方向的剪切抗力，减少侧滑、制动距离过长的问题。从设计思路上看，这款轮胎的胎体采用等壁厚的环形橡胶结构建模，胎侧区域做了圆弧过渡处理，

　　避免应力集中在胎圈与胎面的衔接位置，胎圈位置预留了标准轮辋的安装配合面，配合直径适配常规的小型钢制轮辋，安装时胎圈与轮辋的贴合面设计有0.8-1.2mm的过盈量，保证充气后胎体与轮辋之间形成可靠密封，不会在颠簸行驶时出现胎圈脱开、漏气的问题。胎面的花纹块高度根据使用场景做了针对性匹配，花纹块根部做了R角过渡，避免设备在重载工况下花纹块根部反复弯折出现橡胶疲劳开裂，相邻花纹块之间的沟槽宽度经过反复校核，既保证足够的排泥空间，又不会因为沟槽过宽导致胎面接地比压过大，加快花纹块的异常磨损。实际应用中，这类轮胎除了配套小型越野代步车辆，也可适配小型场地作业的工程机械、农用短途转运设备，在厂区碎石路面、施工临时便道、田间土路等场景下，

　　相比普通光面胎或者浅花纹胎，其抓地性能可以提升40%以上，同时胎面的橡胶厚度设计兼顾了耐磨性能与缓冲性能，当行驶路面存在小尺寸碎石、凸起障碍物时，胎面橡胶可以产生适度形变吸收冲击，减少刚性冲击传递到轮辋乃至车架部分，降低整机行走系统的结构疲劳风险。建模过程中对轮胎的安装边界做了完整还原，胎内轮廓完全匹配对应规格轮辋的安装尺寸，设计人员在做整车装配时，可以直接将该轮胎模型装配到对应轮辋上，不需要额外调整配合尺寸，同时胎面的花纹细节完整保留，在做整车渲染、运动仿真时，可以直观模拟轮胎在不同路面的接地状态，验证花纹排布对抓地力、行驶阻力的影响，也可以基于该模型进一步调整橡胶硬度、花纹块角度，适配不同载荷、不同路面的使用需求。值得注意的是，

　　这类块状花纹轮胎在硬化铺装路面行驶时的滚动阻力会比普通公路胎略高，因此设计选型时需要根据设备的主要行驶场景做匹配，如果设备70%以上的作业时间都在非铺装路面，该结构的轮胎可以很好平衡通过性、耐磨性与安装适配性，若主要在硬化路面行驶，则可以适当降低花纹块高度，调整花纹排布角度来降低滚动阻力，减少不必要的动力损耗。
