异型多安装孔连接支架结构设计

项目分类:通用机械零部件 发布时间:2021-11-21 ID:398878

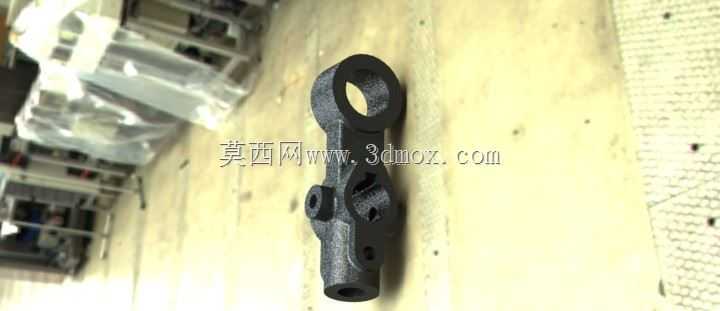

  • 异型多安装孔连接支架结构设计
  • 异型多安装孔连接支架结构设计

  这类异型多安装孔连接支架,常应用在中小型传动机构的铰接点位、轻工设备的连杆联动部位,以及部分小型工程机械的操纵机构连接节点中,承担不同运动构件之间的力传递、运动轨迹约束以及相对位置固定的作用,区别于标准型材拼接的支架,这类一体铸造成型的异型支架能在有限的安装空间内同时满足多方向的连接需求,减少零散连接件的数量,降低装配累积误差。从结构功能来看,支架上端的大尺寸通孔为铰接主孔,孔壁预留了足够的壁厚来承受铰接销轴传递的径向载荷,孔口边缘做了微小的倒角处理,既方便销轴装配时的导入,也能避免长期往复转动过程中孔口边缘出现应力集中导致的崩裂问题。支架主体沿主孔向下延伸的臂身做了变截面处理,在受力较大的靠近主孔区域截面厚度更大,

  向下方延伸的过程中根据受力路径逐步收窄截面,在保证整体结构刚度的前提下尽可能减少不必要的材料冗余,适配轻量化的装配需求。臂身侧面分布的多个不同孔径的安装孔,分别对应不同方向的附属构件安装,其中带内螺纹的小孔用于固定限位挡板、传感器安装支架这类小型附属件,光孔则用于穿装螺栓连接相邻的传动摇臂,每个孔位的周边都做了局部的凸台加厚处理,避免螺栓锁紧时局部压强过大导致铸件表面出现压溃变形。设计这类支架的时候,首先要匹配安装边界的空间限制,上端主孔的中心到下端安装面的垂直距离需要严格匹配联动机构的行程要求,主孔的轴线与侧面各安装孔的轴线平行度、位置度公差需要控制在合理范围内,否则装配后会出现连杆卡滞、运动干涉的问题。

  支架的整体外形没有多余的外凸结构,所有棱边都做了圆角过渡,一方面是铸造工艺的需求,减少铸件冷却过程中的应力集中,避免出现铸造裂纹,另一方面也能避免装配过程中尖锐棱边划伤操作人员或相邻的管线构件。从安装适配性来看,支架下端的定位凸台可以嵌入安装基座的定位槽内,实现装配时的快速定位,不需要额外做复杂的找正工序,侧面的安装孔位分布避开了主孔的受力传递路径,不会因为附属件的锁紧力影响主孔的圆度,保证铰接转动的顺畅性。在实际工况中,这类支架需要承受往复的交变载荷,所以结构设计时在臂身的转角位置都做了圆弧过渡,没有直角突变的结构,能有效分散应力传递路径,避免长期交变载荷下出现疲劳断裂的问题。

  不同孔径的安装孔深度也根据对应连接件的受力大小做了匹配,受力较大的连接位置孔深更大,啮合的螺纹牙数更多,能承受更大的锁紧力和拉脱力,受力较小的附属件安装孔则适当缩短孔深,减少钻孔加工的工作量。支架的表面没有多余的装饰结构,铸造成型后只需要做简单的抛丸处理去除飞边毛刺即可投入使用,不需要额外的表面涂层处理,适配车间内部的常规作业环境,也能降低整体的加工成本。在三维建模过程中,需要重点核对各孔位之间的相对位置尺寸,尤其是主孔与各侧孔的中心距、轴线平行度,还要预留出合理的铸造拔模斜度,以及加工面的余量,主孔的内孔表面、下端定位凸台的端面需要预留加工余量,保证装配后的配合精度,非加工面则直接按照铸造尺寸建模即可,不需要额外做余量预留。这类支架的整体尺寸偏小,适合在紧凑的安装空间内使用,不需要占用过大的设备内部空间,同时一体成型的结构相比焊接拼接的支架具备更好的整体刚度,不会出现焊接变形导致的位置精度偏差,也不存在焊缝开裂的风险,适合在有往复运动、存在一定振动的工况下长期使用。
