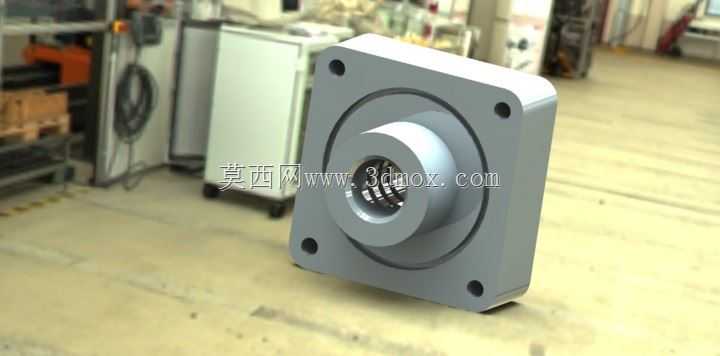

方形法兰式带座直线轴承支撑座

　　这款方形法兰结构的支撑部件，主要应用在自动化生产线的直线传动单元、包装设备的导向机构、木工机械的滑动工位以及输送线的定位模组中，作为直线光轴的端部支撑构件使用，承担光轴径向载荷的同时，保证轴系运行的同轴度，避免光轴在往复运动过程中出现挠曲变形。从结构设计来看，主体采用方形法兰安装面，四个角位设置贯通安装孔，相比圆形法兰结构，方形法兰在安装时不需要额外加工定位止口，直接靠安装面贴合设备基板即可完成定位，适配市面上多数标准铝型材框架的安装孔距，安装过程中不需要复杂的工装找正，能大幅缩短现场装配的调校时间。中间的轴承容纳腔采用台阶式设计，内置的直线轴承与腔体采用过盈配合，压装后轴承外圈完全被腔体包裹，

　　避免轴承在承受径向冲击时出现外圈窜动的问题，腔体端部的凸台结构一方面起到轴承轴向定位的作用，另一方面在安装时可以伸入设备基板的预制孔内，进一步提升安装后的整体刚性，减少支撑部位的振动传导。从安装边界来看，方形法兰的四个安装孔采用对称分布设计，孔位公差按照H7级精度加工，适配M6规格的内六角圆柱头螺钉安装，安装面的平面度控制在0.02mm以内，保证安装后支撑座与设备基板完全贴合，不会出现局部翘曲导致的轴系偏斜。中间的轴承内孔适配标准直径的直线光轴，内孔与法兰安装面的垂直度控制在0.015mm/100mm范围内，保证光轴安装后与设备运动平面的平行度符合设计要求，避免光轴与直线轴承之间出现偏载，延长轴承的实际使用寿命。在实际工况使用中，

　　这类支撑座通常成对使用，分别布置在直线光轴的两端，也可以根据行程长度在中间位置增加辅助支撑，针对长行程传动场景，中间辅助支撑可以有效降低光轴的自重挠度，避免光轴在滑块运行到中间位置时出现下沉，保证运动过程中的平稳性。设计过程中充分考虑了不同工况的使用需求，支撑座的主体材质可以根据使用场景选择，常规工况下采用铝合金材质做阳极氧化处理，重量轻且具备足够的结构强度，在有腐蚀环境的工况下可以选择304不锈钢材质，在重载冲击工况下则可以选用45号钢做调质发黑处理，满足不同载荷等级的使用要求。轴承容纳腔的尺寸设计兼容标准型号的直线轴承，用户在后期维护时不需要对支撑座做二次加工，直接更换同型号轴承即可完成维护，降低设备的运维成本。

　　支撑座的整体外形没有多余的突出结构，安装后不会与周边的运动部件产生干涉，在紧凑结构的设备中也能顺利布置，不需要额外预留过大的安装空间。在传动系统设计选型时，这类支撑座的选型需要匹配对应直径的光轴，同时核算光轴的额定载荷与支撑座的承载能力，确保在最大行程、最大运动速度下，支撑座所承受的径向载荷在材料的许用应力范围内，避免长期运行后出现安装孔变形、腔体开裂等问题。针对高速往复运动的场景，还可以在支撑座的腔体外侧增加注油孔，定期向轴承内部补充润滑脂，降低轴承滚动体与保持架的磨损，进一步提升部件的整体使用寿命。
