多孔阵列式工装定位安装基板结构

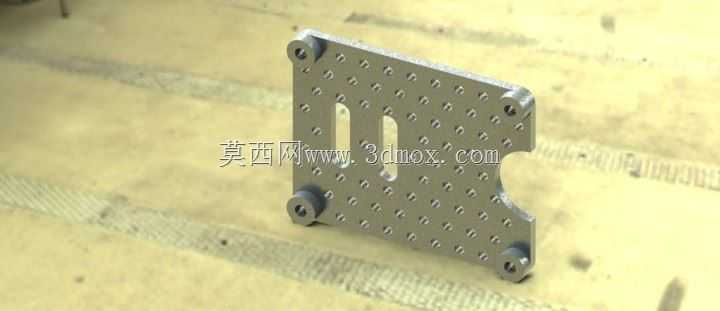

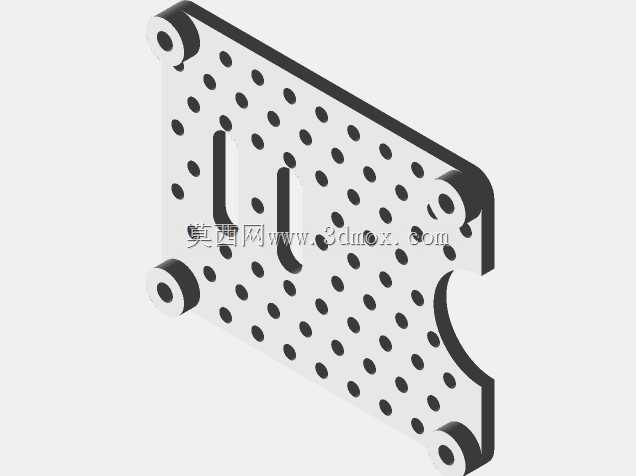

　　这款多孔阵列式安装基板，是工装夹具系统里的核心承载构件，日常在非标自动化装配工位、光学实验平台搭建、小型检测设备治具固定场景里应用极广，本质是给各类功能模组、执行元件、定位块提供统一的安装基准面，替代传统需要现场配打孔的安装底板，大幅缩短工装搭建的调整周期。从结构设计来看，基板整体采用矩形板式构型，四个角位做了带沉孔的安装凸台，沉孔深度刚好覆盖内六角圆柱头螺钉的头部高度，安装后螺钉头不会突出基板表面，避免干涉上方安装的各类元件；凸台位置做了局部加厚处理，抵消螺钉锁紧时的局部压应力，防止基板长期受锁紧力出现角位变形。基板的主体板面做了等间距的螺纹孔阵列，孔位排布采用正交网格布局，横向与纵向孔距保持一致的公差等级，

　　每个螺纹孔的位置度公差控制在0.02mm以内，不管是安装直线导轨、小型气缸支架还是检测传感器座，都可以通过孔位快速调整安装位置，不需要重新做钻孔攻丝工序，适配不同尺寸规格的工装元件快速换装。板面一侧设计了两个平行的长条形通槽，槽宽与常用的压紧块滑块尺寸匹配，当需要固定不规则外形的工件时，可以在通槽内穿入T型螺栓，配合压块实现任意位置的工件压紧，弥补固定阵列孔位无法覆盖异形件装夹的短板；基板另一侧做了内凹的圆弧缺口，这个结构是为了避让工位上的旋转轴或者管线走线位，避免基板安装后与相邻运动部件发生运动干涉，缺口的圆弧半径根据对应避让件的最大回转半径做了余量预留，单边预留1.5mm的安全间隙，既不会因为间隙过大浪费板面安装空间，

　　也能防止运行中出现刮碰。材质选型上这类基板一般选用6061铝合金做硬质阳极氧化处理，表面硬度达到HV400以上，既保证整体重量较轻，方便工装的拆装调整，又能保证板面的耐磨性，长期频繁更换安装元件也不会出现表面刮花、孔位滑牙的问题；如果是用于重载工装场景，也可以更换为45号钢做发黑处理，提升整体的结构刚性，承载更大重量的设备模组。安装边界方面，基板的总厚度根据承载等级分为不同规格，常规轻型应用厚度为8mm，重型应用厚度为12mm，四个安装凸台的中心距对应标准铝型材框架的安装孔位，可以直接固定在欧标4040或者4080铝型材搭建的机架上，不需要额外做转接板；板面的阵列螺纹孔统一采用M5规格，适配市面上绝大多数小型工装元件的安装螺纹规格，

　　长条形通槽的槽宽为6mm，适配M5规格的T型螺栓滑动，圆弧缺口的中心与基板侧边的距离经过精准计算，刚好对应常见旋转工作台的转轴中心位置，安装后基板的基准边与转轴中心的平行度可以控制在0.01mm以内，保证装夹工件的旋转定位精度。在实际使用过程中，这类基板的平面度经过精磨加工，整体平面度公差控制在0.03mm以内，作为安装基准面可以保证上方安装的导轨、气缸等元件的直线度、平行度要求，避免因为基准面不平导致元件运行卡滞、定位精度超差；四个角位的安装沉孔采用锪平加工，保证螺钉锁紧时基板与下方支撑面完全贴合，不会出现锁紧后基板翘曲的问题。设计时特意将阵列孔的边缘做了微小的倒角处理，去除机加工产生的毛刺，既可以避免安装元件时孔边毛刺刮伤零件表面，也能在拧入螺钉时起到导向作用，提升装配效率。针对不同的应用场景，基板的表面还可以根据需求做不同的标识处理，比如在阵列孔的侧边刻印坐标刻度，方便调整元件位置时快速读数，不需要每次都用卡尺测量孔位距离，进一步缩短工装调整的时间。
