螺旋体弹性复位翻车鱼结构件

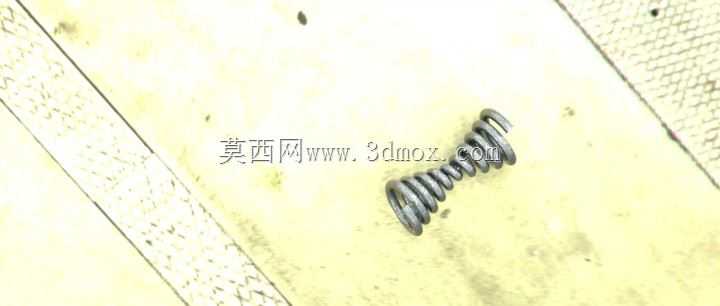

　　在小型自动化分拣、玩具传动、轻载触发机构的设计场景里，这类螺旋体异形弹性构件的应用覆盖了不少容易被忽略的细节工位。不同于常规等节距圆柱弹簧的线性受力特性，该构件采用变径变节距的螺旋结构设计，一端为小直径密圈段，另一端逐步过渡为大直径疏圈段，整体轮廓贴合仿生翻车鱼的流线形态，在有限安装空间内可同时实现纵向承压与横向微幅缓冲的双重作用。

　　从实际使用场景来看，这类构件常被布置在轻载按压触发结构的复位端，比如小型分拣设备的料道挡料销复位、玩具传动结构的动作回弹、便携检测设备的按键缓冲位，这些工位的安装空间往往十分局促，无法同时布置常规弹簧与横向缓冲垫，该异形螺旋结构刚好能利用自身的形态特性，在单一零件上整合两种弹性功能，减少装配零件数量，降低机构整体的装配累计误差。

　　设计过程中，首先要匹配安装位的边界尺寸：小直径密圈段需适配安装孔的内径，保证装配后不会出现径向窜动，密圈段的长度要覆盖安装孔的有效配合深度，避免工作过程中出现弹簧端圈脱出的问题；大直径疏圈段的最大外径不能超出安装腔的横向边界，防止受压形变时外圈与腔壁发生剐蹭，影响弹力输出的线性度。节距的变化梯度是设计核心，密圈段的节距略大于丝径，保证初始受压时先由疏圈段产生形变，提供柔和的初始反馈力，当行程达到设计阈值后，密圈段开始逐步并圈，提供更大的刚度支撑，避免过压导致的弹簧塑性变形。

　　从受力特性来看，该构件的丝径选择匹配轻载工况的受力需求，整体刚度呈现非线性变化，初始行程弹力增长平缓，适合需要柔和触发反馈的工位，末段刚度快速提升，可起到硬限位的辅助作用，无需额外设置限位挡块。螺旋升角的设计兼顾了纵向承压与横向抗偏载能力，当受到侧向微小冲击力时，疏圈段的大直径结构可通过自身微幅形变吸收侧向力，避免常规圆柱弹簧受侧向力时容易出现的弯折失稳问题。

　　装配层面，该构件无需额外的固定附件，小直径端可直接插入对应安装孔实现过盈定位，大直径端抵靠在传动件的接触面上，装配工序简单，适合批量装配的生产线作业。表面处理采用常规弹簧钢发黑工艺，兼顾基础防锈能力与表面硬度，适配普通室内工况的使用需求，若用于潮湿工况可更换为不锈钢丝材质，调整对应回火参数保证弹力稳定性。

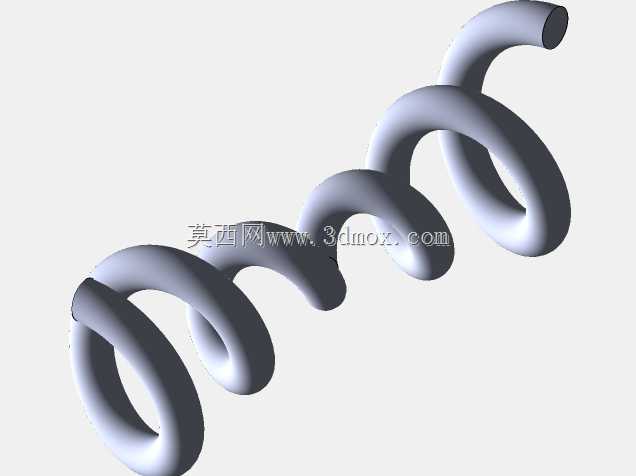

　　在建模过程中，螺旋扫掠路径的绘制需要精准控制每一圈的直径变化与节距参数，不能直接采用常规等径螺旋线生成，需要逐段定义螺旋截面的直径参数与节距值，保证扫掠后的实体轮廓与设计的受力形变特性匹配，端圈的并圈处理要贴合实际弹簧的磨平工艺要求，保证两端接触面的平面度，避免装配后出现受力偏斜的问题。完成建模后需通过运动仿真模拟全行程压缩过程，检查各圈之间是否存在干涉，验证不同压缩量下的弹力输出曲线是否符合设计预期，同时校核最大压缩量下的丝径应力是否在材料许用应力范围内，避免长期使用出现疲劳失效。
