双安装孔J型金属挂接固定构件

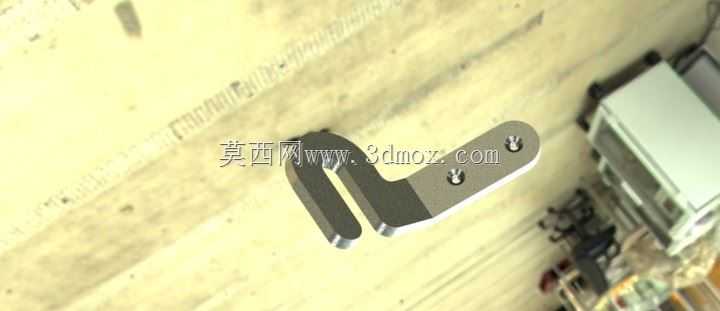

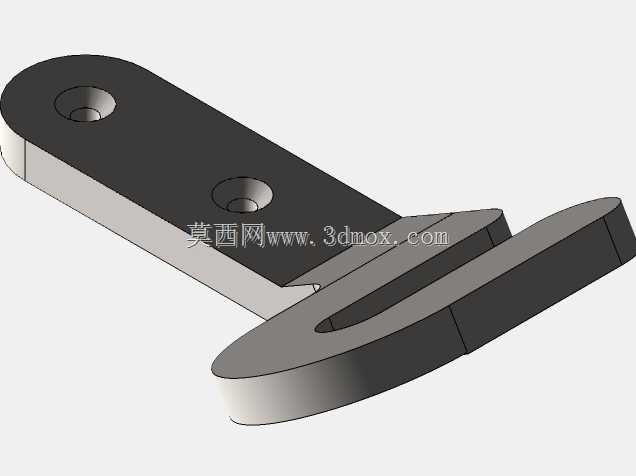

　　这款J型挂接构件在工业生产与民用安装场景中都有广泛的适配空间，从车间工位的工具挂装、轻型管线的临时承托，到小型设备侧装附件的固定、仓储区域零散工装的悬挂收纳，都能通过这类构件实现快速的点位固定，不需要复杂的预装支架，仅靠两个紧固点位就能完成安装，大幅降低现场施工的打孔与调平工作量。从结构功能上看，构件采用一体弯折成型的金属板材加工，弯折处做了圆弧过渡处理，既避免了直角弯折带来的应力集中问题，也能防止挂接物品时尖锐边角对挂载物表面造成剐蹭损伤，挂接端的开口尺寸经过反复校核，既能够保证常规直径的杆件、挂绳、工装吊环顺利卡入，也不会因为开口过大导致挂载过程中出现意外滑脱的风险。设计阶段首先考虑的是安装面的贴合度，

　　构件的安装基准面做了完全的铣平处理，两个安装孔位的中心距严格按照常用的安装点位间距设定，孔位周边预留了足够的沉头空间，适配标准规格的内六角沉头螺钉，安装完成后螺钉头部不会突出构件表面，避免对后续挂接操作造成干涉。构件的整体厚度根据常规轻型挂载的承重需求选定，在保证挂接端承重变形量控制在允许范围内的前提下，尽可能压缩板材厚度来降低整体重量，同时减少材料的不必要消耗。安装边界方面，构件安装完成后，挂接端向外伸出的距离经过精准计算，既能够保证挂载物与安装基面之间留出足够的操作间隙，不会出现挂载物贴死安装面导致取放不便的问题，也不会因为伸出长度过大导致挂载后力臂过长，对安装螺钉造成额外的剪切载荷。弯折段的曲率半径经过多轮受力仿真验证，

　　在满额挂载工况下，弯折处的最大应力远低于材料的屈服强度，能够保证长期使用过程中不会出现塑性变形、挂接端下垂的问题。构件的两个安装孔采用长圆孔与圆孔搭配的设计思路，其中一个孔位为基准圆孔，安装时先将该孔位对准安装基面的基准点位完成初步定位，另一个长圆孔可以适配安装基面加工时存在的小范围孔位误差，降低现场安装的对位难度，即使前期基面打孔存在1-2mm的位置偏差，也能顺利完成构件的固定，不需要重新扩孔或者补焊调整。从实际使用的适配性来看，这类挂接构件既可以在钣金设备的外板上安装，用来挂装设备的配套操作手柄、检测工具，也可以在生产线的铝型材框架上固定，用来悬挂作业指导书夹、轻型气动工具，甚至在民用的机房、车库墙面安装，用来承托轻型线缆、

　　挂装小型工具，适配场景非常灵活。设计过程中特意规避了多余的结构凸起，整个构件除了必要的弯折结构外没有额外的冗余设计，表面经过钝化处理后具备基础的防锈能力，在常规的车间环境、室内干燥环境下长期使用不会出现锈蚀剥落的问题，不需要额外做表面涂装处理，降低加工成本的同时也避免了涂装层脱落对挂载物品造成污染。挂接端的末端做了小角度的上翘处理，这个细节设计主要是为了防止挂载的环形物件、绳带在受到轻微晃动时从挂接端滑出，即使设备运行过程中存在一定的振动传导到安装基面，挂载的物件也能稳定卡在挂接槽内，不会因为振动逐渐滑移最终脱落。在受力传递路径上，挂载物的载荷通过挂接端传递到弯折段，再均匀分散到两个安装孔位的紧固点上，不会出现单个螺钉承受全部载荷的情况，两个孔位的受力分配经过仿真优化，保证在额定承重下每个紧固点的载荷都在螺钉的许用载荷范围内，长期使用不会出现螺钉剪切断裂或者松动的问题。
