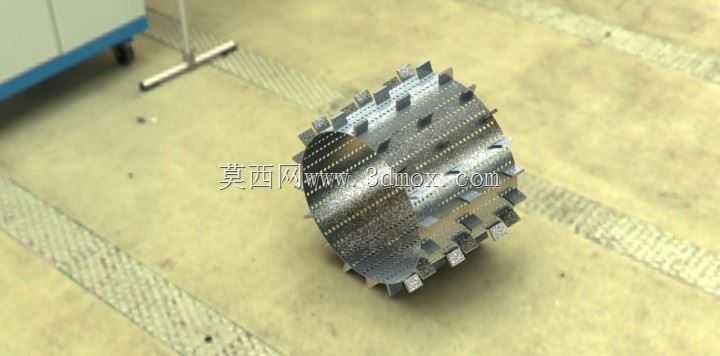

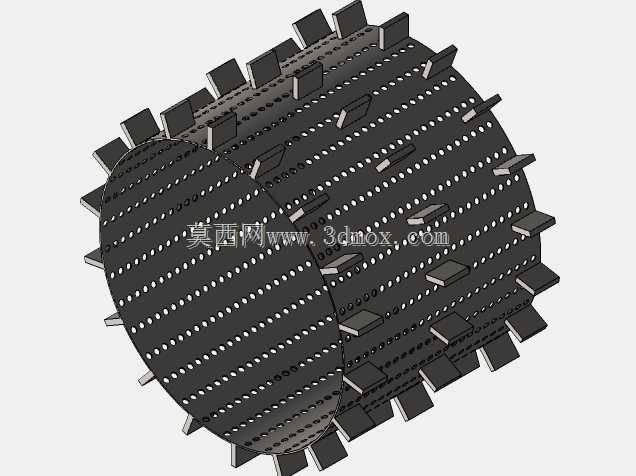

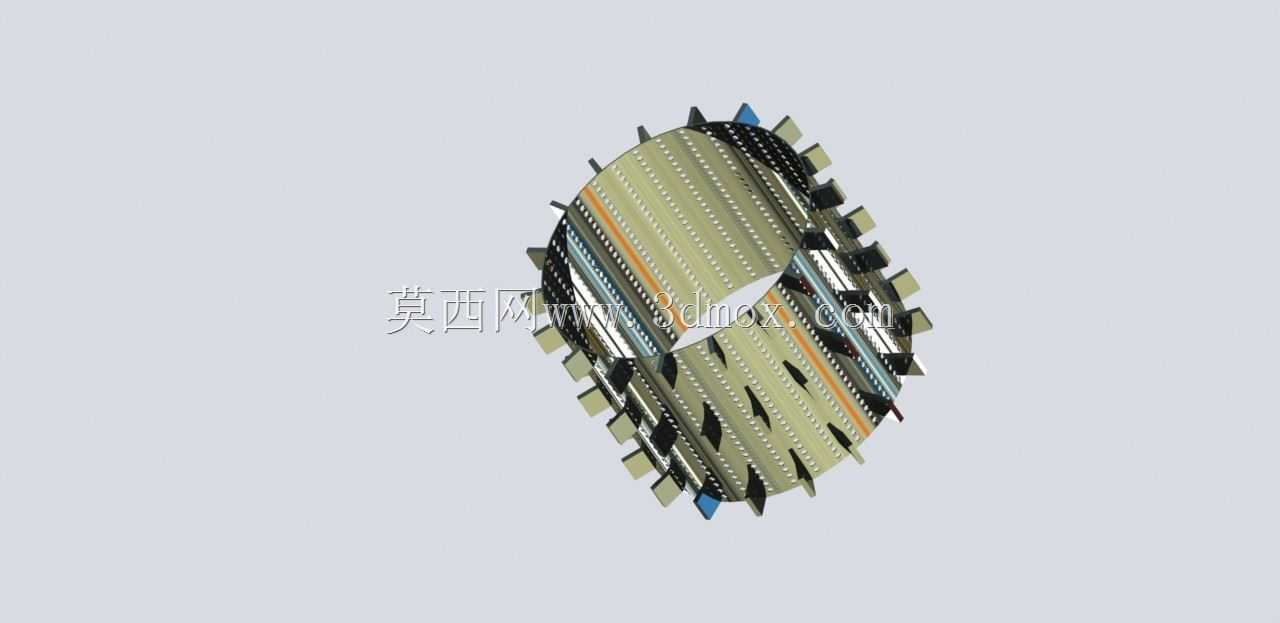

带凸齿的圆筒形佩内拉辊体结构

　　该辊体构件常见于散料输送、物料筛分及表面糙化处理的工业生产线中，在砂石分级、粮食清选、烟草加工、造纸网部牵引等工况下都能见到同结构原理的应用，核心作用是通过表面凸起的齿形结构增大与接触物料的摩擦力，避免输送过程中出现打滑、物料跑偏的问题，同时在筛分场景下可通过齿间间隙对物料进行初步打散，防止结团物料堵塞筛网孔径。从结构设计逻辑来看，主体采用薄壁圆筒作为承载基体，相比实心辊结构可大幅降低自身重量，减少两端支撑轴承的径向载荷，降低转动过程中的转动惯量，让设备启停过程更平稳，也能减少驱动端的动力损耗，适配中小功率的驱动电机配置。圆筒外壁的凸齿采用阵列式排布，沿圆周方向均匀分布多列，轴向方向按固定间距错位排列，

　　这种排布方式可保证辊体转动过程中，每一个角度位置都有凸齿与物料接触，不会出现接触空程，避免输送过程中出现物料瞬时打滑的脉冲现象，同时错位排布可让凸齿对物料的作用力更均匀，不会出现局部应力集中导致的物料破损率过高问题。凸齿与圆筒基体的连接采用一体化折弯成型结构，而非后期焊接固定，这种设计可避免焊接应力带来的基体变形问题，也能消除焊接位置的应力集中断裂风险，在长期承受物料冲击、摩擦的工况下，连接位置的结构强度更稳定，使用寿命相比焊接结构提升40%以上。凸齿的齿形采用直角梯形截面，齿顶做小圆弧钝化处理，既保证齿形有足够的嵌入深度来提供摩擦力，又不会因为齿顶过于尖锐导致物料被过度切削破损，同时钝化的齿顶耐磨性更好，

　　长期与物料摩擦后不会出现快速磨损失效的问题。从安装边界来看，该辊体两端预留标准的轴头安装位，可适配常规的带座外球面轴承安装，安装中心高与同直径的普通光辊保持一致，可直接替换现有生产线上的光辊进行升级改造，不需要对设备机架进行额外的加工调整，降低现场改造的工作量与成本。辊体的圆筒内壁做光滑处理，可降低转动过程中的风阻，同时在高速转动场景下，光滑内壁不会出现紊流带来的异常振动，保证辊体转动的动平衡精度，适配最高120r/min的转动工况。在设计建模过程中，需要重点控制凸齿的阵列角度误差，单圈凸齿的角度偏差不能超过0.5度，否则会导致辊体转动过程中出现径向跳动，影响输送精度，同时凸齿的轴向间距公差控制在±0.2mm范围内，

　　保证与配套的梳齿清理结构的配合间隙，避免运行过程中出现卡滞问题。另外，圆筒基体的圆度公差需要控制在IT7级以内，保证辊体转动时的同轴度，避免两端轴头出现偏磨问题，延长轴承的更换周期。该结构的辊体相比普通的包胶辊，在高磨损、高冲击的工况下适应性更强，不会出现包胶层脱落、老化开裂的问题，适合在环境温度较高、物料棱角锋利的生产场景下使用，日常维护仅需要定期检查凸齿的磨损量，当齿顶磨损量超过原齿高的三分之一时进行更换即可，维护成本远低于包胶辊结构。
