长柄带孔连接操作杆件结构设计

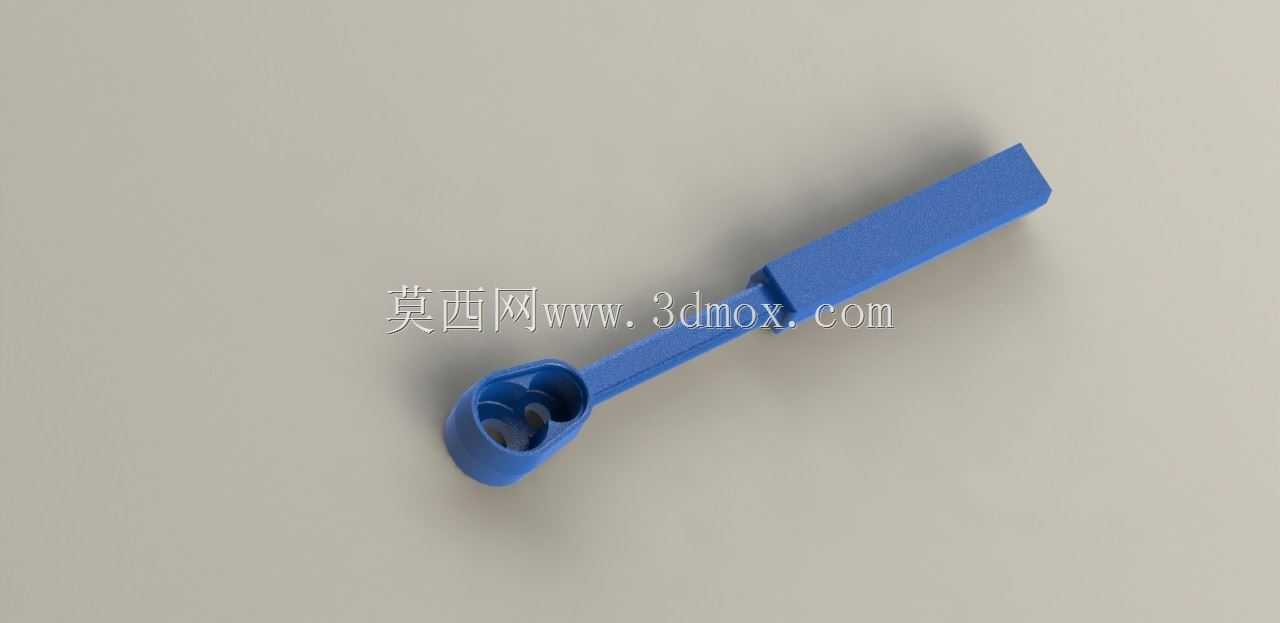

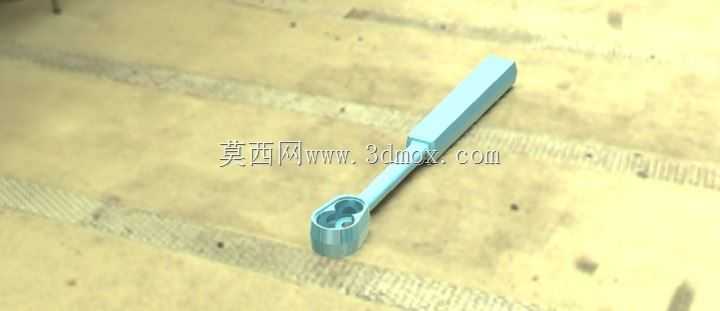

　　这类带端部孔位的长柄操作杆件，在轻工装配、小型设备调试工位的应用十分普遍，很多需要手动完成卡位、扳动、临时锁止的工位上，都能见到这类结构的身影。不同于标准规格的呆扳手或者专用操作手柄，这款杆件的端部采用了异形双孔型腔设计，不是常规的六角或者方孔套合结构，能够适配对应带有两个圆柱定位销的操作端，在转动过程中可以同时承受两个销柱的传力，避免单孔传力带来的应力集中问题，长时间使用也不容易出现孔位崩边、杆件变形的情况。从结构布局来看，杆件整体采用直柄等截面设计，握持段做了方棱过渡，没有多余的圆弧凸起，一方面是在注塑或者机加工过程中更容易出模、走刀，减少额外的加工工序，另一方面方直的握持面在手部施力的时候不容易打滑，

　　尤其是手上沾有少量切削液或者装配润滑脂的时候，平面接触的摩擦力比圆弧面更稳定，不需要做额外的滚花或者包胶处理就能满足常规操作的摩擦力需求。端部的型腔深度做了限位设计，当杆件套入对应销柱到指定深度后，型腔的端面会抵住操作件的基准面，不会出现套入过深导致卡滞、或者套入过浅导致销柱受力段过短弯折的问题，这个限位尺寸是和对应操作端的销柱伸出长度严格匹配的，安装边界控制在0.2mm的公差范围内，既保证装配顺畅，又不会出现旷量。在设计思路上，这款杆件没有做多余的减重镂空，整体采用实心结构，因为这类手动操作件的受力虽然不大，但偶尔会遇到需要施加较大扳动力的场景，实心结构的抗扭强度足够应对工位上的突发受力，不需要为了减重牺牲结构可靠性，

　　而且整体结构对称，建模的时候只需要完成单侧草图拉伸，再对端部型腔做切除即可，特征数量少，不管是做3D打印快速样件验证，还是开模批量生产，或者直接用棒料机加工，都能快速完成制造，不需要复杂的工装夹具。长柄的长度设计也经过实际工位验证，长度过短的话操作时力臂不够，施力费劲，长度过长的话在狭小的设备内部操作空间里容易和周边的管线、其他构件发生干涉，这款杆件的长度刚好适配大部分小型设备的操作位空间，在设备侧板预留的操作孔内可以顺利转动，不会和孔壁发生剐蹭，转动行程内也不会碰到周边的布线槽。端部的两个孔位位置度公差控制在0.1mm以内，和操作端的销柱位置完全对应，套入的时候不需要反复调整角度，对准后可以直接推入到位，操作效率更高。

　　另外杆件的所有棱边都做了小尺寸的倒角处理，没有尖锐的毛刺边，不管是装配的时候拿取，还是日常操作使用，都不会划伤手部，也不会在套入操作端的时候刮伤配合件的表面涂层。从安装适配的角度来说，这款杆件不需要额外的固定件，依靠孔位和销柱的间隙配合就可以完成临时连接，操作完成后可以直接拔出收纳，不需要在设备上做额外的固定结构，对于需要频繁切换操作位的调试工位来说，这种快装快拆的结构十分实用，不用的时候可以放在工位的工具盒里，不会占用设备上的安装空间。在受力传递的路径设计上，从手部握持的位置到端部的传力孔位，整个力的传递路径是直线型的，没有弯折或者截面突变的位置，施力的时候力矩损失小，手部施加的力可以几乎无损耗地传递到操作端，不会因为结构变形导致操作手感发虚。整体的材质选择适配场景也很宽泛，如果是工位上的日常手动操作，采用普通的工程塑料注塑就可以满足强度需求，重量轻，长时间握持也不会累手，如果是需要更大受力的场景，只需要把材质换成铝合金或者钢材，不需要修改结构尺寸就能直接满足强度要求，结构的通用性很强。
