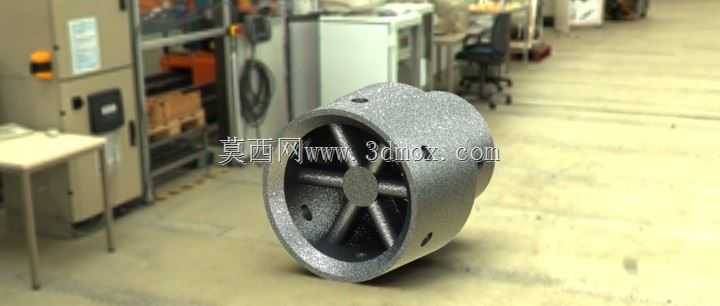

这类带内部辐条支撑的圆筒状金属构件,常应用在流体输送管路的端部衔接、小型动力输出端的扭矩传递过渡段,或是需要兼顾减重与结构强度的设备腔体连接位置,在轻工输送设备、小型动力单元、通风管路系统中都能见到同类结构的应用。从实际使用场景来看,该构件一端为敞口带辐条的结构,辐条从中心毂体呈放射状延伸至筒体内壁,既可以在敞口端形成格栅式的防护结构,阻挡大尺寸杂物进入筒体内部流道或腔体,又能通过辐条的径向支撑作用,提升筒体敞口端的抗形变能力,避免薄壁筒体在安装锁紧、受侧向载荷时出现圆度超差的问题。构件另一端为封闭的筒底结构,筒壁上均匀分布有多个径向的安装孔,这些孔位的位置度直接决定了构件与对接部件的装配精度,
设计时需要严格控制孔中心到筒体端面的距离、相邻孔之间的夹角公差,避免装配时出现螺栓无法穿入、对接面贴合不严的问题。从设计思路上看,这类构件采用内部辐条而非实心端盖的结构,核心是在满足结构强度要求的前提下尽可能降低零件自重,对于需要随运动部件同步动作的应用场景,更低的自重能够减少运动惯量,降低驱动端的动力损耗;而对于固定安装的管路衔接场景,辐条间的空隙可以保证流体、气流的正常通过,同时拦截大尺寸杂质,避免后续管路中的精密元件被杂物卡滞损坏。筒体的壁厚设计需要匹配实际使用场景的载荷要求,如果应用在有内压的管路场景,壁厚需要根据工作压力、材料许用应力做耐压校核,避免承压时出现鼓胀变形;如果是纯机械连接的支撑场景,壁厚可以适当减薄,
配合辐条的支撑作用即可满足刚性要求。安装边界方面,构件的轴向长度需要匹配对接部件的嵌入深度,筒体内径与对接轴、对接管的外径采用间隙配合,配合公差根据装配精度要求选择H7或H8等级,保证装配时既能顺利推入,又不会出现过大的径向晃动;筒壁上的安装孔为光孔时,需要匹配对应规格的螺栓穿入,孔位的倒角设计要足够大,方便装配时螺栓快速导入,同时去除孔边的毛刺,避免应力集中导致孔位周边开裂。构件外表面的粗糙程度也需要根据使用场景调整,用于有腐蚀介质的环境时,表面需要做钝化或喷塑处理,提升抗腐蚀能力;用于常规室内设备的场景,普通喷砂氧化或机加工表面即可满足使用要求。中心毂体的位置是整个辐条结构的受力核心,辐条与毂体、筒壁的连接位置需要做圆角过渡,
避免直角连接处出现应力集中,在长期受交变载荷的场景下,这些过渡位置的圆角半径不能小于2mm,否则容易在载荷反复作用下出现疲劳裂纹,最终导致辐条断裂失效。另外,筒体的端面需要保证足够的平面度,与对接部件贴合时不能出现局部缝隙,否则如果是密封场景会出现泄漏,如果是定位场景会导致装配精度下降,加工时端面需要做精车处理,平面度公差控制在0.05mm以内,才能满足多数工业场景的装配要求。
