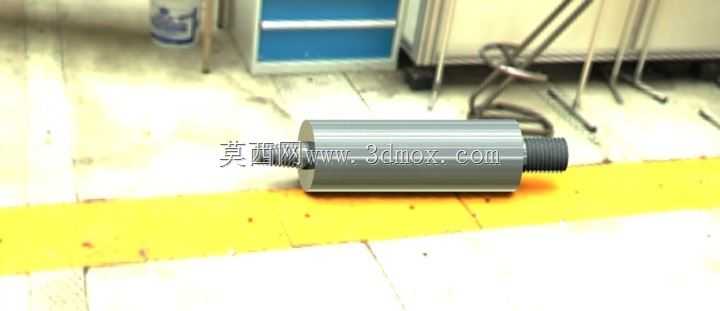

外螺纹连接式柱形回转传动零部件结构

　　在轻工生产线、小型输送设备以及非标自动化工装的动力传递环节里，这类带外螺纹连接端的柱形回转部件应用场景十分广泛，很多时候它会作为动力输出端的衔接构件，把驱动侧的回转扭矩传递到末端执行件上，同时依靠端部的外螺纹结构实现快速装拆，不需要额外设计复杂的法兰连接结构，能大幅压缩装配工位的操作时长。从实际使用的角度看，这类部件的主体采用等直径圆柱结构，主要是为了在回转过程中保持均匀的动平衡性能，避免因为截面突变带来的偏心振动，尤其是在转速超过每分钟300转的使用场景下，圆柱段的同轴度公差通常要控制在0.02毫米以内，才能保证长时间运行不会出现轴承位的异常磨损。端部的外螺纹段在设计的时候，特意做了退刀槽结构，这个细节很多新手建模的时候容易忽略，

　　退刀槽的宽度要匹配常用螺纹车刀的切削刃宽度，同时槽底的圆角不能过小，否则会在螺纹和圆柱主体的衔接位置形成应力集中，当部件承受交变扭矩的时候，很容易在这个位置发生断裂失效。在安装边界的考量上，这类部件的圆柱段外径要和配套的轴承内圈孔径做过渡配合，配合公差通常选H7/k6，既可以保证装配的时候不需要过大的压装力，也能避免运行过程中内圈和轴体发生相对滑动。螺纹段的长度要比配套的锁紧螺母厚度多出2到3个螺距，保证螺母锁紧之后能有足够的螺纹啮合长度，不会因为振动出现松脱，同时螺纹段的根部和圆柱主体衔接的位置，要预留足够的空间让锁紧螺母的端面能完全贴紧轴承内圈的端面，不能出现干涉。从设计思路上来说，这类构件没有多余的异形结构，

　　核心就是在满足扭矩传递强度的前提下尽可能简化加工工艺，圆柱段的外圆可以直接通过普通车床一次走刀加工完成，不需要二次装夹，能有效保证各段的同轴度，外螺纹段可以采用滚丝或者车削的方式加工，对于小批量的非标设备应用来说，车削螺纹的灵活性更高，不需要定制专用的滚丝模具。在实际选型的时候，要根据传递的额定扭矩计算圆柱段的最小轴径，通常按照扭转强度公式计算的时候，要取1.5到2倍的安全系数，因为很多生产线的启动瞬间会有冲击载荷，如果安全系数取的过小，遇到卡料的情况很容易把轴扭断。另外这类部件的表面粗糙度也有明确要求，和轴承配合的圆柱段表面粗糙度要达到Ra1.6，螺纹段的表面粗糙度达到Ra3.2就可以满足使用要求，不需要做过高的表面处理，

　　否则会提升不必要的加工成本。在装配的时候，螺纹段通常会搭配防松垫圈或者涂抹螺纹锁固胶，尤其是在有振动的工作场景下，单纯依靠螺母的预紧力很难保证长期不松动，很多现场运维的故障都是因为螺纹连接松脱之后，部件出现轴向窜动，进而打坏周边的传动构件。这类柱形回转件的长度尺寸要根据安装腔体的深度来确定，要保证装配完成之后，两端的伸出长度不会和周边的机架结构发生运动干涉，尤其是端部如果要连接联轴器或者同步带轮的话，要预留足够的键槽位置，键槽的宽度要和所选键的尺寸匹配，键槽的深度要严格按照公差要求加工，否则会出现键装不进去或者装配之后键侧间隙过大的问题，传递扭矩的时候会产生冲击噪音。很多三维建模人员在绘制这类零件的时候，容易忽略螺纹收尾的结构，直接把螺纹画到和圆柱段齐平的位置，实际上加工的时候螺纹末端必然会有不完整的牙型，建模的时候把这部分结构还原出来，才能给后续的加工工艺编制提供准确的参考，也能避免装配的时候出现螺纹段过长顶到相邻零件的问题。另外圆柱段的端面要做小的倒角处理，一方面是去除加工产生的毛刺，另一方面也能在装配轴承的时候起到导向作用，不会因为端面的锐边刮伤轴承内圈的配合面，影响轴承的装配精度。
