带铰接安装支架的球形浮阀结构设计

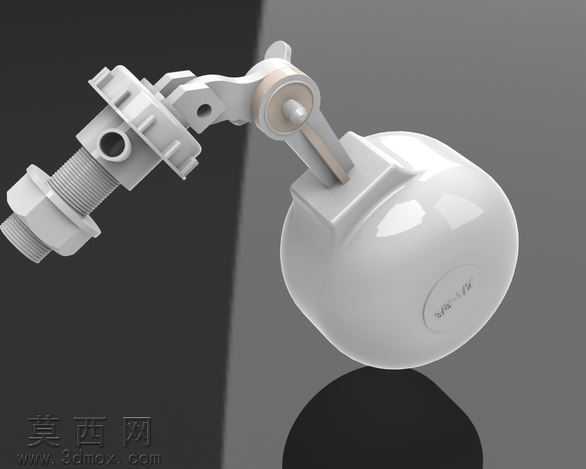

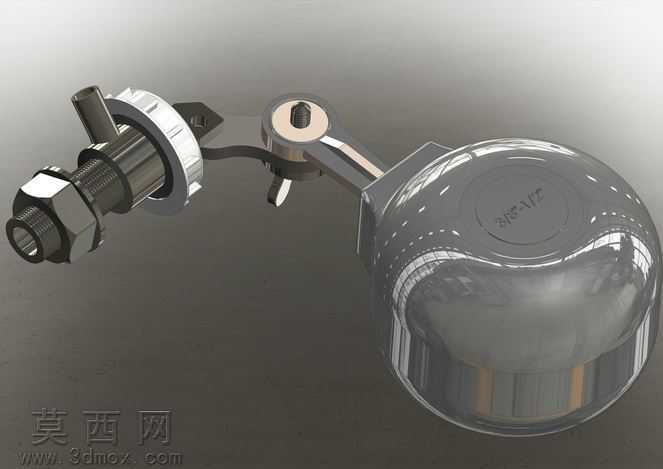

本作品为带铰接安装支架的球形浮阀三维建模作品，建模阶段采用SolidWorks完成全参数化结构搭建，首先从核心功能部件球形阀体开始建模，通过旋转凸台命令生成光滑的球形主体，对阀体表面的标识区域采用包覆特征完成细节刻画，保证球形曲面的曲率连续无破面，还原阀体光滑圆润的外观特质。针对铰接安装支架部分，先绘制安装法兰的截面草图，通过拉伸、切除命令生成带外螺纹的安装接头，螺纹部分采用装饰螺纹线结合实体扫描的方式还原真实螺纹牙型结构，保证安装对接结构的尺寸精度；支架的铰接臂部分通过多段草图拉伸、圆角过渡处理，还原铰接位置的转动配合结构，对铰接处的销轴、限位结构逐一建模，保证各部件之间的装配间隙符合实际机械配合公差要求，可实现支架沿铰接轴的角度调节功能，适配不同安装场景的角度需求。渲染阶段采用Keyshot完成材质与场景搭建，球形阀体部分赋予高光泽白色工程塑料材质，调整材质的粗糙度、反射率参数，模拟光滑塑料表面的高光反射与环境倒影效果，还原阀体光洁的质感；铰接支架与安装接头部分赋予哑光浅灰色硬质塑料材质，通过细微的凹凸纹理模拟工程塑料注塑成型的表面质感，区分不同部件的材质差异。场景搭建采用深灰色渐变背景，添加柔和的区域光照明，在阀体下方设置反光板，投射出柔和的阴影与倒影，突出产品的立体结构与曲面细节。设计思路上围绕浮阀的液位控制核心功能展开，将球形浮体的浮力感应结构与铰接式安装支架结合，既保证浮体可随液位升降灵活转动触发通断控制，又通过带螺纹的安装接头实现与管路系统的快速固定，铰接结构的多自由度设计可适配不同安装角度的管路布局，整体结构紧凑无冗余部件，各连接部位的加强筋、圆角处理既提升了结构强度，也避免了应力集中问题，模型包含完整的装配结构与零件特征，可直接用于结构验证、安装模拟与产品展示场景。
