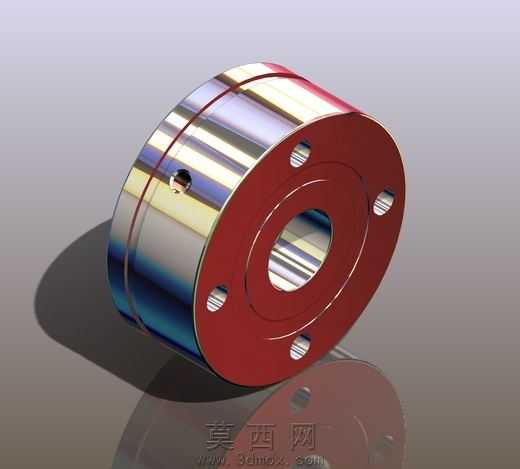

ZKLF20682Z轴向角接触球丝杠支撑轴承

本模型为ZKLF系列轴向角接触球丝杠支撑专用轴承，建模过程严格遵循该型号轴承的实际尺寸规范，首先通过旋转凸台指令构建轴承的内外圈基体结构，精准还原法兰端面上四个均布安装孔的位置、孔径与沉孔深度，同时在轴承外圈侧面加工出定位用的径向小孔，保证安装定位结构与实物完全一致。建模时对滚动体的排布做了等距阵列处理，还原角接触球轴承的接触角设计特征，确保内部滚动结构的传动逻辑符合实际轴承的运动原理。材质设置上，将轴承内外圈、滚动体赋予高铬轴承钢材质，调整金属材质的反射参数与粗糙度数值，还原轴承钢表面精磨后的高亮金属光泽，对法兰端面做了差异化的表面质感处理，模拟实际产品中安装面与非安装面的加工精度差异，同时为保持架设置了对应的合金材质参数，区分不同部件的材质视觉特征。渲染阶段采用三点布光方案，主光从侧上方投射以凸显轴承圆柱面的金属反光层次，补光弱化阴影区域的死黑问题，底光衬托出轴承底部的轮廓反光，搭配浅灰色渐变背景突出轴承主体结构，同时添加了地面反射效果，模拟金属轴承放置在光滑平面上的倒影质感，提升渲染图的真实感。结构设计上，该轴承为双向轴向承载的角接触结构，集成法兰安装面无需额外配置轴承座即可直接安装固定，能够同时承受径向载荷与双向轴向载荷，专门适配滚珠丝杠的端部支撑场景，可有效限制丝杠的轴向窜动，保证丝杠传动的回转精度与运行稳定性，建模时特意保留了轴承的密封结构特征，还原该型号带双面密封的设计特点，能够直观展示成品轴承的完整外部形态与安装结构，可用于机械传动方案的装配验证、设备展示动画制作以及传动部件选型参考。
