PF206凸台圆形带座外球面轴承三维设计

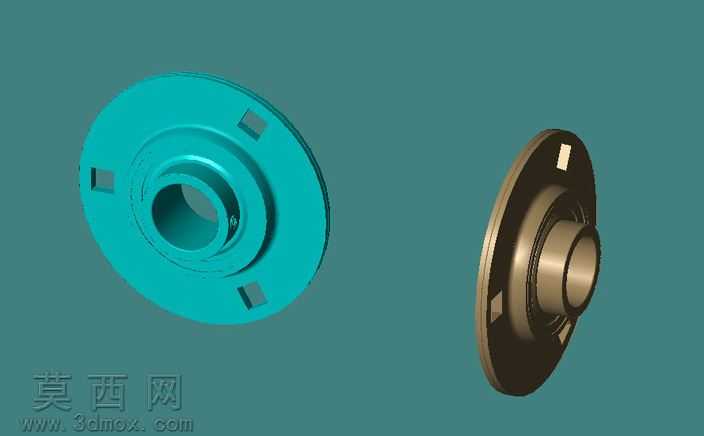

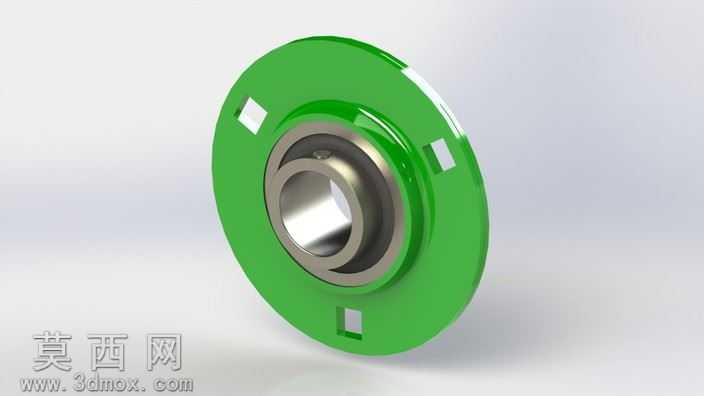

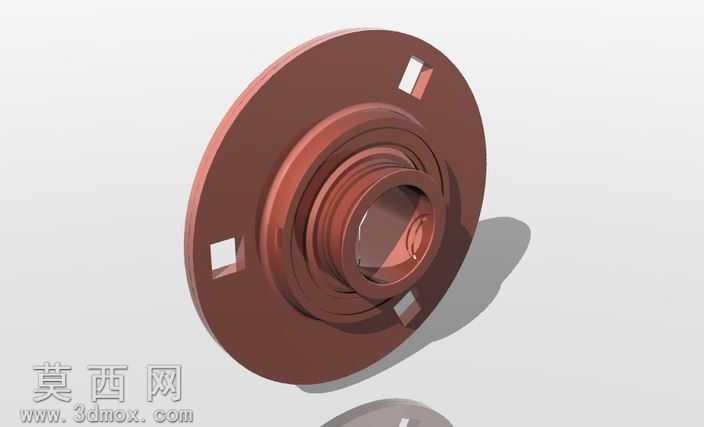

本作品为PF206型凸台圆形带座外球面轴承的三维参数化模型，建模过程以SolidWorks为核心载体，同步兼容Rhino、3dsMax、AutoCAD等主流工业设计软件的格式导出需求，整体建模严格遵循带座外球面轴承的实际工业尺寸规范，还原真实产品的装配逻辑与结构特征。建模阶段首先完成核心部件的参数化绘制：针对外球面轴承内圈，精准绘制内孔的轴配合公差面、顶丝锁紧定位结构，还原内圈外球面的曲率参数，保证内圈可在座体内实现自适应调心的活动余量；滚动体部分按照深沟球轴承的排布规律，完成钢球的圆周阵列装配，还原保持架的兜孔结构，保证滚动体的定位精度与转动间隙；轴承外圈的外球面与座体的内球面做贴合配合约束，还原两者之间的调心转动自由度。针对凸台圆形冲压轴承座，首先绘制圆形法兰安装面，精准定位三个均匀分布的安装凸台缺口，还原安装孔的定位尺寸与座体的冲压壁厚，座体的轴承容纳腔做拔模与圆角处理，还原冲压件的工艺特征，同时在座体与轴承外圈的配合位置设计定位止口，保证轴承装配后的同轴度。材质与渲染环节，针对轴承的钢制部件赋予哑光金属材质，添加细微的磨削纹理还原轴承加工后的表面质感，针对冲压座体赋予略带氧化质感的钢材材质，添加均匀的表面粗糙度参数，模拟真实冲压件的表面效果；渲染阶段采用柔和的工业产品布光方案，添加软阴影与环境反射，清晰呈现轴承的装配层次、各部件的轮廓边界与结构细节，直观展示带座轴承的整体形态与安装特征。设计过程中充分考虑该类轴承的实际应用场景，即用于轻载传动的轴系支撑，可通过法兰座直接安装在设备立面，通过内圈顶丝锁紧转轴，依靠外球面与座体的配合补偿轴的安装对中误差，模型的各部件均保留可编辑的参数化特征，可根据实际设计需求调整尺寸参数，适配不同的轴径、安装距的设计需求，也可直接导入装配体完成设备的轴系支撑结构搭建，为传动系统设计、设备结构验证提供精准的三维模型支撑。
