镂空鸟巢结构iPhone4保护壳三维设计

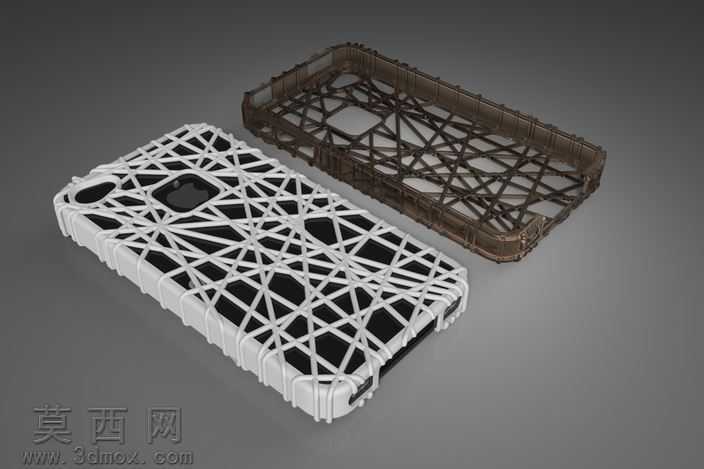

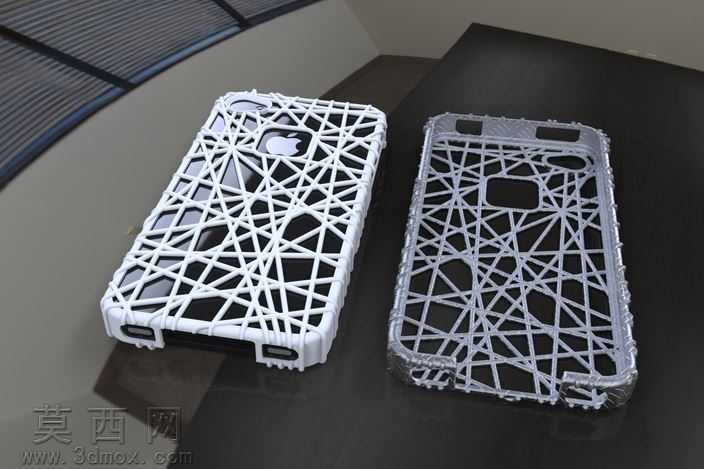

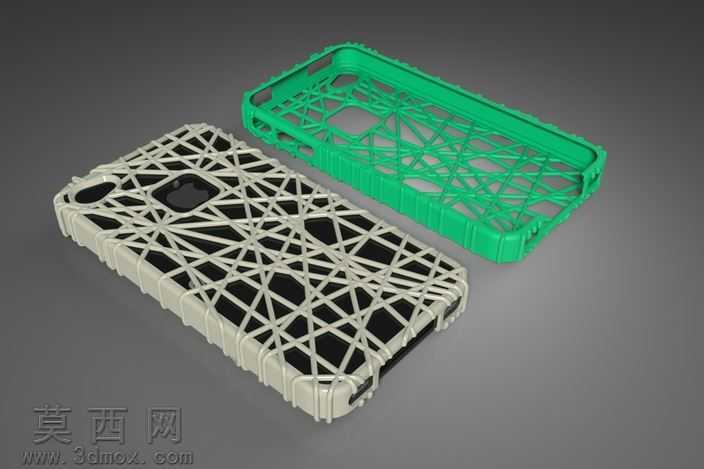

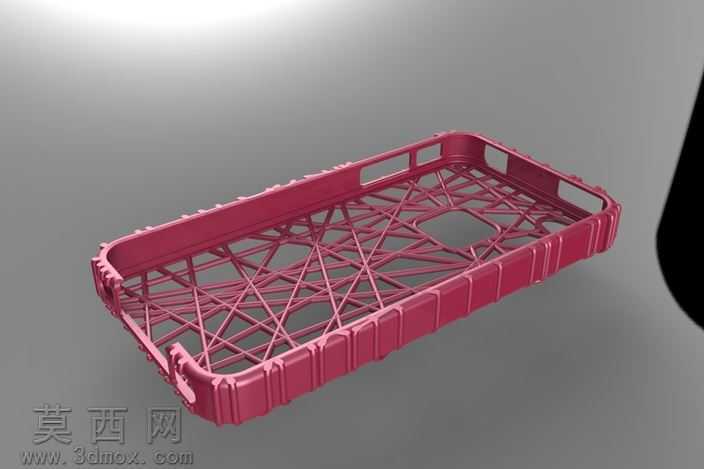

本作品为适配iPhone4机型设计的镂空式保护壳三维模型，建模阶段以iPhone4原机精准尺寸为基准，先完成壳体基础轮廓的曲面构建，严格匹配手机侧边按键、底部接口、后置摄像头与闪光灯的开孔位置，确保壳体装配后与机身完全贴合，不会出现按键遮挡、接口对位偏差的问题。整体结构采用仿生鸟巢式交错网格设计，所有筋条线条通过参数化曲线生成，线条走向自然交错无生硬转折，网格空隙大小经过反复调整，既保证视觉上的通透轻盈感，又能在手机跌落时通过交错筋条分散冲击力，实现防护性能与轻量化的平衡。建模过程中对筋条厚度做了统一规范，所有筋条交接处做了圆角过渡处理，避免应力集中导致的结构断裂，同时壳体边缘做了微高出手机屏幕与背板的凸起设计，能够在手机平面放置时避免屏幕、背板直接接触接触面产生刮擦。材质渲染阶段分别制作了两种效果展示，一款为哑光白色硬质塑料材质，模拟常见PC材质保护壳的质感，表面做细微磨砂处理，还原日常消费级数码配件的真实触感；另一款为半透银灰色质感，模拟金属喷涂或者光敏树脂3D打印的成品效果，清晰展现网格结构的交错层次。渲染时采用柔和的室内漫反射光照，搭配深色哑光桌面作为展示背景，多角度呈现保护壳装配到机身后的视觉效果，既展示了正面包裹手机后露出苹果标识的视觉特点，也展示了壳体本身背面的完整网格结构，清晰呈现每一处筋条的走向与交接细节。设计思路上摒弃了传统保护壳全包裹的厚重感，通过镂空结构大幅降低壳体自身重量，同时交错的网格线条形成独特的视觉辨识度，既满足日常防刮、缓震的防护需求，又具备较强的装饰性，适配追求个性数码配件的用户需求，模型结构完整，所有曲面均经过连续性检查，可直接用于3D打印验证或者注塑开模的前期结构参考。
