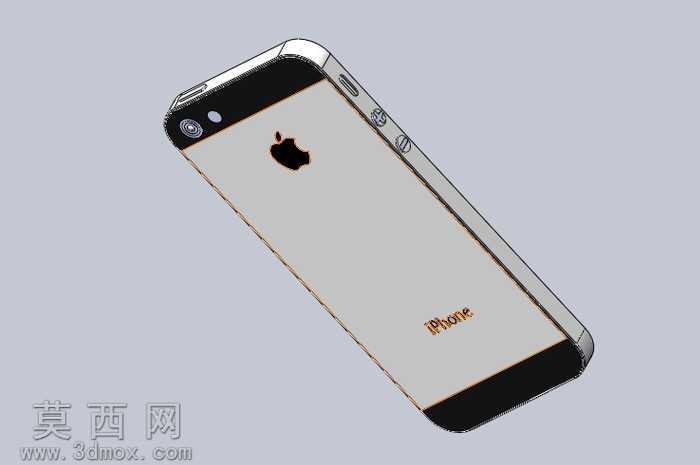

苹果iPhone5s智能手机外观三维建模作品

本作品为苹果iPhone5s智能手机的外观结构三维建模成果，建模过程依托SolidWorks平台完成，整体采用自顶向下的设计思路，先勾勒整机外轮廓基准面，再逐步拆分各部件结构完成细节搭建。建模初期首先参考真机尺寸比例确定整机长宽高参数，将机身拆分为中框、后盖、顶部玻璃饰条、底部天线饰条、侧边按键、后置摄像头模组、闪光灯、听筒开孔等独立特征模块，逐一完成各部分的草图绘制与特征生成。机身中框部分采用拉伸加倒角的组合特征，还原金属中框的切边亮面质感，边缘的倒角参数严格参考真机的弧度数据，避免出现生硬的直角过渡；后盖部分采用薄壁拉伸特征，表面的苹果Logo采用包覆浮雕特征实现，下方的iPhone字样同样采用蚀刻类特征还原印刷质感，后盖上下两端的玻璃饰条通过分割线加曲面填充完成，精准还原双色拼接的后盖结构。侧边的音量键、静音拨片、电源键均采用独立零件装配的方式完成建模，按键与中框的装配间隙控制在合理范围，还原真机的按键布局与结构形态；后置摄像头模组部分单独建模，包含镜头保护圈、主镜头、辅助闪光灯三个子特征，镜头部分采用透明材质模拟蓝宝石镜片的通透质感，闪光灯部分采用半透明磨砂材质还原柔光效果。材质渲染阶段，金属中框赋予磨砂铝合金材质，调整反射参数还原金属的细腻哑光质感，后盖主体赋予浅灰色金属漆面材质，上下玻璃饰条赋予高透玻璃材质并添加轻微的反射模糊效果，侧边按键赋予与中框一致的金属材质，镜头部分添加高反射属性模拟镜片的反光效果。整体建模过程严格遵循真机的结构比例，所有特征均采用参数化绘制，可随时调整尺寸参数适配不同的设计需求，模型装配完成后经过干涉检查，各部件之间无重叠干涉问题，完整还原了iPhone5s经典的直板触控手机外观形态，可用于数码产品外观展示、结构参考、教学演示等场景。
