多色拼接工业物流塑料托盘结构

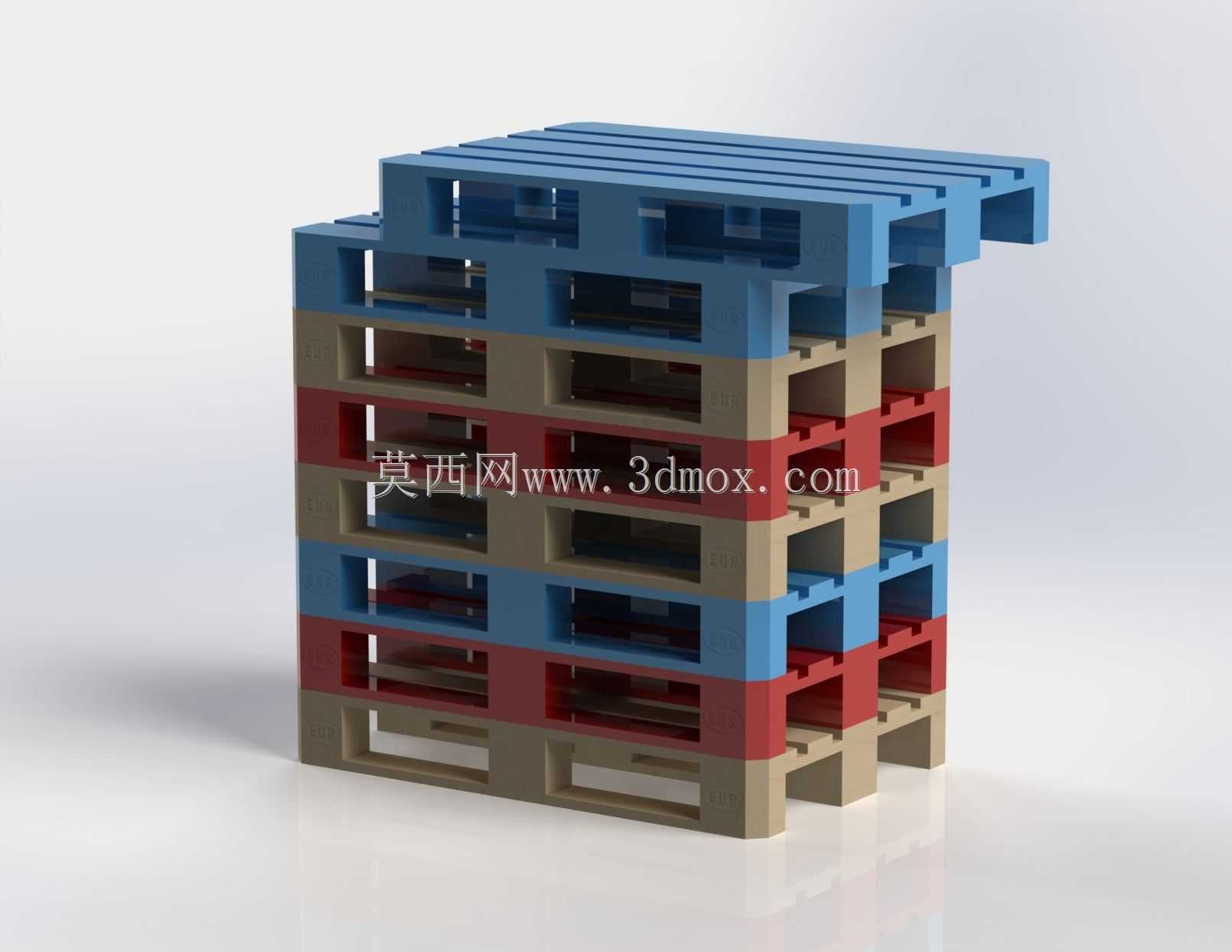

　　在生产制造与流通仓储环节，塑料托盘是单元化载具的核心组成部分，区别于传统木质托盘易受潮、虫蛀、掉屑的缺陷，注塑成型的塑料托盘在食品加工、医药仓储、冷链物流、电子制造车间等对洁净度有要求的场景中应用占比逐年提升。本次建模的多色拼接托盘采用模块化分色设计，不同色块对应托盘的不同受力区域，在实际生产中可通过色母粒配色快速区分不同额定载重、不同使用场景的托盘，比如仓储堆垛用托盘、车间周转用托盘、一次性发货用托盘可通过颜色快速识别，减少现场管理的辨识成本。

　　从结构设计来看，这款托盘采用九脚网格结构，底部九个支撑脚均匀分布，完全适配手动液压叉车、电动平衡重叉车的叉齿进入空间，四向进叉的设计让作业人员无需调整托盘朝向即可完成叉取作业，在狭窄的仓库通道、生产线边工位都能灵活操作。托盘表面的网格筋条采用渐变厚度设计，与货物接触的上表面筋条做了圆弧过渡处理，避免尖锐棱角刮伤货物外包装，同时网格结构能有效减少托盘自身重量，降低注塑材料消耗，也能在清洗作业时快速沥干水分，避免积水积尘。托盘的支撑脚内部做了十字加强筋结构，在静载堆垛时，支撑脚的受力能通过加强筋均匀分散到整个托盘底面，不会出现局部应力集中导致的支撑脚断裂问题，堆垛时上层托盘的支撑脚可嵌入下层托盘的对应凹槽位置，多层堆垛时不会出现滑移错位，提升高位货架存储、平面堆垛的稳定性。

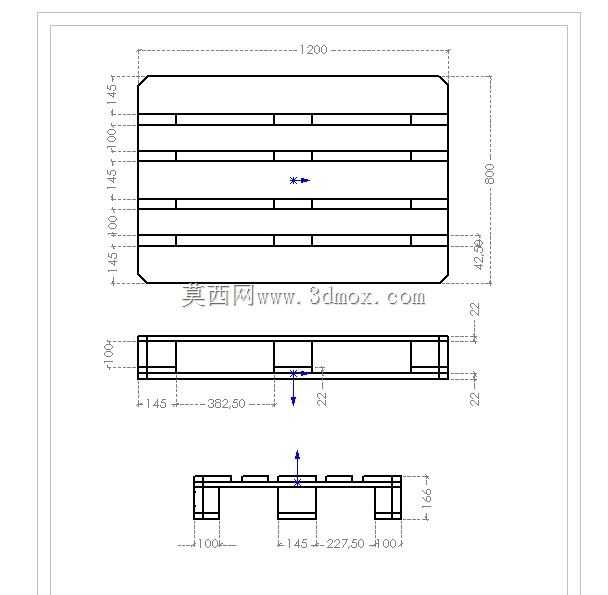

　　设计过程中需要重点考虑几个边界条件：首先是叉齿进入的高度空间，手动液压叉车的最低起升高度通常在85mm左右，因此托盘底部支撑脚的净空高度控制在100mm，既保证叉齿能顺利进入，也不会因为净空过高导致托盘重心上移，影响堆垛稳定性。其次是托盘的外形尺寸，采用1200mm×800mm的欧标托盘规格，这个尺寸完全匹配欧洲标准的集装箱内部宽度、自动化立体仓库的货位尺寸、标准货运卡车的车厢宽度，在跨国物流、自动化仓储系统中无需额外转换载具，能直接适配全链路的物流设备。托盘的边缘做了15mm高度的围边，当纸箱、周转箱放置在托盘上时，围边能起到限位作用，避免搬运过程中货物从托盘边缘滑落，围边的圆角半径控制在R20，避免磕碰时对作业人员造成划伤，也能减少托盘跌落时边缘的应力集中，降低破损概率。

　　在实际使用场景中，这类托盘可配合缠绕膜、打包带完成单元化货物打包，单托盘静载可达5吨，动载可达1.5吨，满足绝大多数普通工业货物、快消品的周转存储需求。不同颜色的模块在注塑时采用同材质的HDPE原料，拼接位置采用热熔焊接工艺，保证不同色块之间的连接强度，不会因为长期受载出现拼接缝开裂的问题。托盘表面的防滑纹理采用菱形浅槽设计，当货物放置在托盘上时，包装材料与托盘表面的摩擦力能提升0.3倍以上，即使在倾斜的输送线上转运，也不会出现货物滑移。另外，托盘的支撑脚底部做了防滑橡胶垫的安装位，当托盘放置在光滑的环氧地坪、不锈钢平台上时，加装橡胶垫可避免托盘滑动，在生产线边作为工位垫板使用时，也能减少托盘与地面碰撞产生的噪音，改善车间作业环境。

　　建模过程中对所有的筋条厚度、圆角过渡都做了等壁厚处理，避免注塑过程中出现缩痕、气泡等成型缺陷，拔模斜度统一设置为1.5度，既保证注塑件能顺利脱模，也不会影响托盘的装配与堆叠精度。托盘的四个角做了防撞块加厚设计，叉车作业时最容易碰撞的就是托盘边角位置，加厚的防撞块能吸收碰撞能量，延长托盘的使用寿命，即使边角出现轻微磨损，也不会影响托盘的整体承载性能。在长期周转使用场景中，这类塑料托盘的使用寿命是木质托盘的8-10倍，且可回收再加工，符合当前制造业绿色物流、循环载具的应用趋势，在汽车零部件入厂物流、电商仓储分拣、冷链食品周转等场景都能适配使用。
