工业框架用45系列欧标槽铝型材结构

　　做非标设备机架设计快十年，45系列铝型材是日常选型里绕不开的基础构件，这类截面的型材几乎覆盖了从中小型自动化设备机架、输送线侧梁、工作台框架到安全防护围栏的绝大多数应用场景，相比焊接方管，它的装配灵活性、后期改造成本优势太明显，不用做表面喷涂处理，截面上预置的T型槽可以直接滑入螺栓固定各类附件，不用在型材上额外打孔攻丝，现场装配只需要内六角扳手就能完成大部分连接作业，对于需要频繁调整工位布局的生产线来说，能省掉大量现场改制的工时。

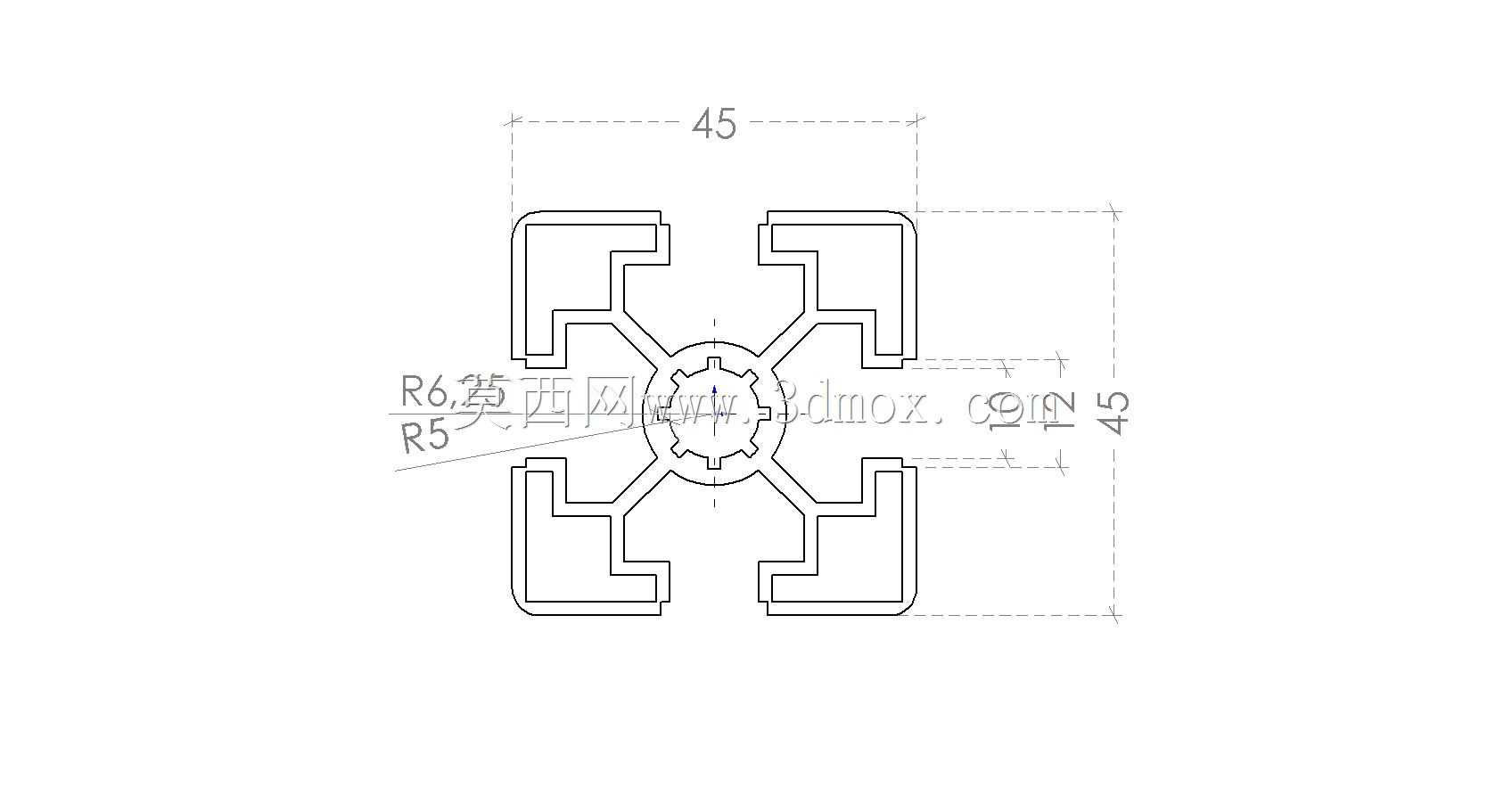

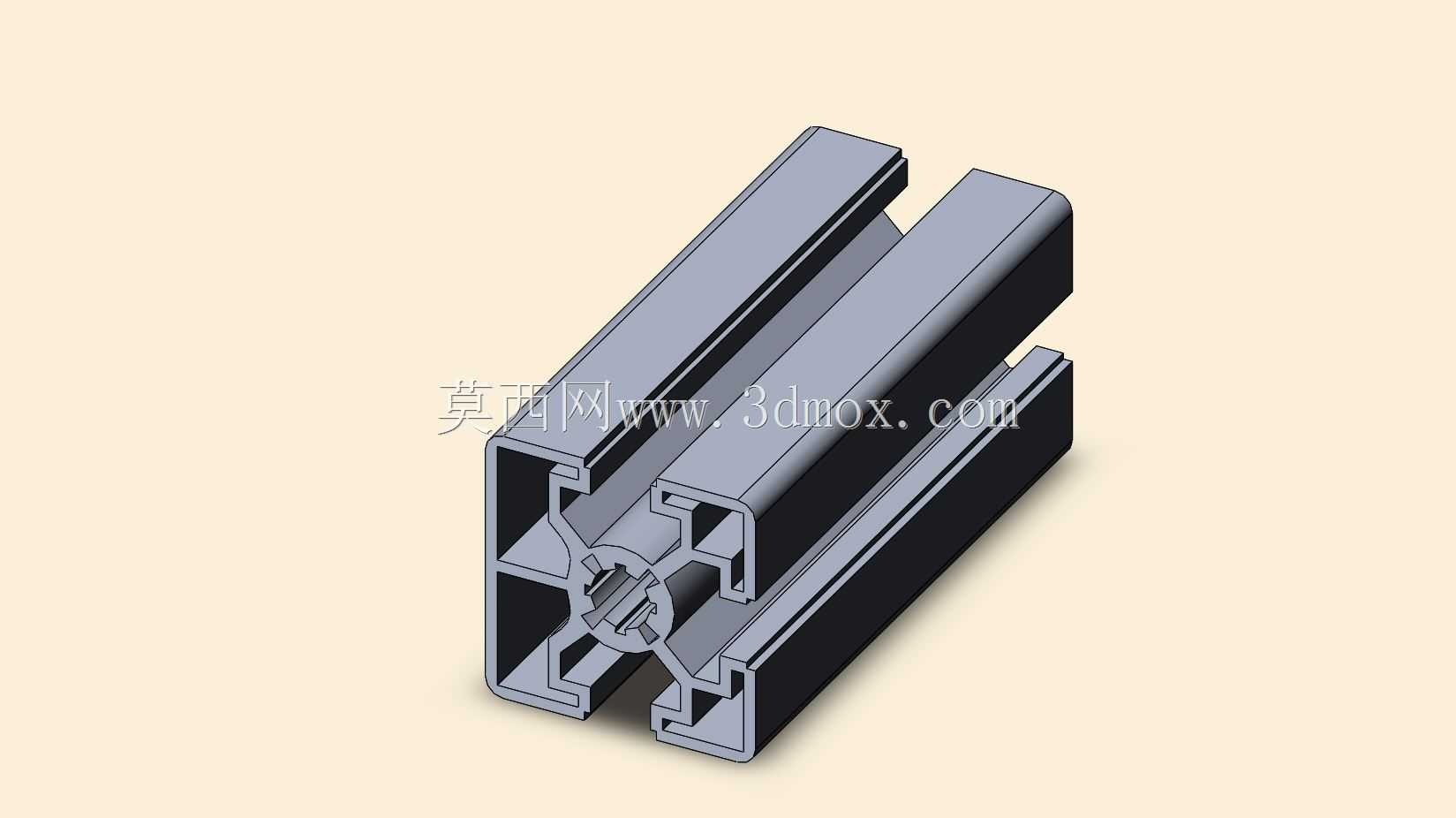

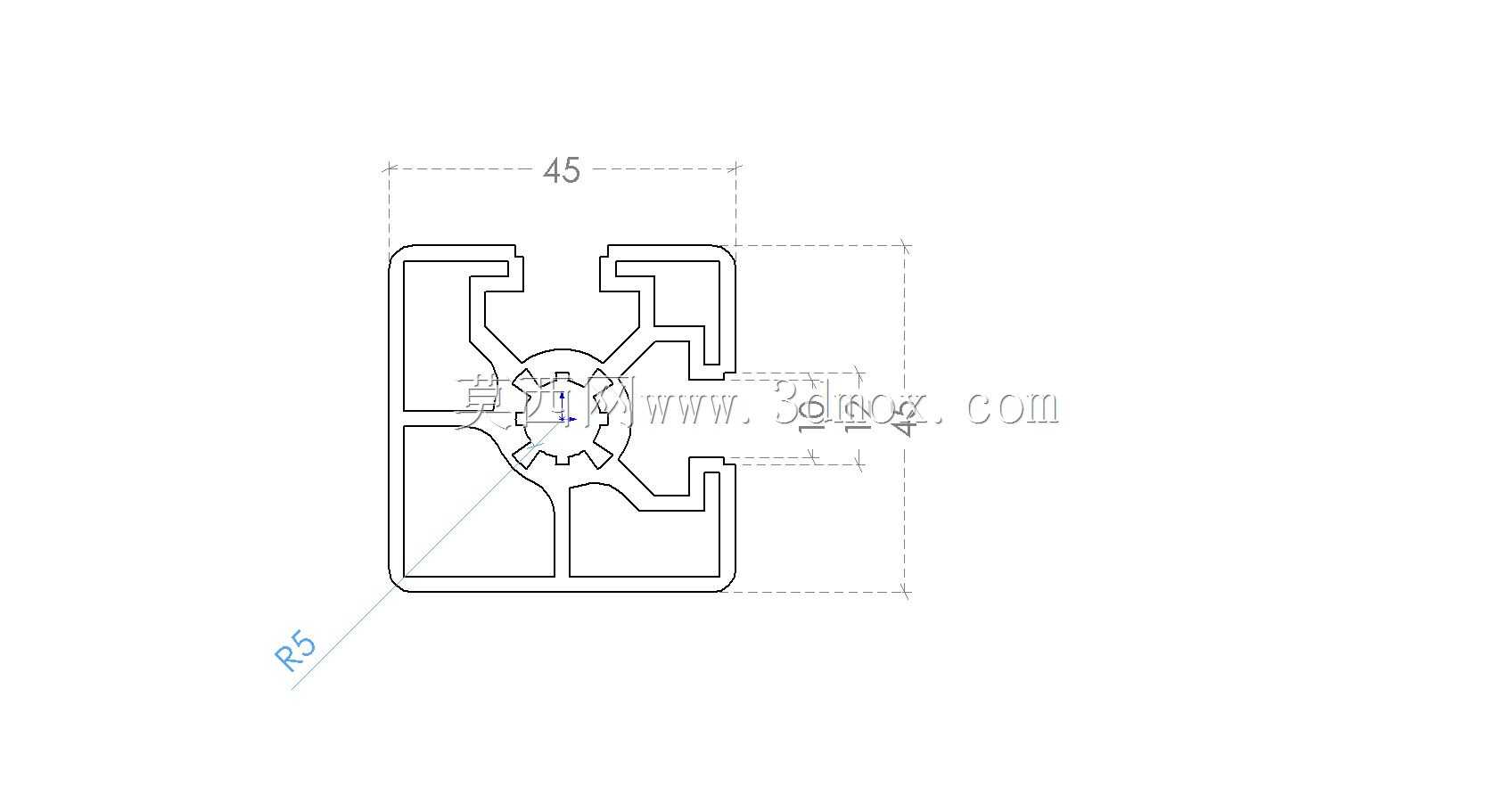

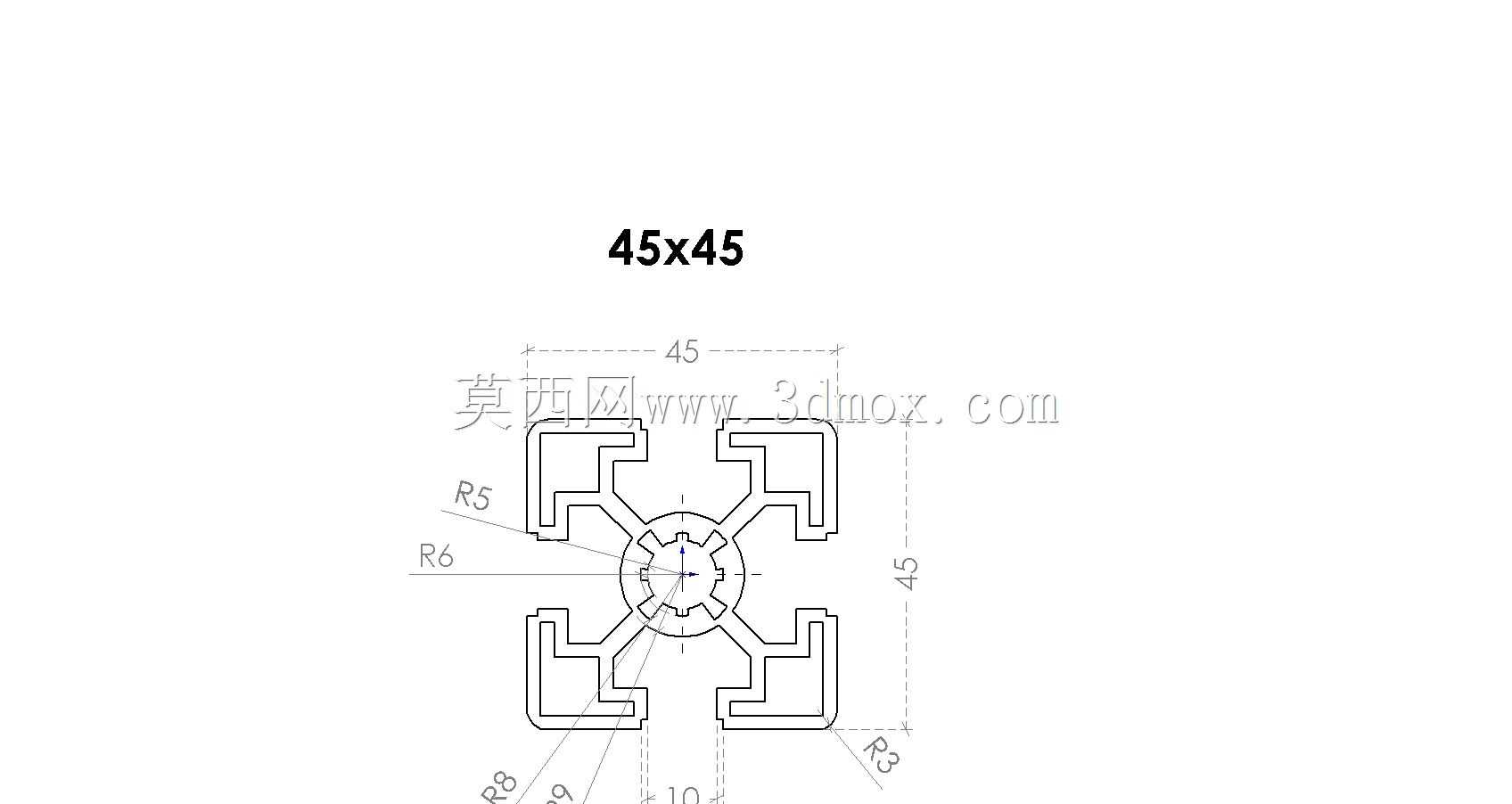

　　这次的截面是典型的欧标45槽宽8mm的重载款，截面外轮廓尺寸严格控制在45mm×45mm的基准边界，四个方向都开有标准T型装配槽，中心位置预置了带加强筋的中心孔，既可以用来穿装内置连接销，也能走小规格的气动管路或者传感器线缆，避免线缆外露在框架外侧积灰或者被运动部件剐蹭。截面的壁厚做了梯度设计，槽口位置的壁厚比普通轻型45型材厚0.8mm，主要是考虑到重载机架上经常会挂载线性导轨、拖链、气动元件这些有动载荷的部件，槽口如果壁厚不够，螺栓锁紧的时候容易出现槽口变形，导致导轨安装面直线度超差，后期设备运行的时候会出现卡顿、定位精度偏移的问题。

　　设计这个截面的时候首先要考虑的是不同连接方式的兼容性，不管是用角件直角连接、内置锚式连接销还是端面连接板连接，各个槽的位置度公差必须控制在±0.2mm以内，不然多根型材拼接的时候，相邻型材的槽口会出现错位，滑入螺母的时候会卡滞，尤其是做长距离输送线侧梁的时候，单根型材长度最长能到6米，两根型材拼接的时候如果槽口错位，后续安装护板、传感器支架的时候会出现安装孔对不上的问题，得现场修锉，非常影响装配效率。另外截面的四个外角都做了R1.5的圆角过渡，一方面是铝挤成型的时候能减少模具尖角位置的应力集中，延长挤出模具的使用寿命，另一方面现场装配的时候不会有锋利的割手风险，毕竟车间里装配工人大多是戴薄劳保手套作业，尖角很容易勾破手套甚至划伤皮肤。

　　从安装边界来说，这类45型材做框架的时候，单根无支撑的最大跨度建议不要超过1.2米，如果跨度超过这个数值，要么加大型材截面，要么在中间加装加强横梁，不然框架上放置重载部件的时候会出现明显的下挠，比如在上面安装皮带输送线的话，下挠过大会导致皮带跑偏，调整张紧机构也没法解决问题。槽内使用的T型螺母要根据负载选对应规格，静态挂载的话用普通镀锌T型螺母就行，如果是有振动的工况，比如型材上安装有振动盘、冲压类的执行机构，要选带弹片的防松T型螺母，避免设备运行一段时间后螺栓出现松脱。另外中心孔的尺寸是按φ10的连接销设计的，做多层框架的时候，层与层之间的立柱用中心孔穿连接销定位，比单纯靠角件连接的框架整体刚性要高30%左右，承受侧向冲击力的时候不容易出现框架扭转变形。

　　很多新手做铝型材框架设计的时候容易忽略槽口的装配余量，比如在型材侧面安装钣金护板的时候，护板的边缘要离槽底留至少1mm的间隙，因为铝型材挤出的时候会有轻微的扭拧度公差，要是尺寸卡太死，护板装上去会出现翘边，螺丝锁紧之后护板表面会有明显的应力变形。还有端盖的安装，型材端面的切割面必须保证和型材长度方向垂直，端面跳动公差控制在0.1mm以内，不然端盖扣上去之后会有一边翘起来，影响外观，要是框架是放在洁净车间使用的，端面还得打密封胶，避免灰尘进入型材内腔积尘，满足洁净室的卫生要求。

　　这类型材的截面筋条布局也经过了受力优化，每个T型槽的背面都有斜向加强筋和中心腔体连接，不是单纯的空心方管结构，当槽口受到垂直方向的锁紧力的时候，力会通过斜筋传递到整个中心腔体，不会出现槽口单独受力变形的情况，之前做过对比测试，同样壁厚的情况下，这种带斜筋的截面比直筋截面的槽口抗变形能力高40%左右，完全能满足普通工业设备的挂载需求。另外型材挤出后的时效处理必须到位，硬度控制在HW12左右，要是硬度不够，后期安装螺栓的时候型材容易被压溃，硬度过高的话，现场需要做少量切割、钻孔加工的时候容易崩料，加工难度变大。

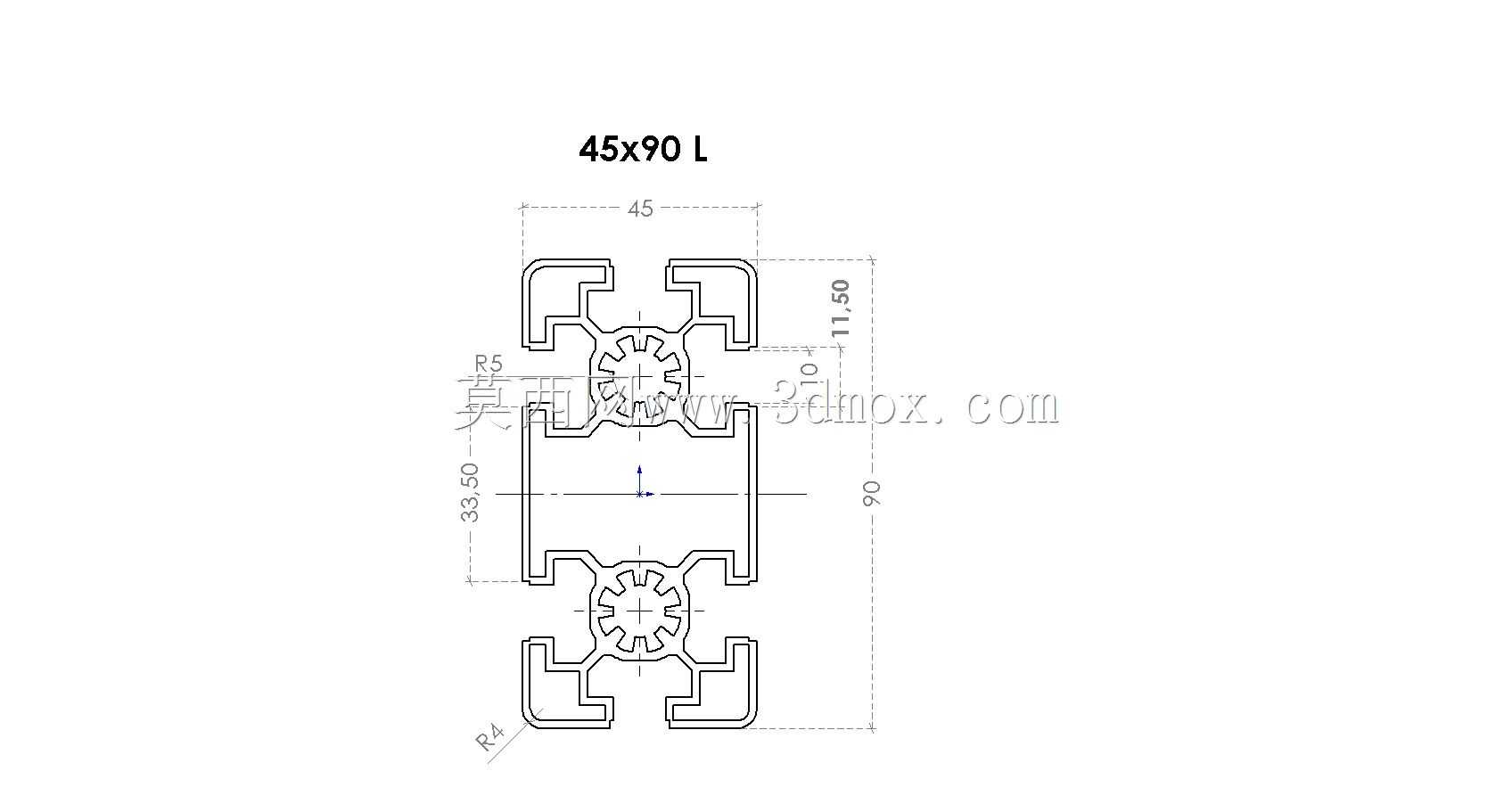

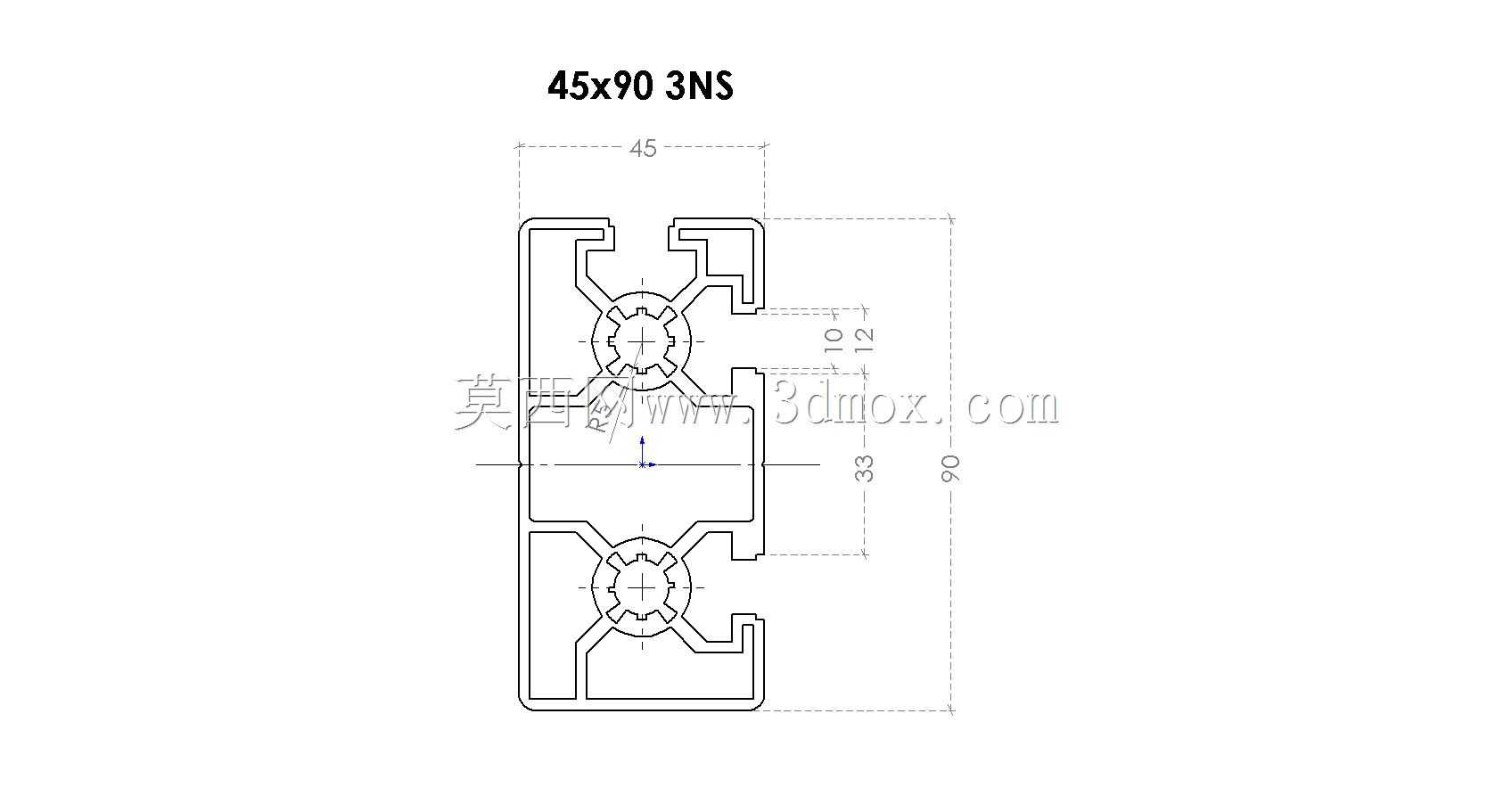

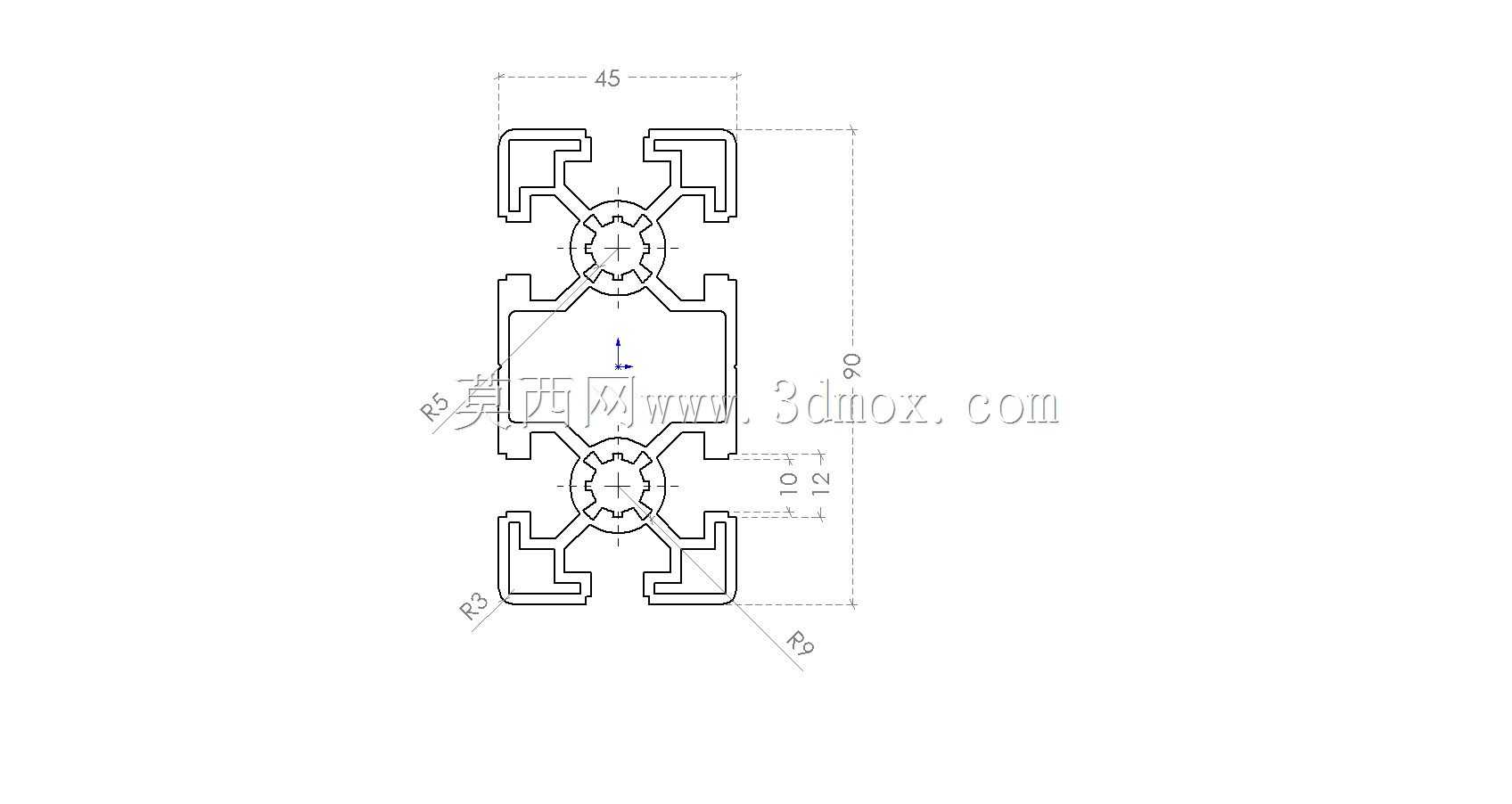

　　在实际项目里，这类45型材还经常和4590、4040等其他规格的铝型材搭配使用，因为槽口宽度都是统一的8mm，连接附件可以通用，不用单独采购不同规格的螺母螺栓，能减少备件库存种类。比如做设备的下部重载机架用4545或者4590型材，上部的安全防护栏用更轻的4040型材，整体框架的重量能降下来，同时整体刚性也能满足要求，移动设备的时候也更方便。如果是需要在型材上安装脚轮或者脚杯，直接在端面攻丝或者装端面连接板就行，不用额外焊接安装板，调整水平的时候也非常方便，旋转脚杯就能微调各个支撑点的高度，保证设备整体处于水平状态，避免因为地面不平整导致设备运行的时候出现振动异响。
