40系列工业铝型材框架结构三维设计

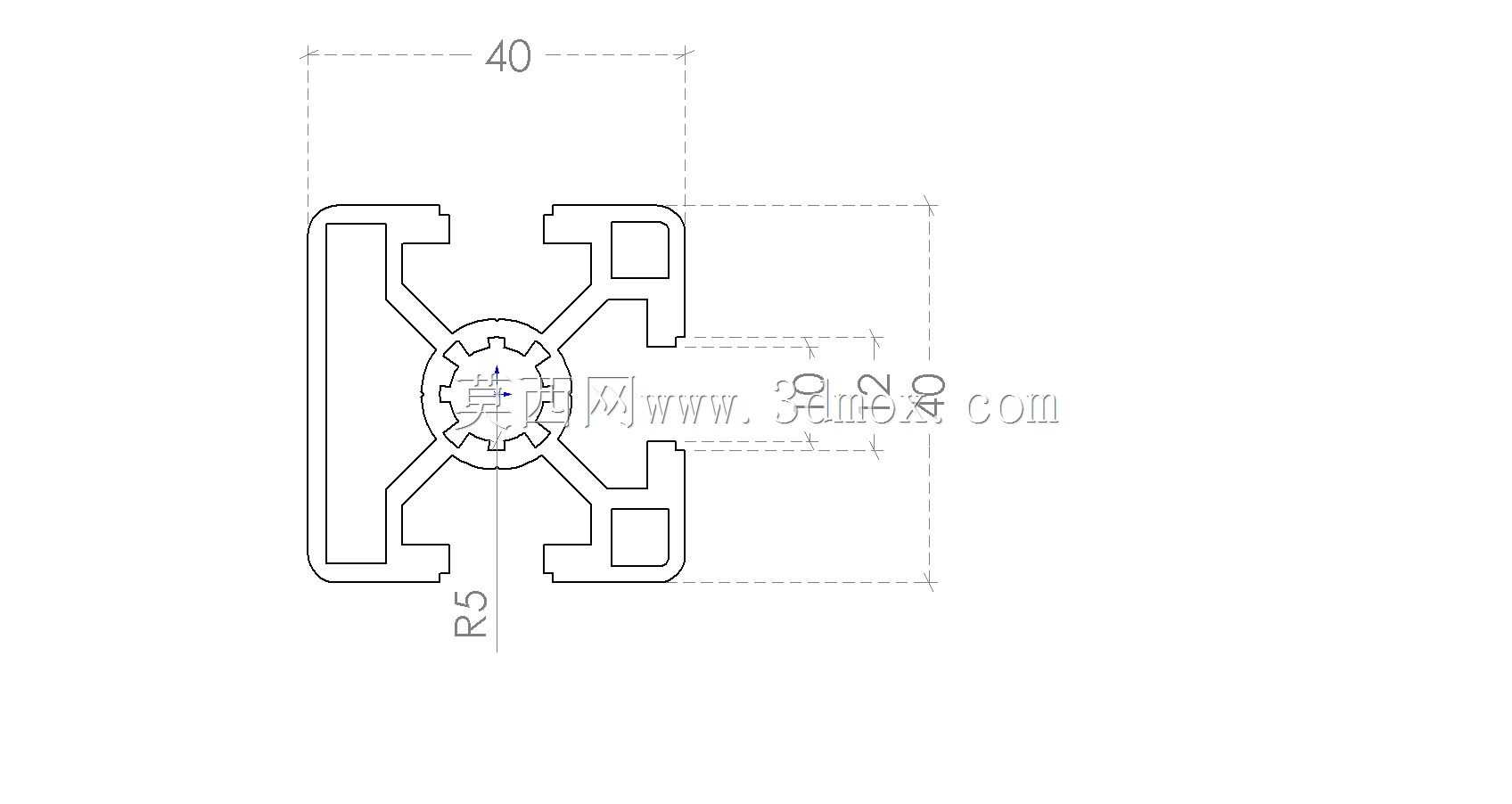

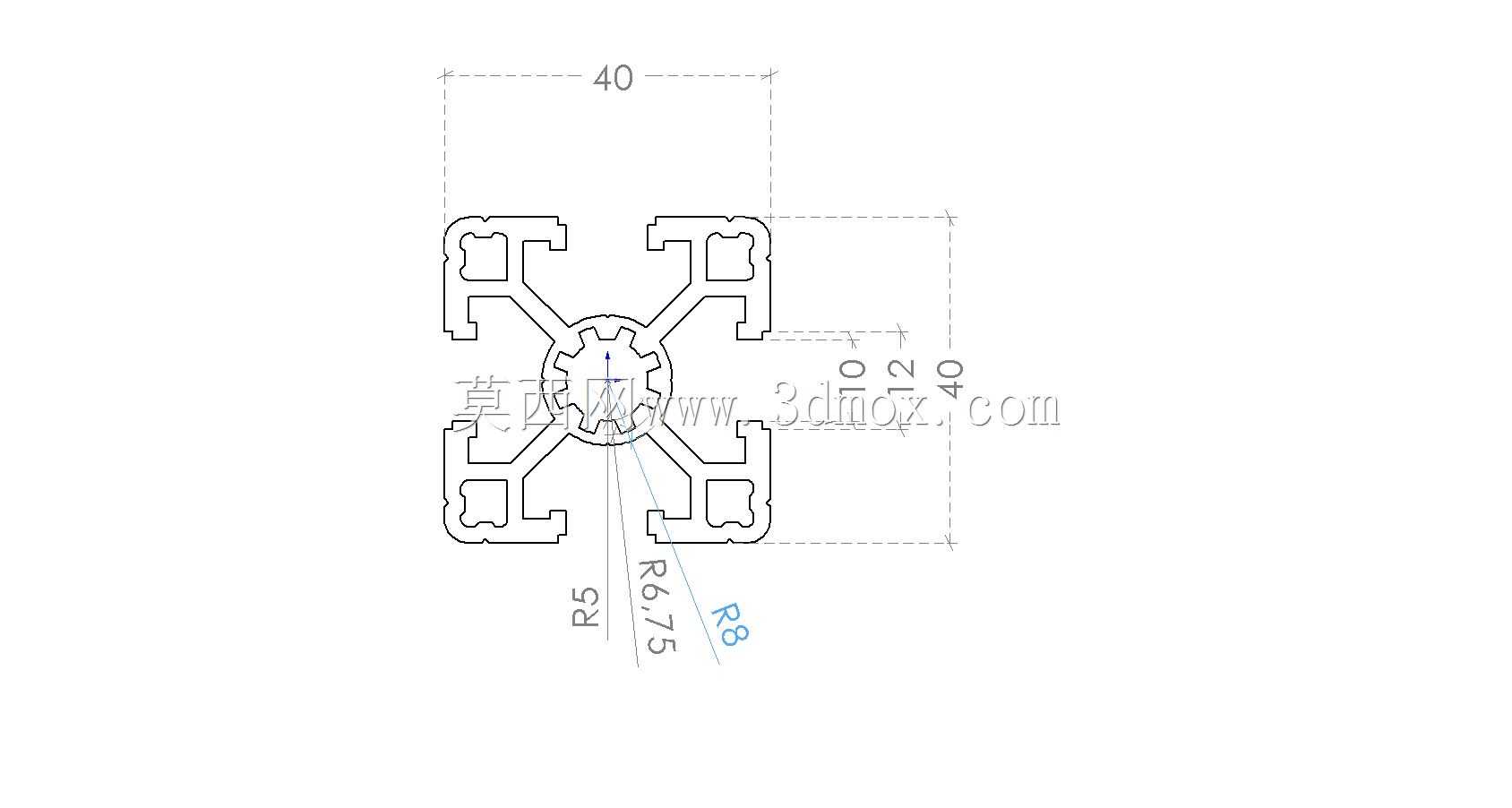

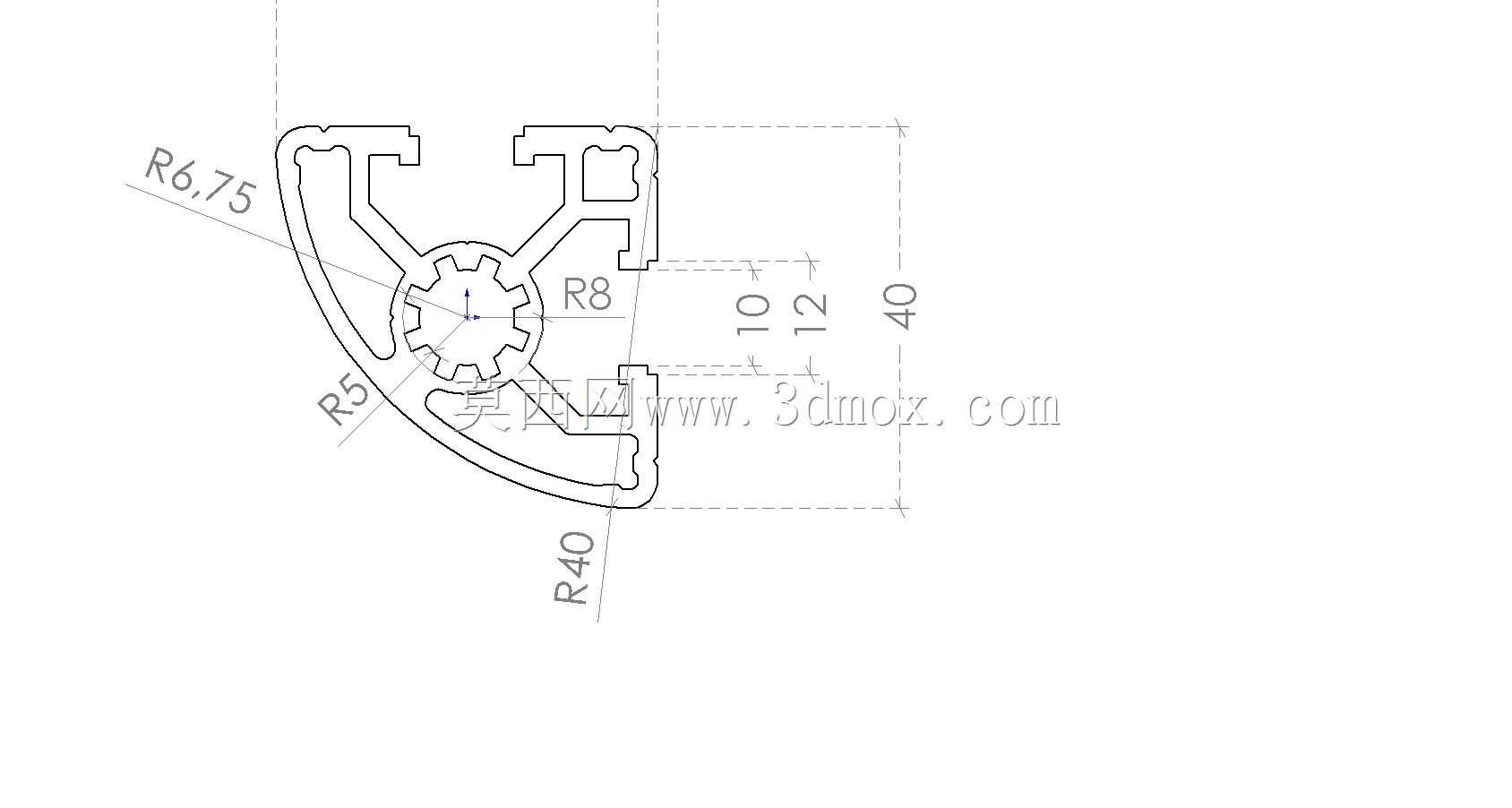

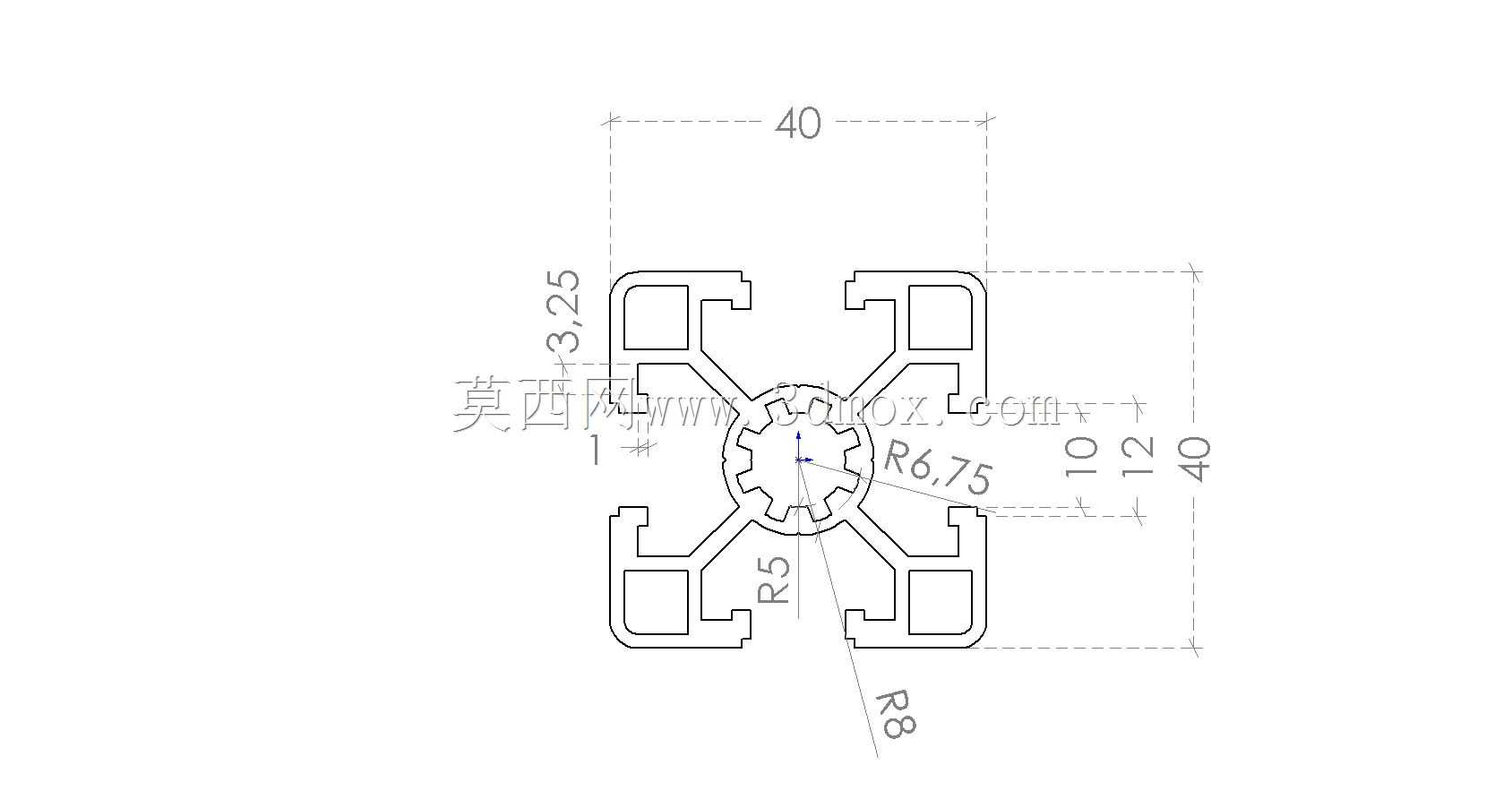

　　在非标自动化设备搭建、生产线工位布局、工业防护围栏制作、检测设备机架组装的场景里，40规格的工业铝型材是应用频次极高的基础构件，这类型材不需要复杂的焊接工序，依靠配套的角件、螺栓、端盖等标准连接件就能快速完成框架拼接，后期调整布局、拓展功能模块时拆解重组也十分便捷，相比传统方管焊接机架，在小批量定制化设备的制作周期、后期改造成本上有明显优势。这款40系列铝型材的截面采用多腔体对称结构设计，中心位置预留了适配标准连接螺栓的装配孔位，四个方向均开设有标准T型槽，槽口尺寸适配行业通用的T型螺栓、滑块螺母，不管是在型材的哪个立面安装钣金护板、走线槽、传感器安装支架、输送线导轨，都能直接通过槽内紧固件完成固定，不需要额外在型材表面钻孔攻丝，

　　能大幅减少现场装配的加工工序。从截面的结构设计来看，型材的壁厚分布经过力学优化，在常规40mm×40mm的外轮廓尺寸下，既保证了四个方向槽道的安装通用性，也通过腔体内部的加强筋结构提升了型材的抗扭、抗弯性能，单根型材在1米跨度的简支支撑条件下，能够满足常规轻型设备机架、防护栏的承重需求，不会出现明显的绕度变形。在实际设备搭建过程中，这类40铝型材的安装边界需要提前在三维布局阶段预留好连接件的装配空间，比如两根型材垂直拼接时，角件的安装位置需要和型材端面预留足够的螺栓操作空间，槽内预装的滑块螺母需要在型材截断前就放入槽道，避免后期封端后无法加装紧固件。不同的端面连接方式对应的装配公差也有区别，采用内置角槽连接件的结构，

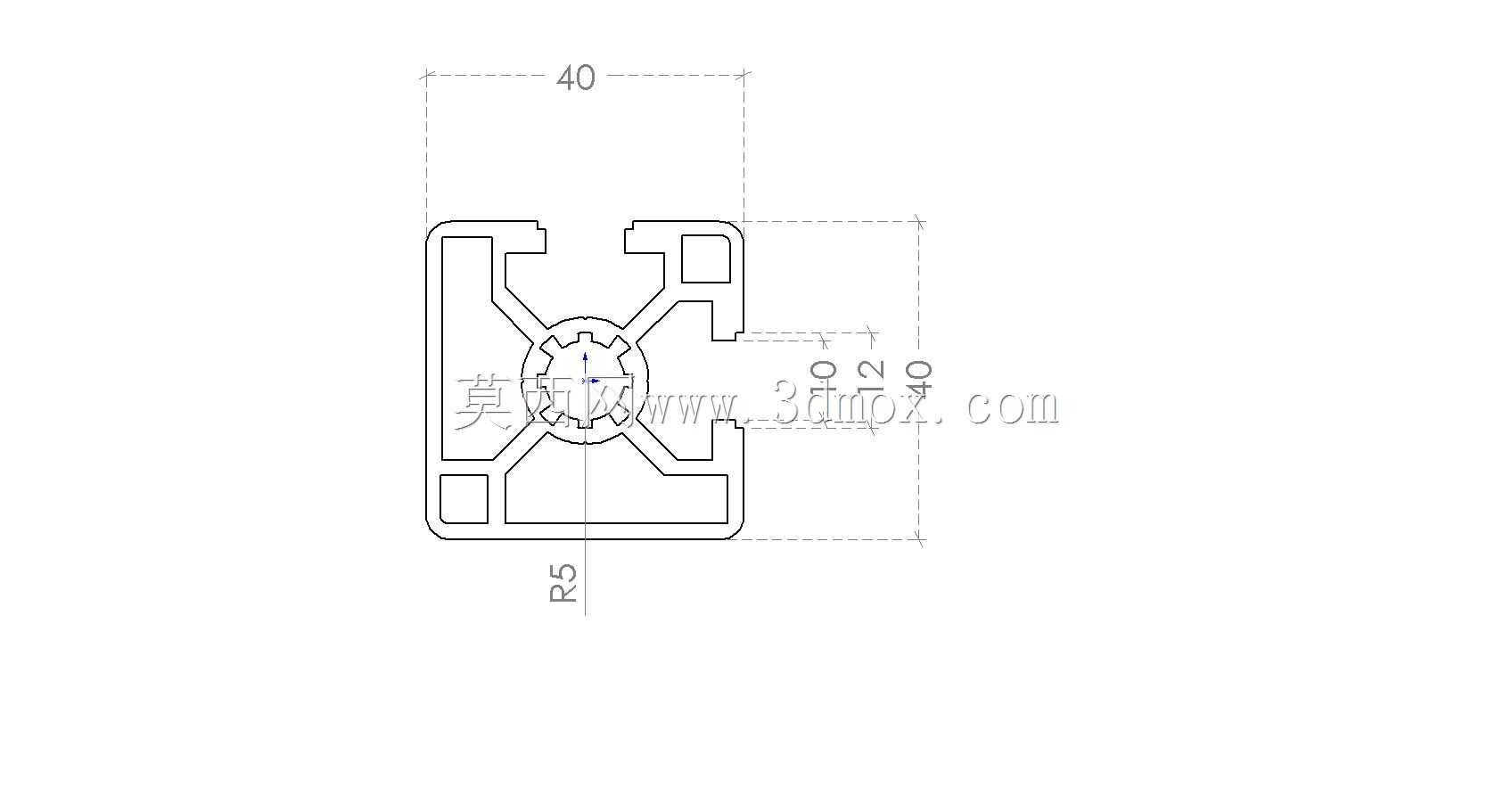

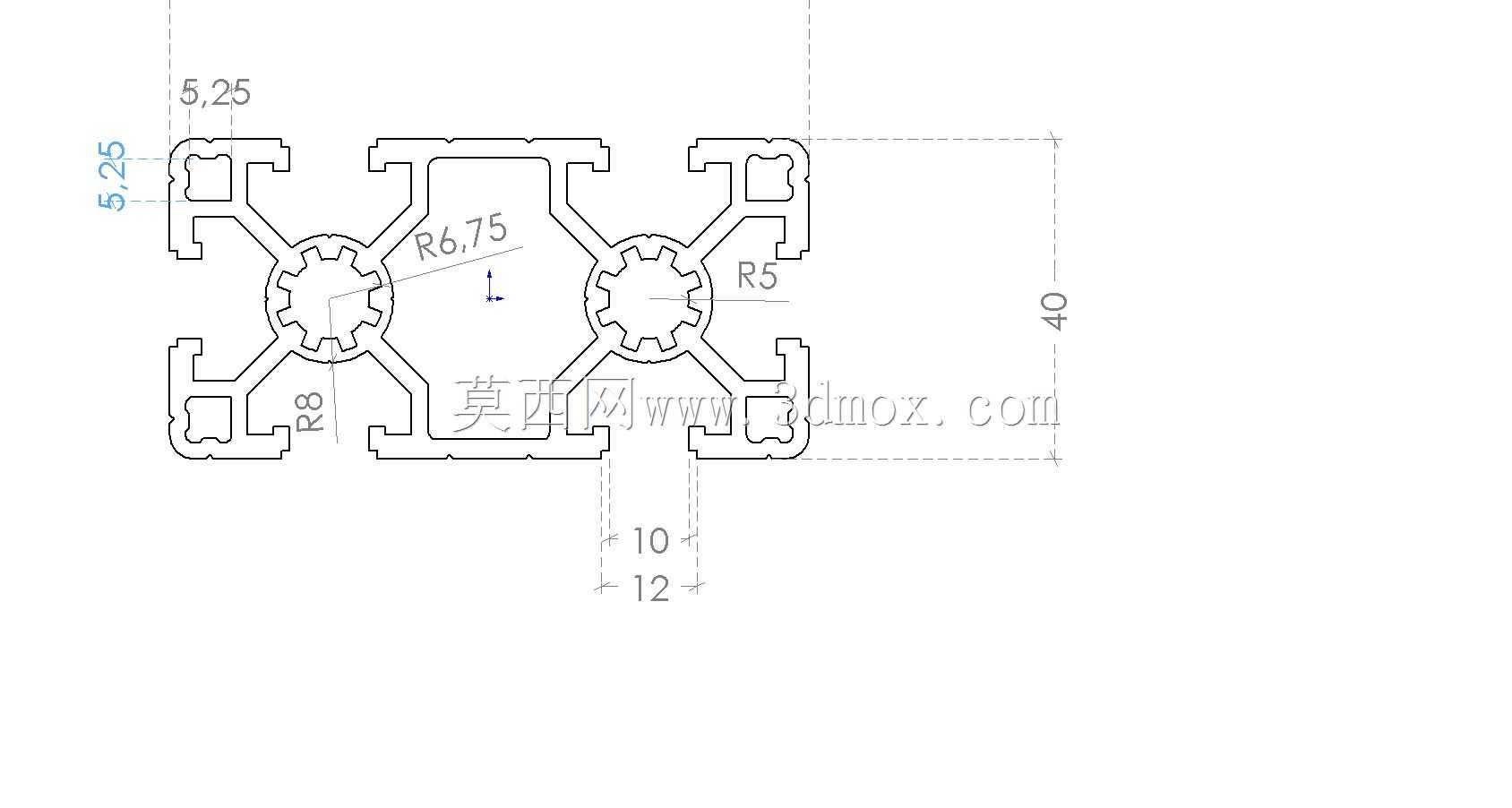

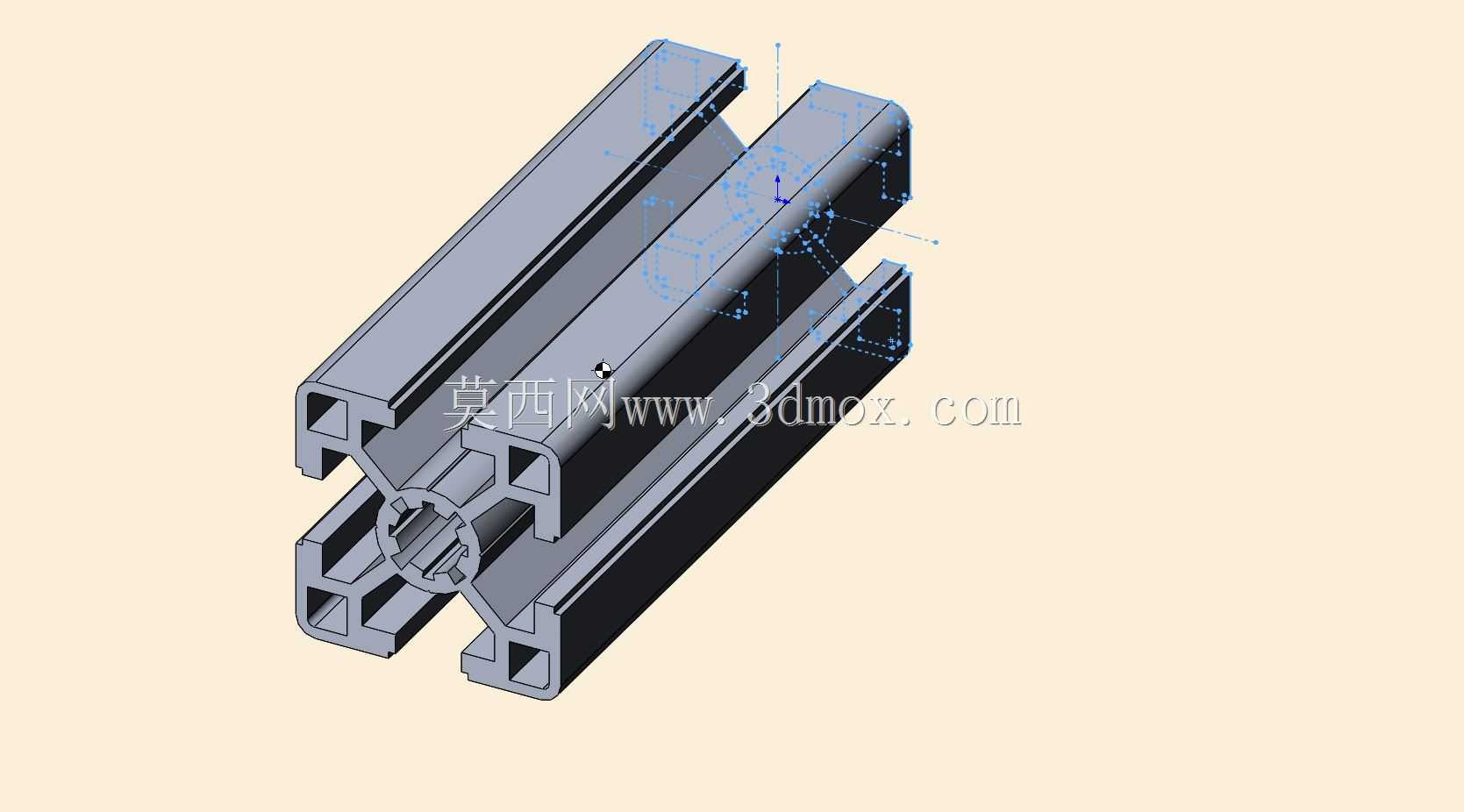

　　型材拼接后的端面缝隙可以控制在0.2mm以内，适合对外观平整度要求较高的设备外框；采用外置角件的连接方式，装配难度更低，承载能力更强，适合设备内部的承重骨架搭建。这款型材的槽道设计还兼容通用的工业铝型材配件，比如封条、端盖、活动挂钩、合页、门锁等构件，在制作设备防护门、工具挂板、物料置物架时，不需要额外定制配件，直接选用标准件就能完成装配。在三维建模阶段，这类型材的模型需要准确还原槽道的尺寸、中心孔的位置、腔体的壁厚参数，这样在后续做整机装配干涉检查时，才能准确验证连接件、安装附件和型材之间的配合间隙，避免实际加工装配时出现孔位错位、紧固件无法安装的问题。另外，型材的端面加工特征也需要在模型中明确标注，比如需要攻丝的端面、

　　需要铣削的安装平面、需要加工的沉头孔位置，这些加工特征直接和后期的型材下料加工工序对接，能减少加工环节的沟通误差。在生产线的工位架应用中，这类40铝型材可以搭配透明亚克力板、铝塑板制作工位的隔断护板，也可以在型材槽道内嵌入防静电胶皮制作工作台面，底部搭配可调脚杯或者脚轮，就能快速搭建出可移动、可调节高度的生产工位，适配不同身高操作人员的作业需求。在小型检测设备的机架设计中，这类型材的对称截面结构方便在各个方向安装检测元件、走线拖链、操作面板，设备后期升级改造时，只需要在对应方向的槽道内加装紧固件就能固定新增的功能模块，不需要对原有框架做破坏性拆解。相比规格更大的80系列、60系列铝型材，40系列的型材自重更轻，拼接后的框架整体重量更低，搬运、移动都更方便，同时标准T型槽的连接强度又能满足轻型设备的刚性需求，是中小型自动化设备、工装夹具架、物料周转车框架的首选型材规格。在建模过程中需要注意，型材的挤出方向尺寸可以根据实际需求自定义长度，但截面的所有特征尺寸必须严格匹配行业通用标准，这样导出的工程图才能直接对接型材加工厂的下料工序，不需要二次核对截面参数，同时配套的连接件模型也能和型材模型完全配合，保证装配仿真的准确性。
