工业框架用30系列槽式铝型材结构

　　在非标自动化设备、小型检测工作台、物料周转料架、实验室仪器支架这类场景里，30规格的欧标槽式铝型材是应用占比极高的基础搭建构件，这类型材的截面设计完全围绕快速组装、模块化拼接的需求开发，不需要额外做焊接加工，只需要配套对应的角码、T型螺栓、端盖、脚轮连接件等标准配件，就能快速搭出不同尺寸的承载框架，后期调整布局、拓展功能的时候只需要松卸螺栓就能重新拼装，比传统方管焊接的机架加工周期短70%以上，也不会出现焊接变形、焊疤打磨不到位影响外观的问题。

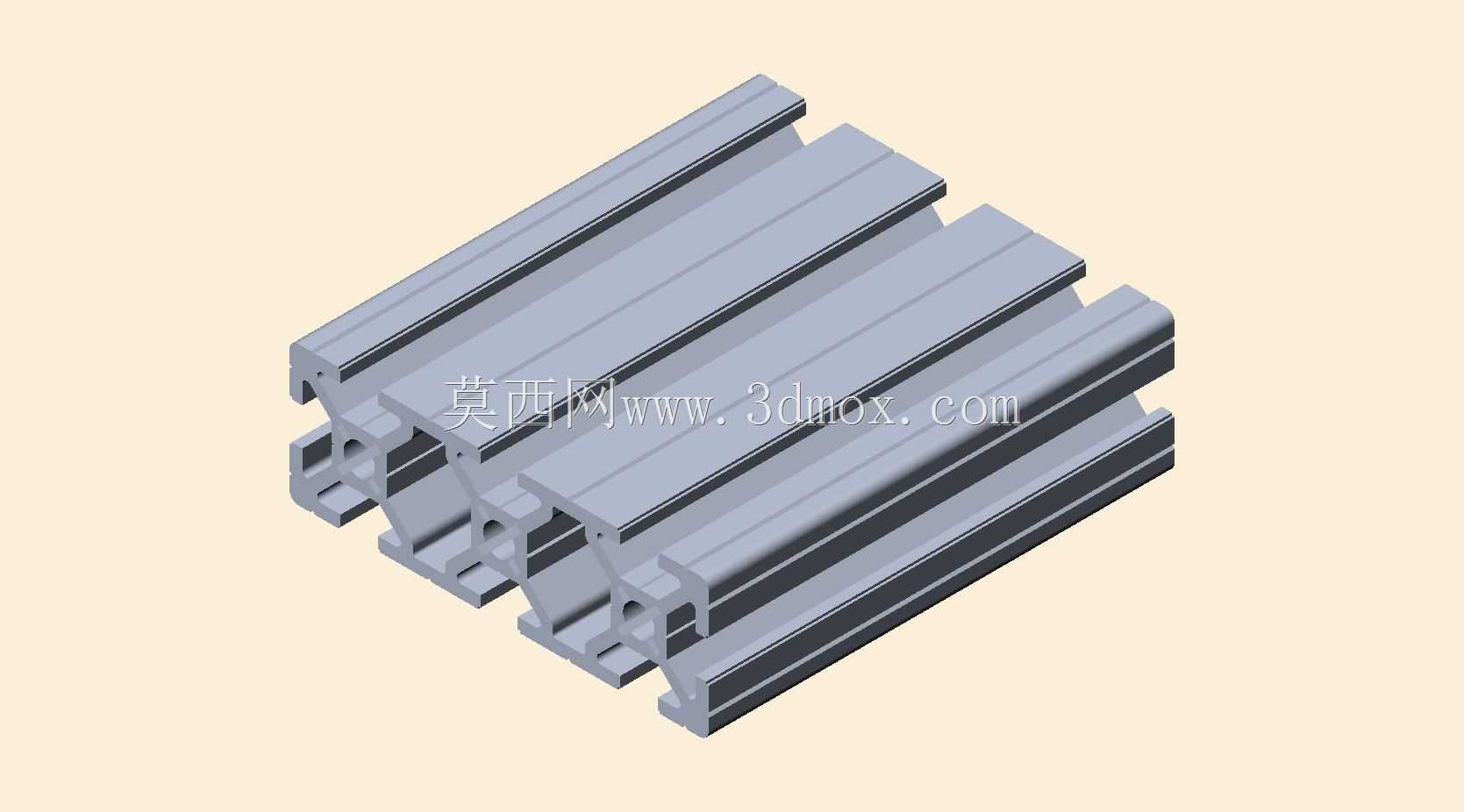

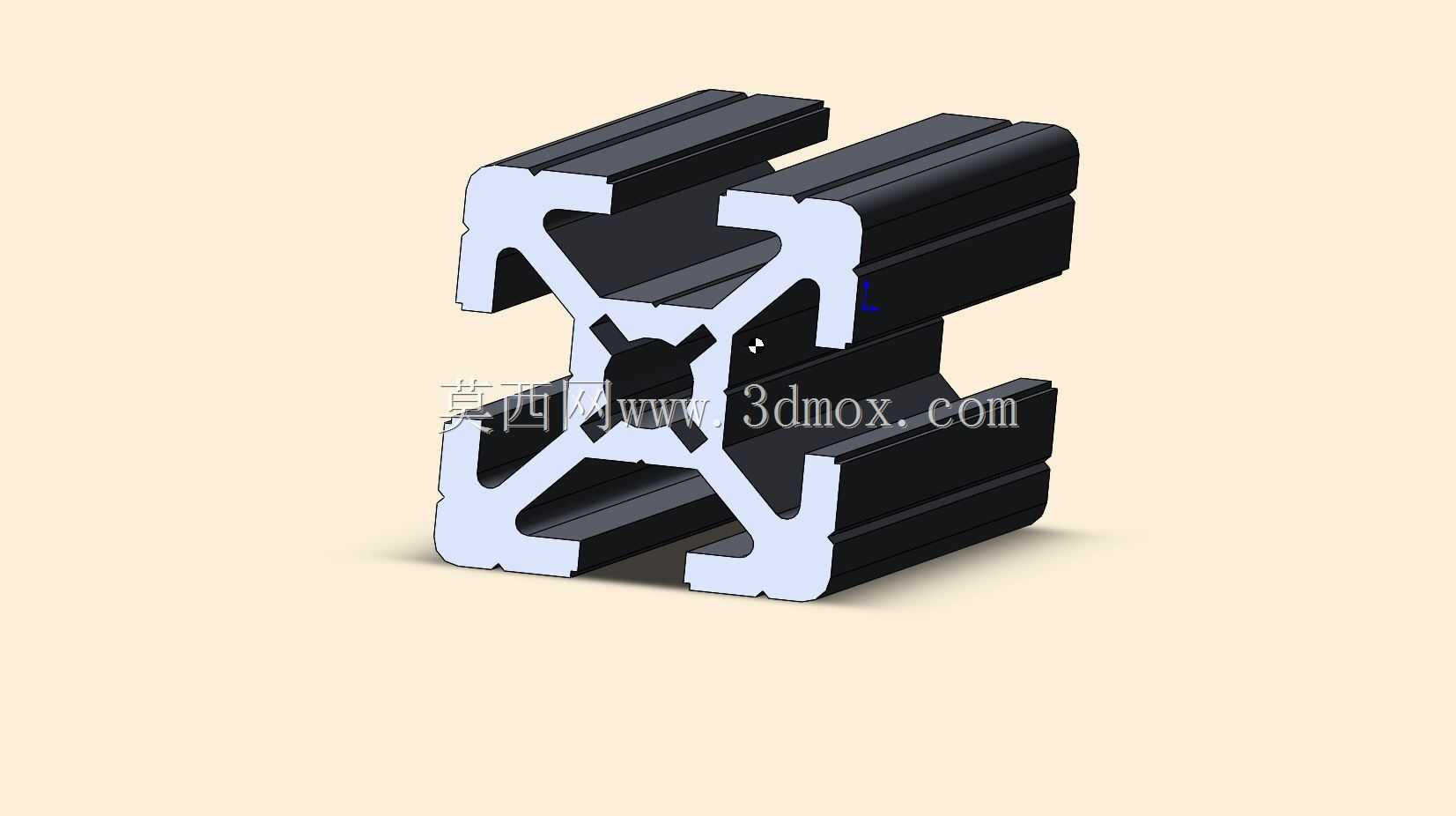

　　这款30系列铝型材的截面采用对称式四槽设计，四个侧面都预留了标准宽度的T型安装槽，槽口尺寸适配通用的M6T型螺栓，不管是在哪个面安装钣金护板、导轨安装座、传感器支架、走线槽，都不需要在型材本体上额外打孔攻丝，只需要把螺栓头卡进T型槽内滑动到对应位置锁紧即可，安装效率远高于传统钢材机架。截面的内部筋位采用X型交叉支撑结构，在控制型材整体重量的前提下，大幅提升了截面的抗弯、抗扭截面系数，对比同截面尺寸的实心方钢，重量只有其1/4左右，但静态承载能力可以达到同尺寸方钢的60%以上，完全满足中小型设备机架的承载需求，不会出现长期负载下的型材弯曲变形问题。

　　从安装边界来看，这款30型材的外轮廓截面尺寸为30mm×30mm，属于小规格铝型材范畴，单根型材的常规长度可以根据实际需求裁切，适配的连接角码为30系列标准角码，角码安装后不会突出型材外表面，搭建成的框架外轮廓尺寸误差可以控制在±0.2mm以内，完全满足对安装精度有要求的检测设备、小型输送线机架的搭建需求。型材的槽口内部做了防滑齿设计，当T型螺栓锁紧的时候，螺栓头的齿纹会和槽内的防滑齿咬合，避免设备运行过程中因为振动导致螺栓滑动移位，提升整个框架的连接可靠性。

　　在实际选型应用的时候，这类30型材通常用来搭建负载在50kg以内的小型框架，比如桌面式小型点胶机的机架、实验室的样品放置架、生产线上的小型物料周转车、设备旁的工具挂架等，如果是搭建更高负载的框架，可以搭配同系列的60、90规格铝型材做拼接，因为这几个规格的型材槽口尺寸完全一致，连接配件通用，不需要单独采购不同规格的紧固件，大幅降低配件库存压力。型材的表面采用阳极氧化处理，氧化膜厚度达到10μm以上，在常规车间环境下不会出现氧化生锈的问题，表面的哑光银质感也不需要额外做喷漆处理，搭建完成的框架外观整洁统一，符合工业设备的外观要求。

　　设计这类铝型材结构的时候，首先要考虑的是不同方向的受力情况，X型的内部筋位刚好把四个安装槽的受力传导到型材中心，避免单侧受力时出现槽口开裂的问题，四个角的圆弧过渡设计也避免了安装过程中尖锐边角划伤操作人员，同时在挤压生产的时候，圆弧过渡可以减少铝料挤出时的应力集中，提升型材生产的良品率。型材两端的端面可以配套标准的塑料端盖或者金属端盖，既可以避免型材内部进入灰尘、切削液等杂物，也能提升框架的整体美观度，在需要安装脚轮或者可调脚杯的位置，只需要在型材端面攻对应的安装螺纹，或者使用端面连接板配件，就能快速安装支撑部件，不需要做复杂的焊接加工。

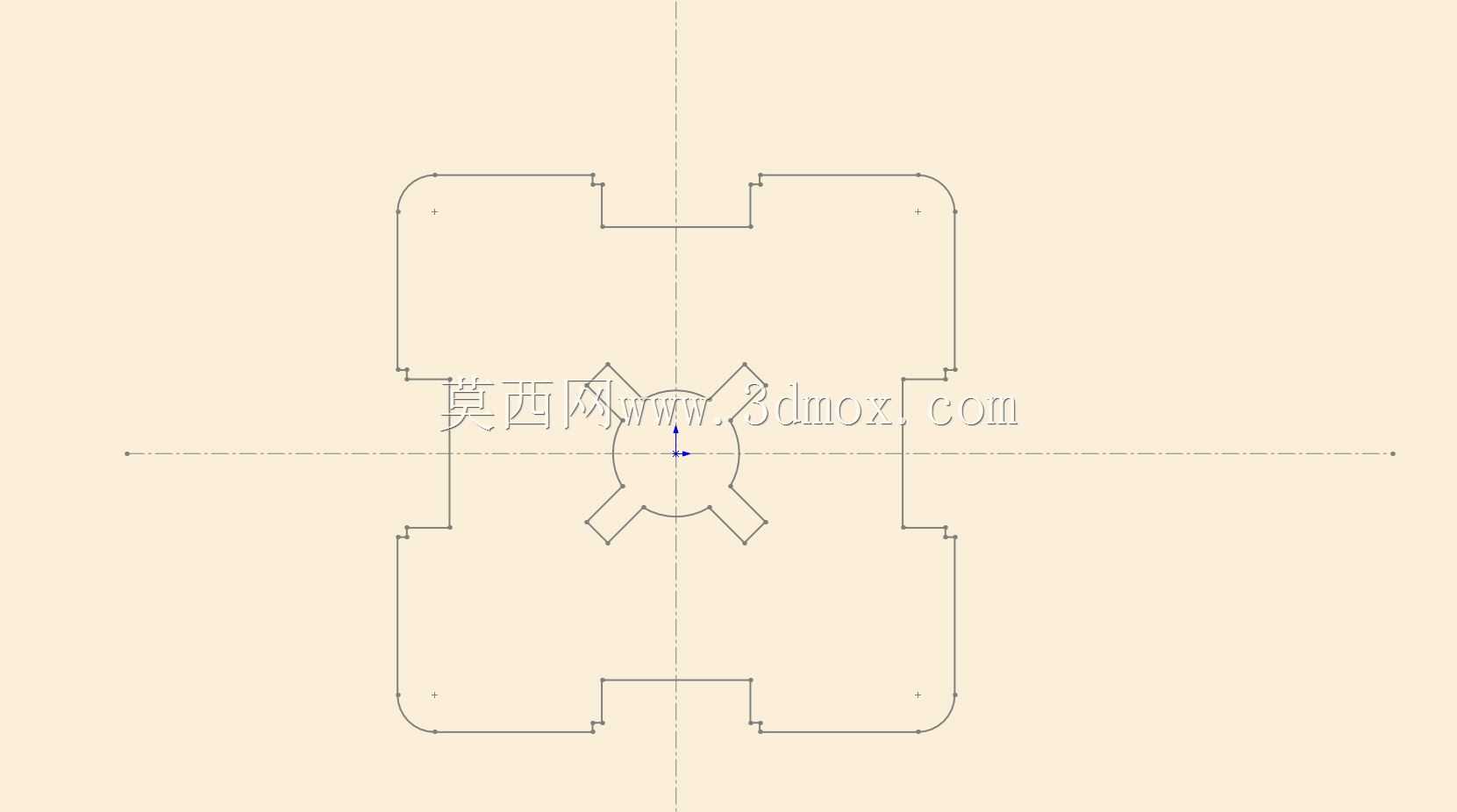

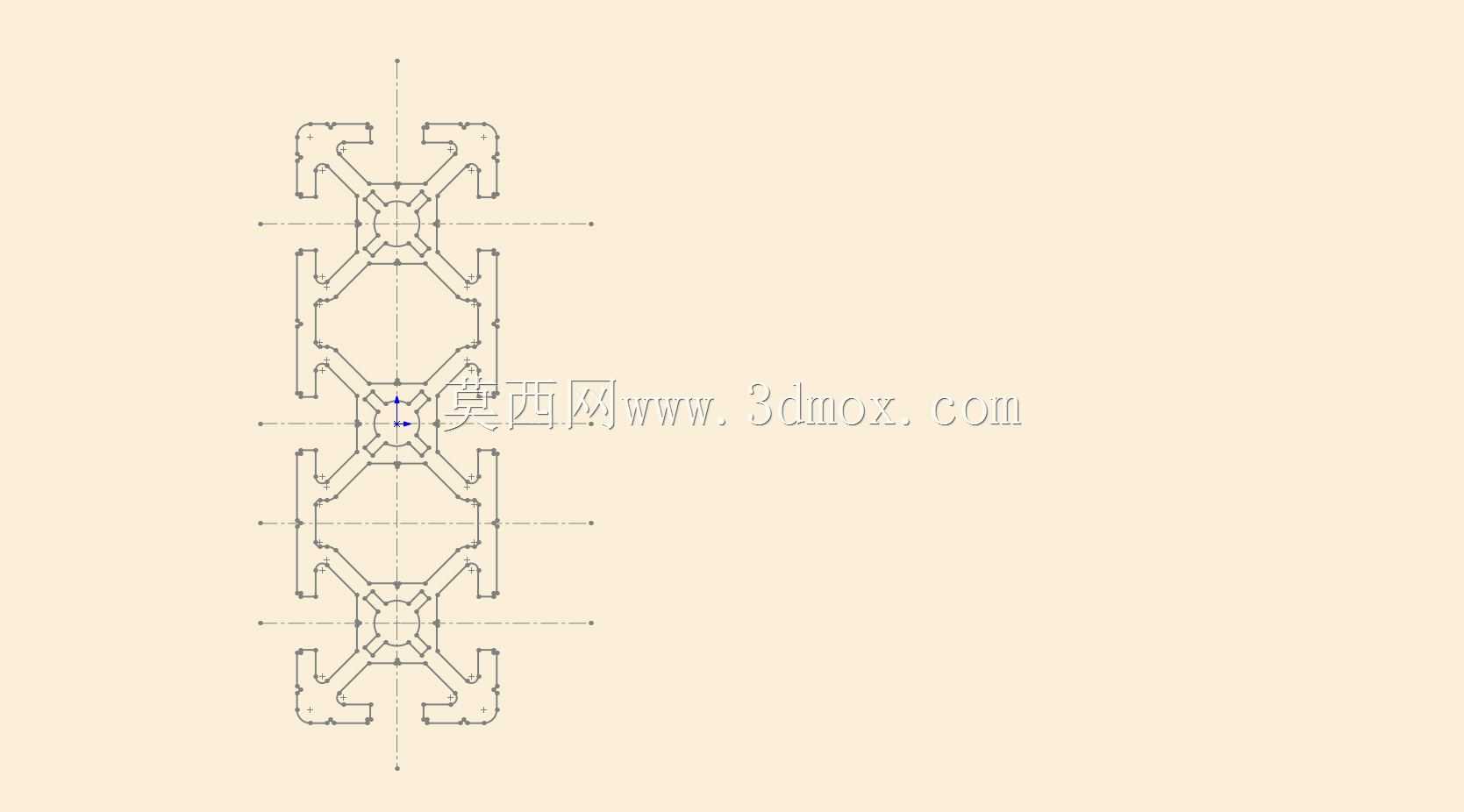

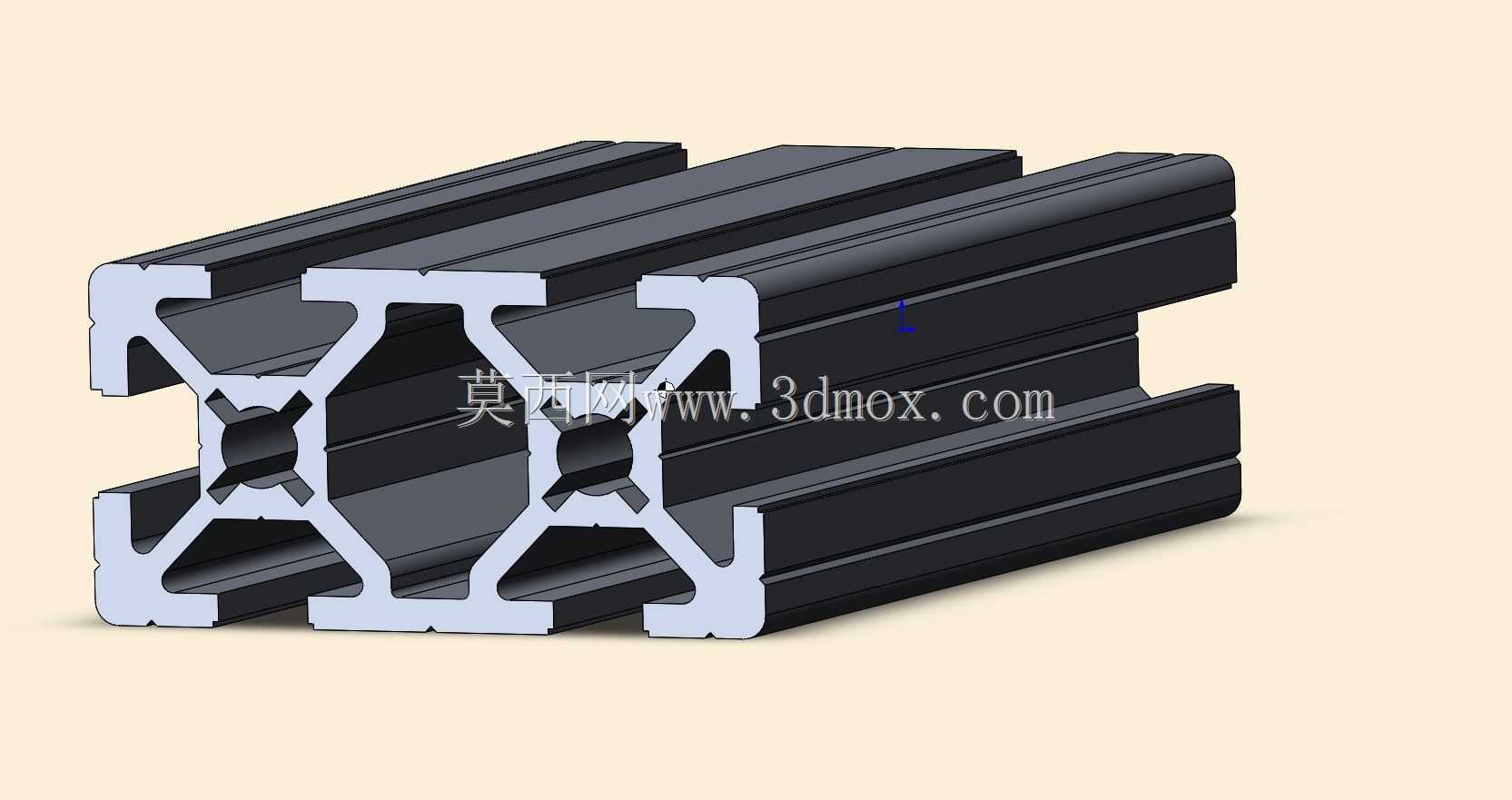

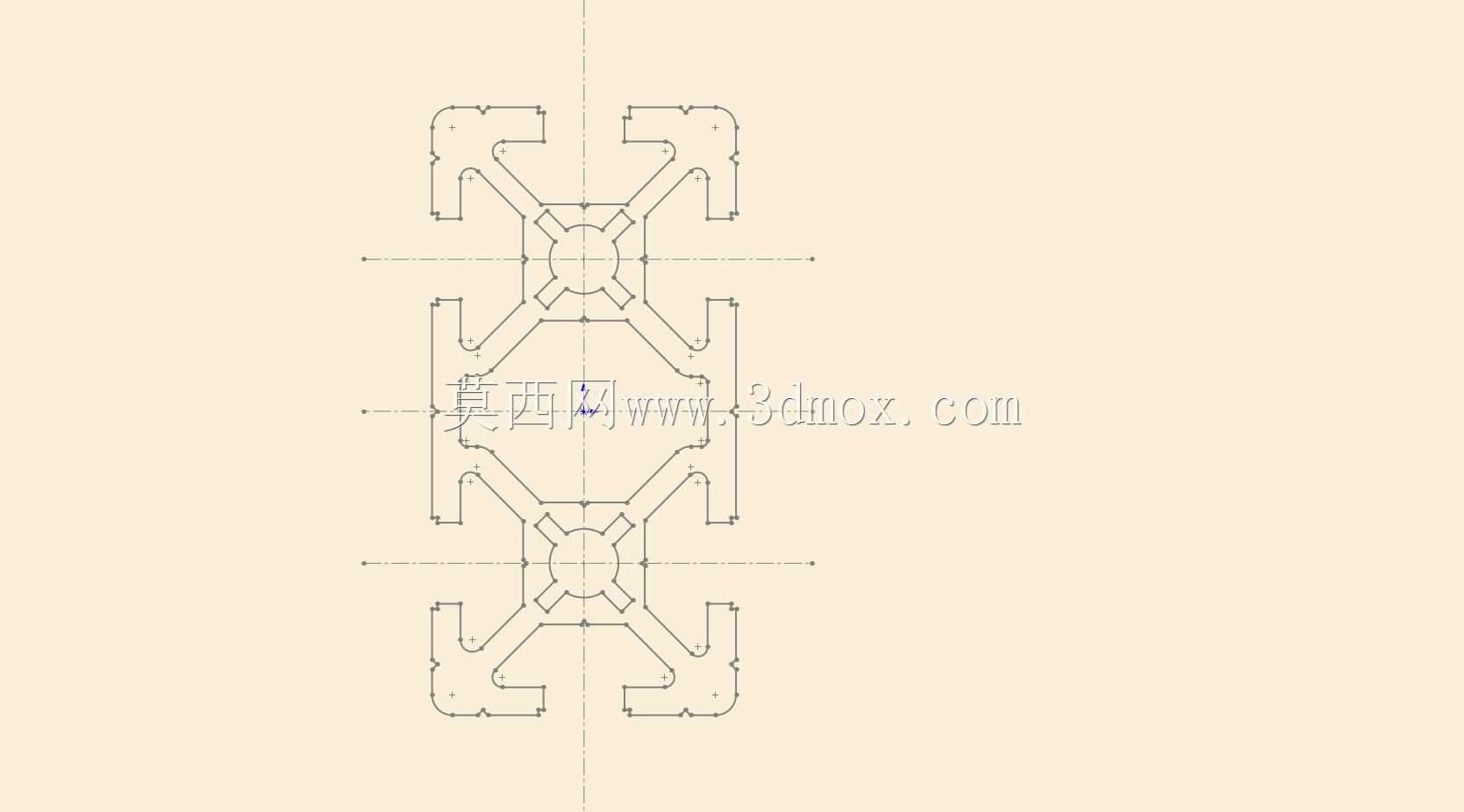

　　在实际的三维建模过程中，这类型材的建模重点是准确还原T型槽的尺寸、内部筋位的壁厚、截面的形位公差，因为后续的装配过程中，所有的连接配件都是基于型材截面尺寸来设计的，如果槽口尺寸建模出现0.1mm的误差，就可能导致实际装配的时候T型螺栓卡不进槽，或者连接间隙过大出现松动。建模的时候还要注意还原槽内的防滑齿结构，虽然这部分结构尺寸很小，但在做虚拟装配验证的时候，可以准确模拟螺栓锁紧后的咬合状态，避免后期实际组装出现干涉问题。另外，这类型材通常会做低分辨率和高分辨率两个版本的模型，低分辨率模型用来做整体设备的布局装配，减少大装配体的文件占用内存，提升软件运行流畅度，高分辨率模型用来做渲染出图、细节展示的时候使用，兼顾设计效率和展示效果。

　　在生产线的实际应用里，这类30铝型材搭建的框架还有一个很明显的优势，就是可以随时根据生产工艺的调整来改造框架结构，比如原来的物料架需要增加一层置物板，只需要在对应位置的T型槽里加装螺栓固定层板托即可，不需要像焊接机架那样切割重新焊接，大幅降低产线改造的成本和周期。同时铝型材本身的可回收性很高，设备报废之后型材可以全部拆解回收重新熔炼挤压，不会产生焊接废料，也符合现在制造业绿色生产的要求。在安装走线的时候，还可以利用型材的T型槽内嵌走线槽，把设备的电源线、信号线全部藏在槽内，避免线缆外露造成的安全隐患，也让整个设备的外观更加整洁。
