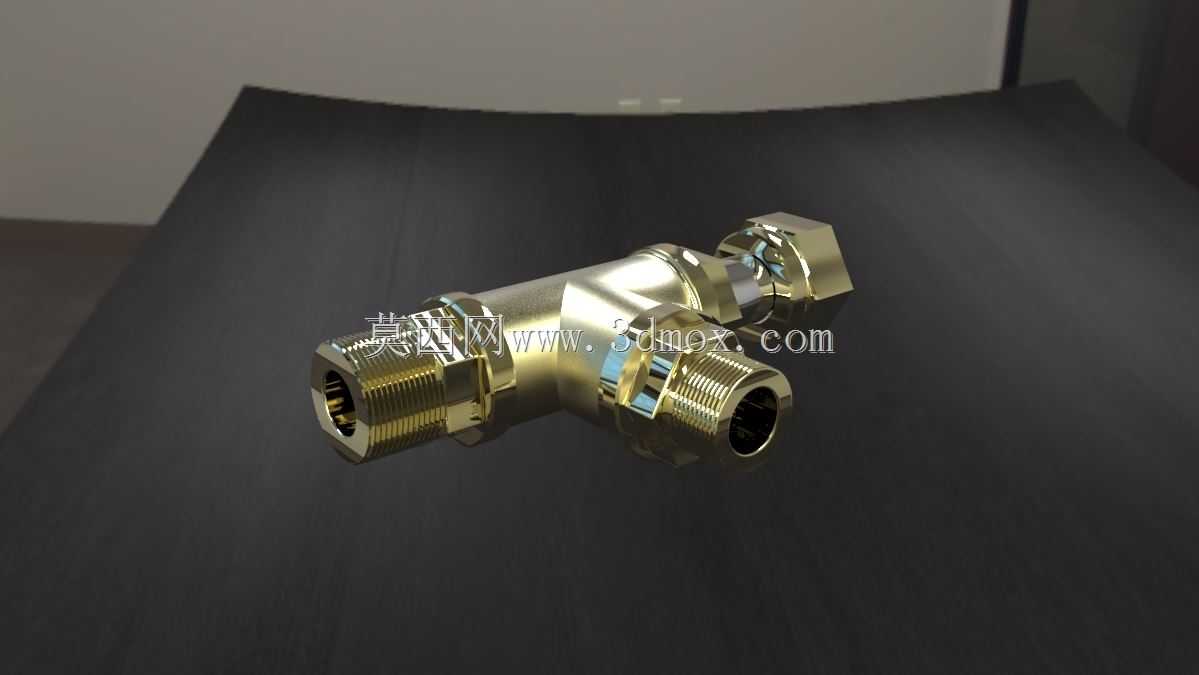

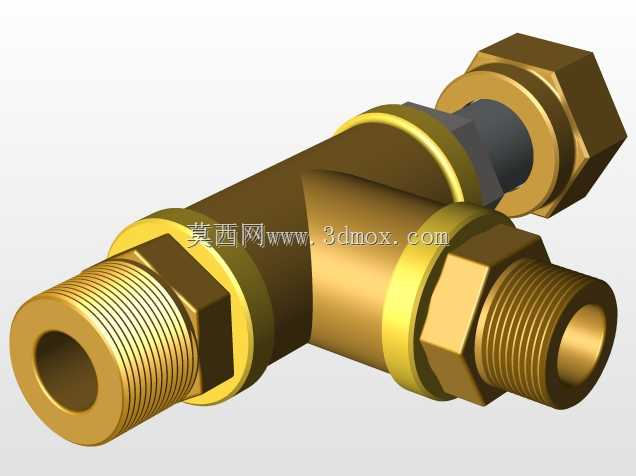

黄铜气动管路快插式三通接头组件

　　这套管路接头组件主要面向气动控制回路、低压流体输送场景的配装需求，覆盖了直通对接、直角转向、三通分流三类常用的管路连接形态，适配工业自动化生产线、小型气动工装、实验室气路排布等多类场景的配管作业。从实际选型角度看，这类接头的核心作用是实现不同通径硬管、软管的快速对接，减少管路安装时的螺纹密封作业量，同时保证连接部位的耐压密封性，避免气路、低压液路出现泄漏压降问题。

　　设计过程中首先考虑的是不同安装空间的适配性，比如直角转向款接头专门针对设备内部狭小走线空间，避免管路弯折半径过小导致的通流截面缩减、管路过早疲劳开裂问题；三通款则用于单路气源分接两个执行元件的场景，省去额外的管路拼接步骤，减少泄漏点数量。所有金属接头主体采用黄铜材质加工，一方面利用黄铜的自润滑特性降低螺纹旋合时的磨损，另一方面黄铜的抗锈蚀能力适配常规车间环境的使用需求，不会像普通碳钢接头那样长期暴露在潮湿空气里出现锈死拆不动的问题。

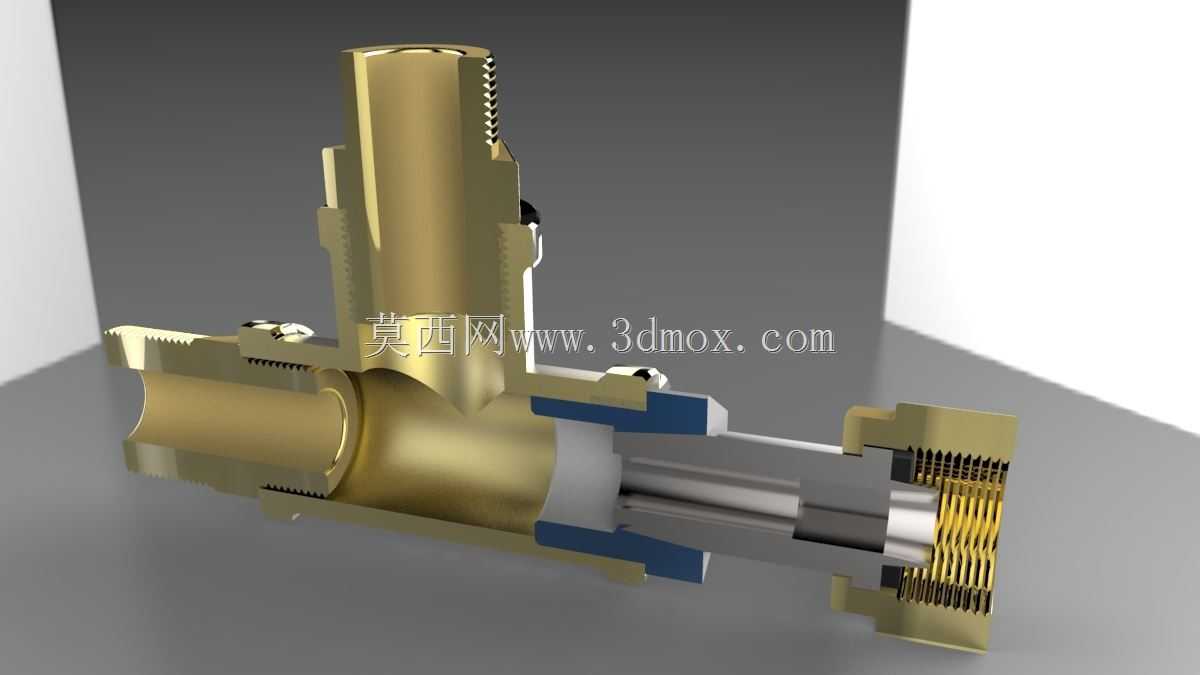

　　接头的密封结构做了分层设计，外露螺纹段采用标准管螺纹牙型，旋合时配合生料带或者密封胶即可实现端面密封；快插端内置弹性卡簧与丁腈橡胶密封圈，管路插入后卡簧自动卡紧管外壁，密封圈贴合管外壁实现径向密封，拆卸时只需要按压接头端部的压套即可松开卡簧拔出管路，不需要额外工具，日常维护更换管路的效率比传统螺纹套接提升数倍。不同规格的接头端部都做了六角拧动面，尺寸适配常规活动扳手、开口扳手的夹持尺寸，安装时不需要定制专用工装，现场配装的便利性较强。

　　从安装边界尺寸来看，直通款接头的总长度控制在常规管路排布的预留空间范围内，两端螺纹同轴度公差控制在0.1mm以内，避免安装后出现管路别劲的问题；三通款的三个接口轴线相互垂直，接口端面的平面度公差满足密封要求，安装时相邻接口的扳手操作空间预留充足，不会出现相邻接头干涉导致拧不紧的情况；穿板式快插接头专门针对设备面板、气路安装板的固定场景设计，自带锁紧螺母可以直接固定在面板开孔上，一侧接设备内部管路，一侧接外部气源，面板开孔尺寸匹配常规气动元件的安装开孔标准，不需要额外扩孔或者改制面板。

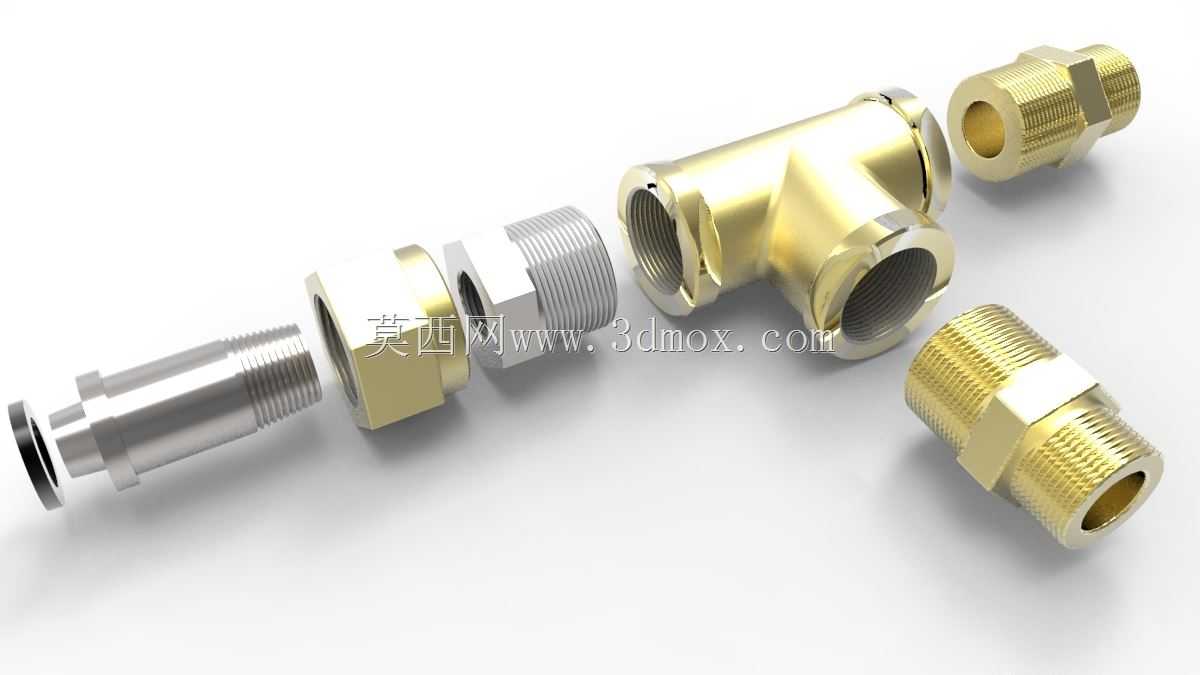

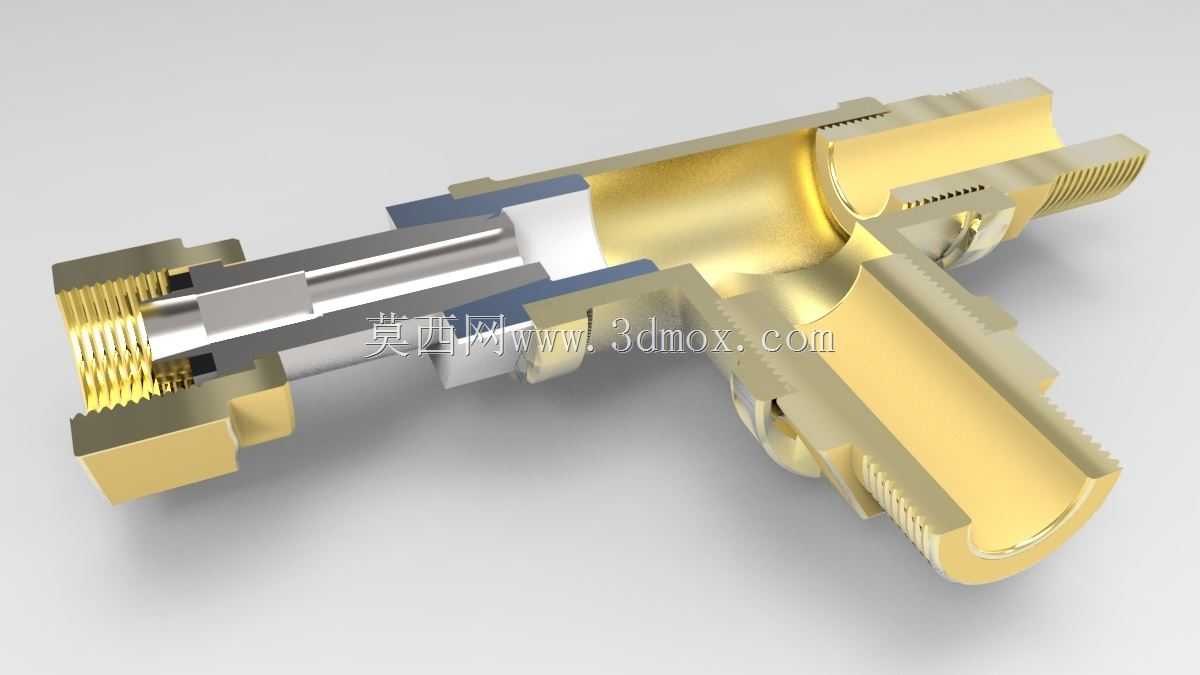

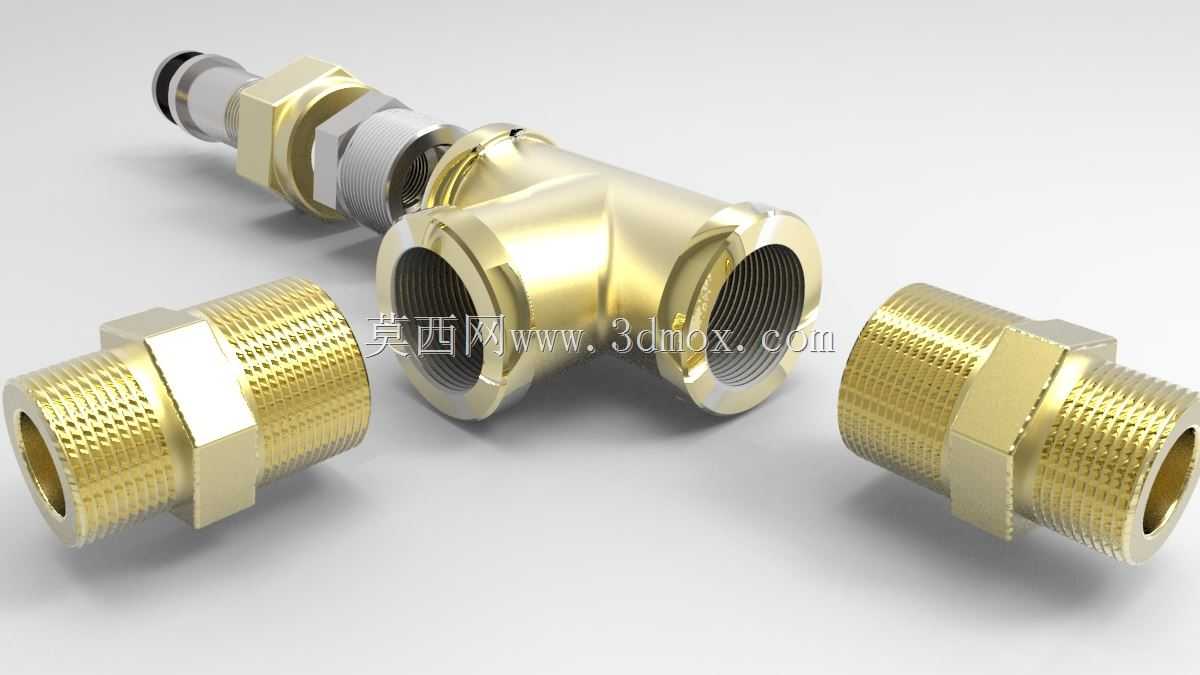

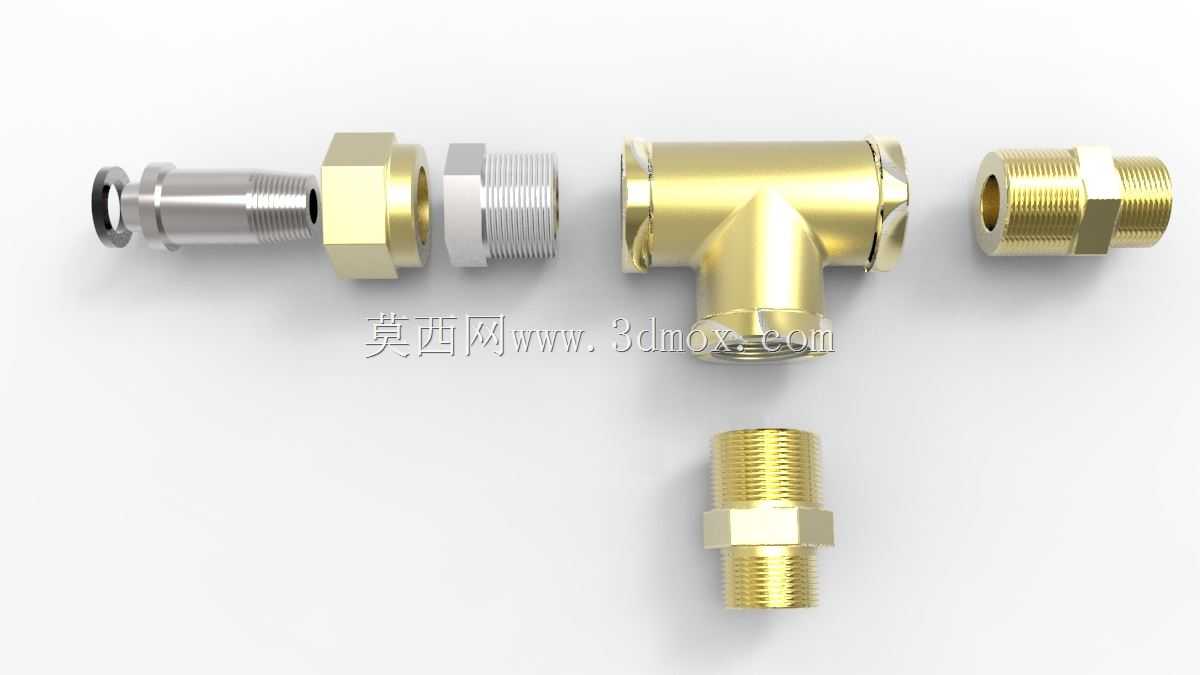

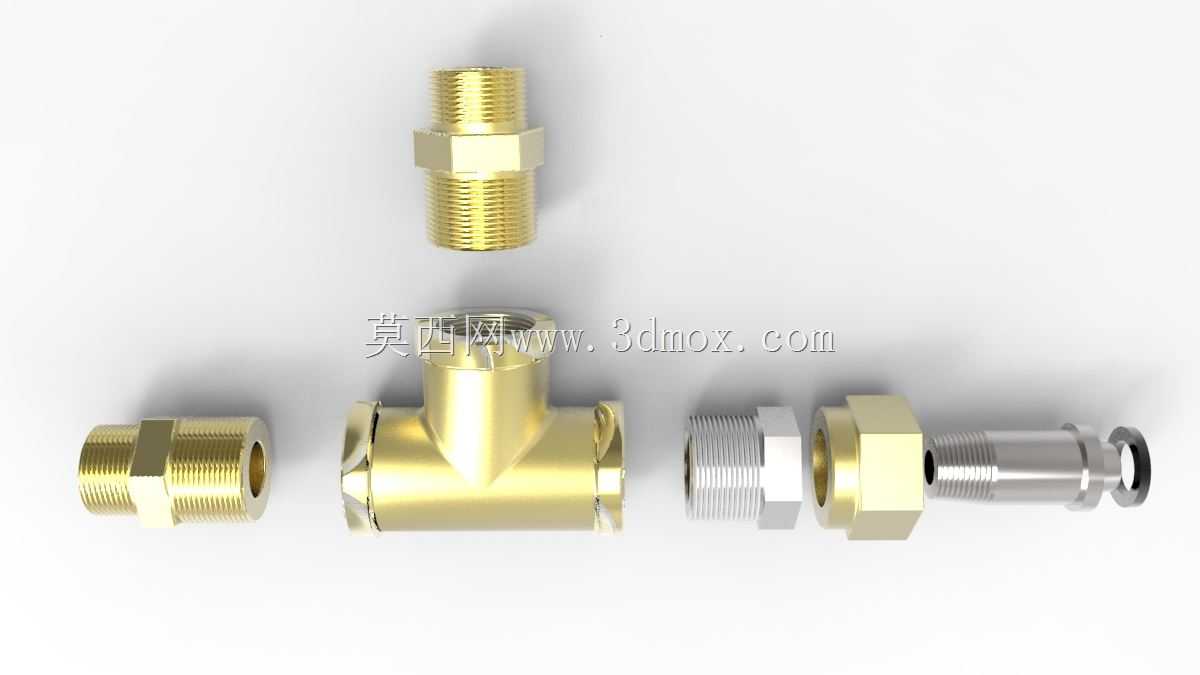

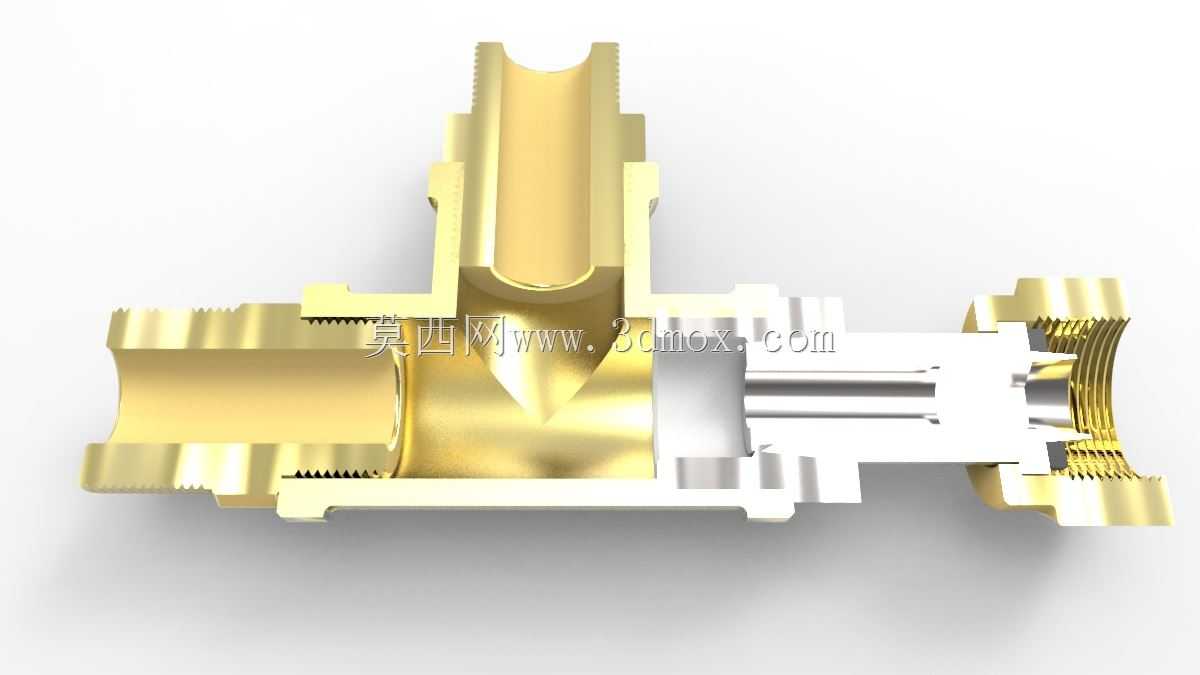

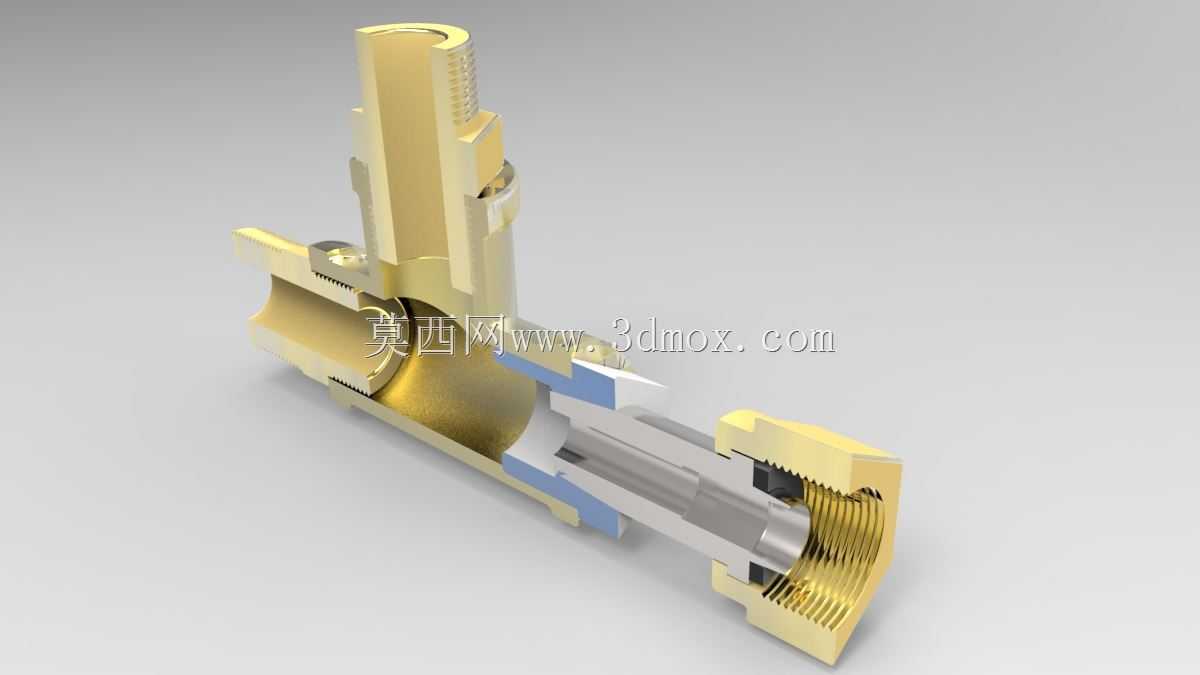

　　建模过程中对所有配合面做了公差还原，比如快插端的卡簧安装槽尺寸、密封圈槽的深度与宽度都严格按照气动接头的行业标准设定，螺纹段的牙型角、螺距都符合通用管螺纹的参数要求，导入装配环境后可以直接和对应规格的管路、电磁阀、气缸接口做配合验证，不需要额外调整尺寸。接头表面的加工纹理也做了还原，黄铜部位的车削纹理、镀镍部位的哑光金属质感、密封件的橡胶质感都和实物一致，做设备整体渲染时可以直接复用材质参数，不需要重新调整材质属性。

　　实际使用中这类接头的额定工作压力适配常规0.8MPa以内的气动系统需求，工作温度范围覆盖-20℃到80℃，可以满足大部分工厂车间的环境使用要求，不会因为夏季车间温度升高或者冬季低温出现密封失效问题。接头内部的通流孔做了倒角过渡处理，避免直角锐边导致的气流紊流、压降增大问题，保证气路输送的稳定性，减少因为通流不畅导致的气缸动作迟缓、压力不足等问题。
