创意花型多面拓展电源插座设计

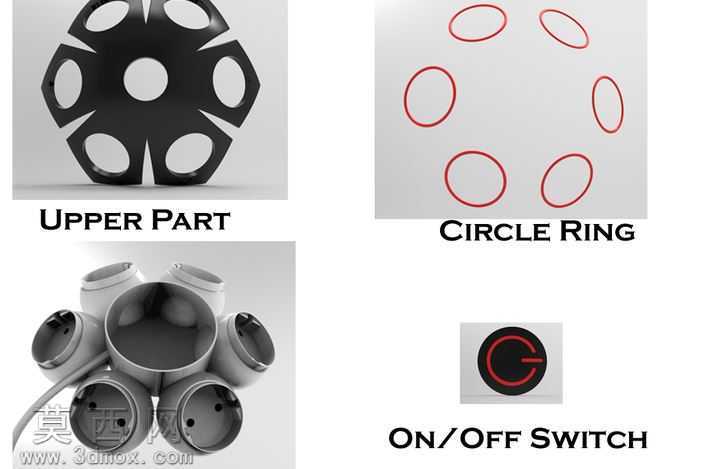

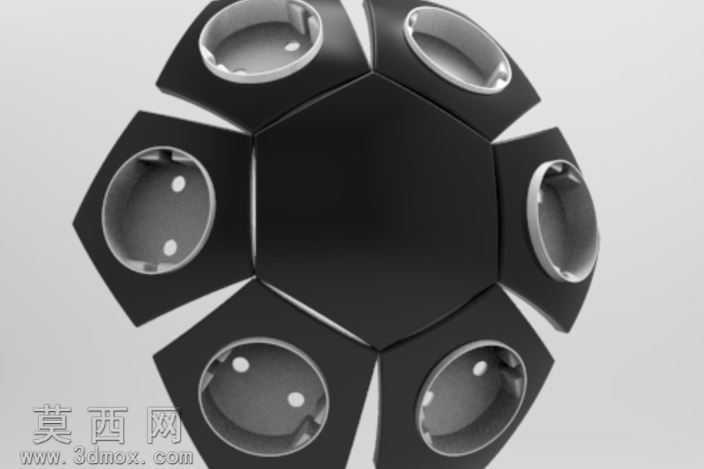

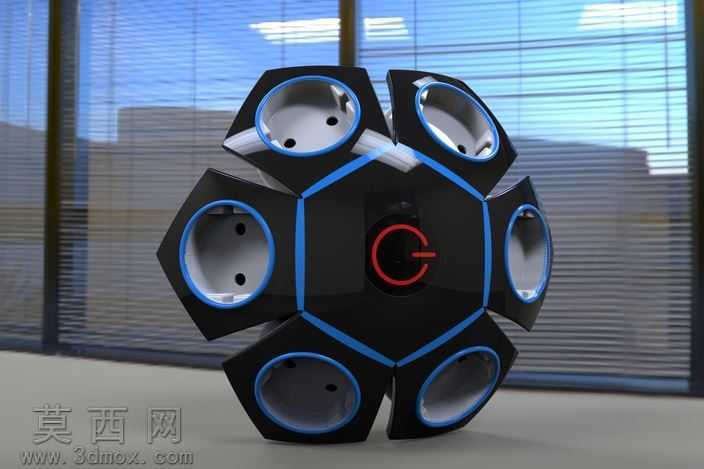

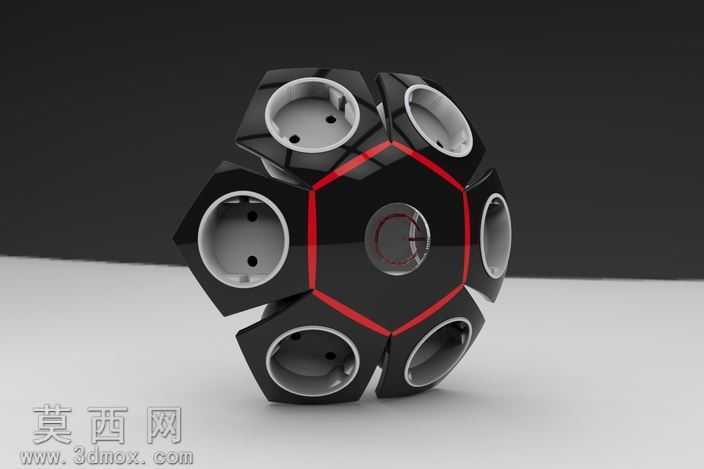

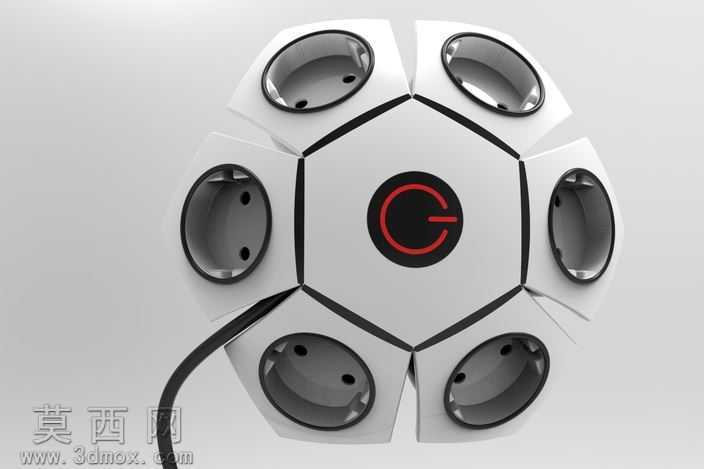

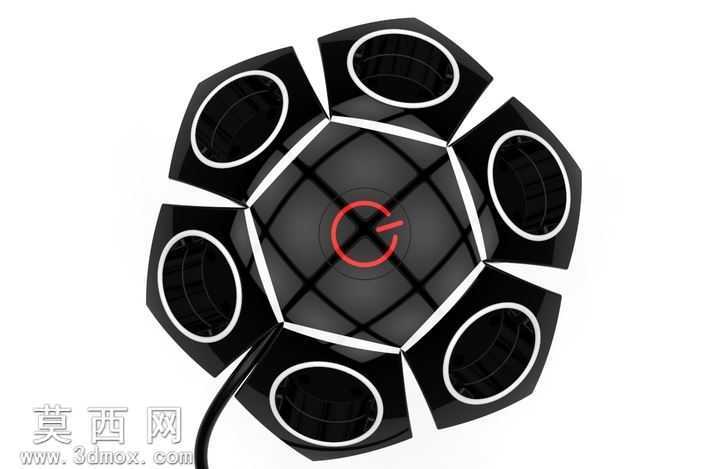

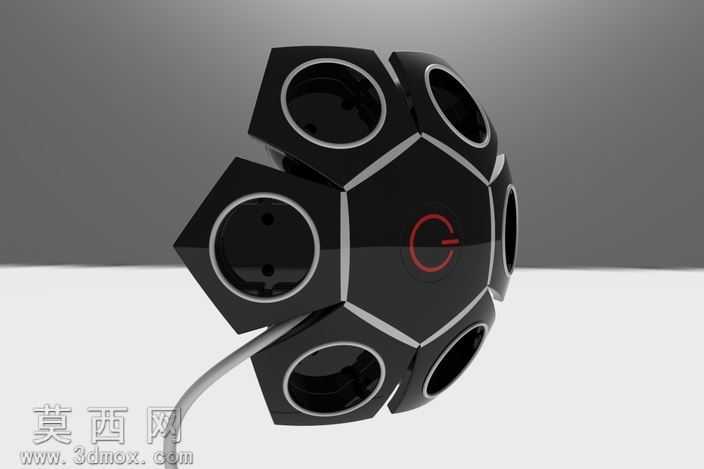

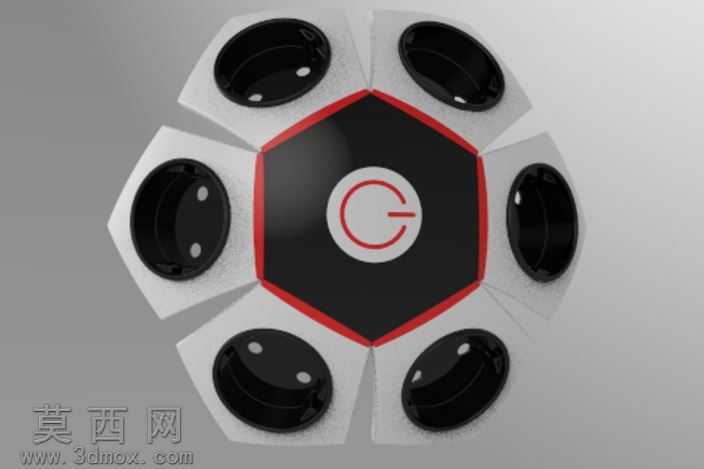

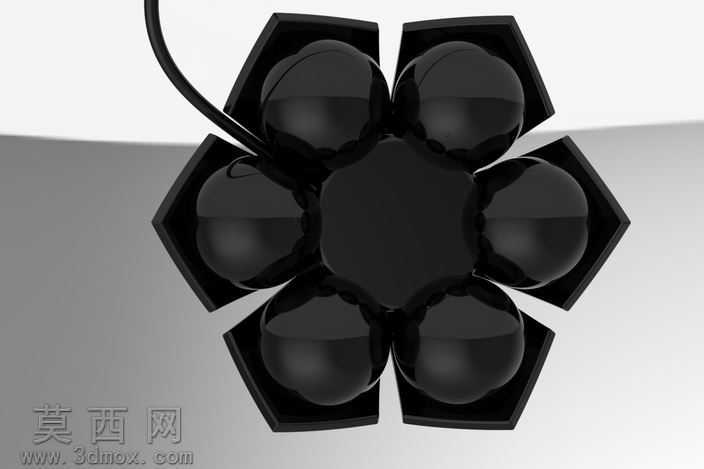

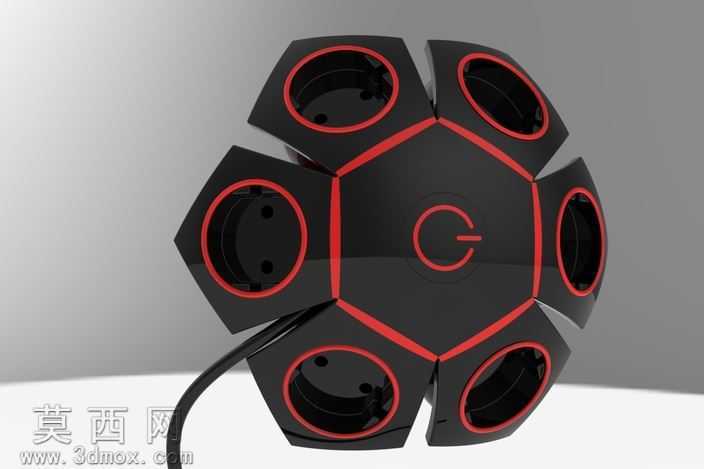

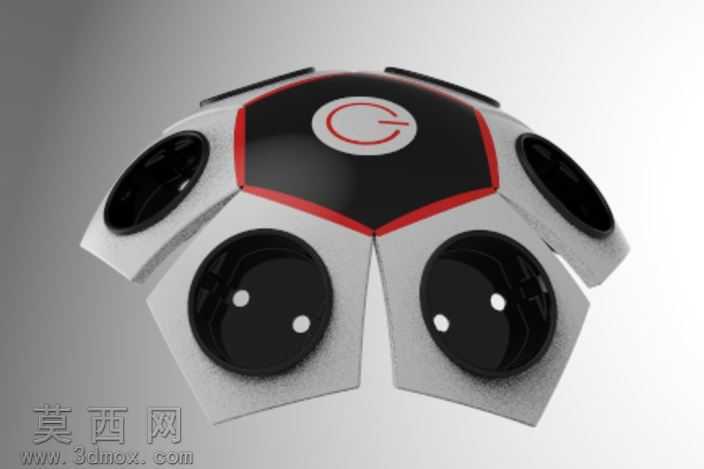

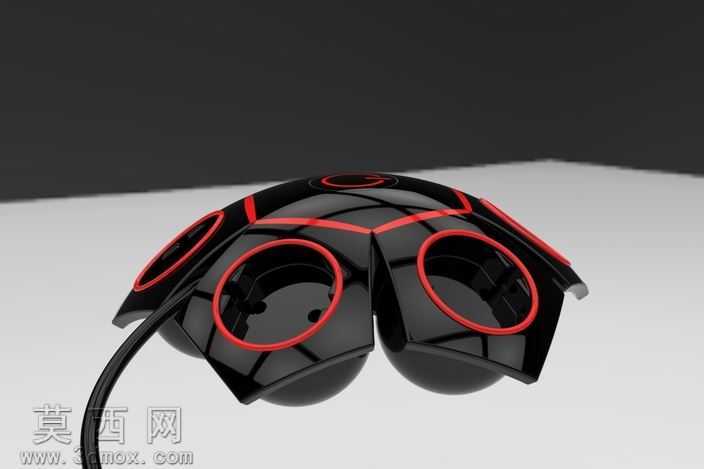

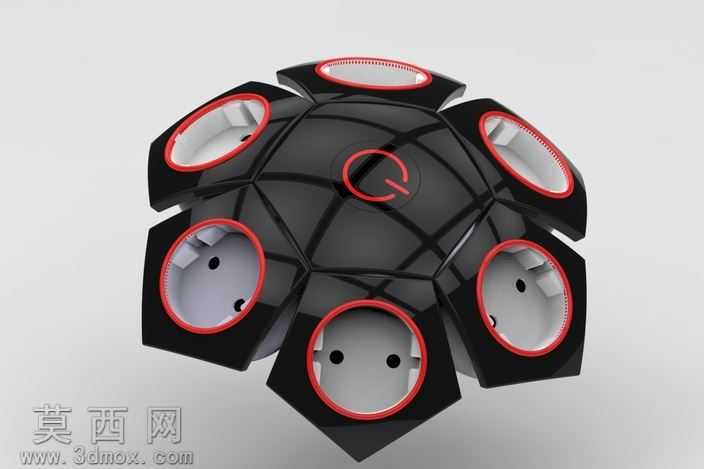

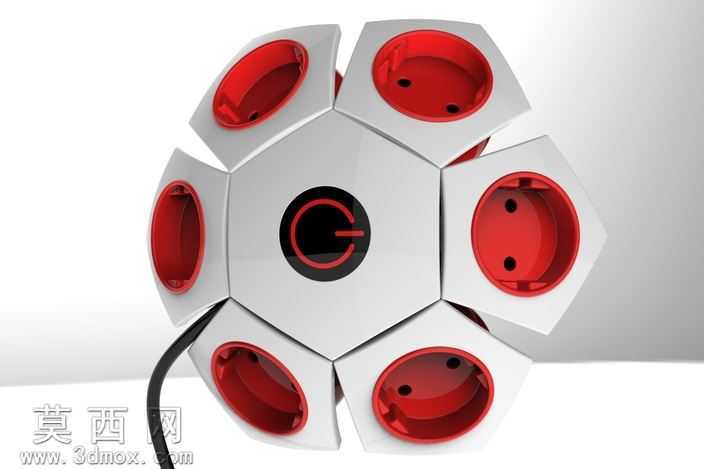

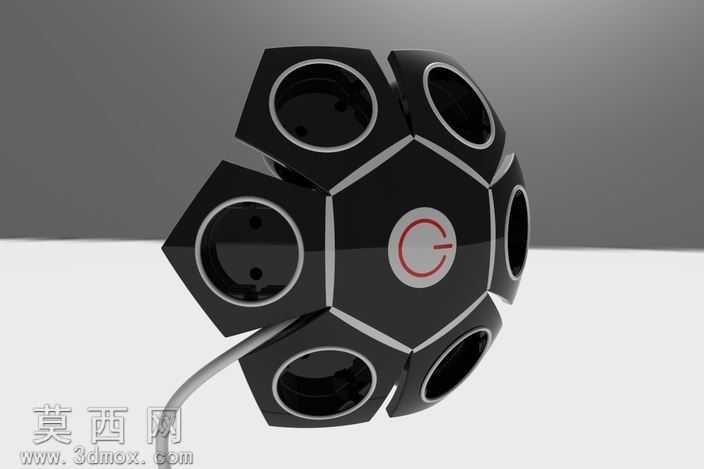

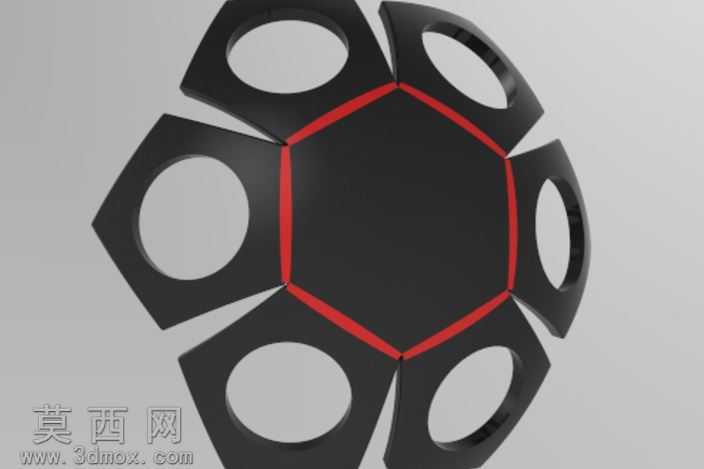

本作品为创意花型结构的多面拓展电源插座，建模阶段采用多边形拼接的参数化设计思路，先以中心正六边形作为核心基座，围绕基座均匀排布六个五边形插座模块，整体拼接后形成饱满的花型球状外观，所有模块的拼接缝隙做了0.2mm的公差预留，既保证装配贴合度，也避免结构干涉。建模过程中对每个插座模块的插孔区域做了精准的尺寸规范，适配国标两孔、三孔插头的插入尺寸，插孔内部的铜片接触位做了隐藏式结构设计，在外观上仅呈现规整的红色插孔内圈，兼顾安全性与视觉整洁度。中心区域设置了带环形指示灯的电源按键，按键做了下沉式设计，按键表面的电源标识做了凹凸纹理处理，既方便盲操作识别，也避免日常使用中的误触。材质渲染阶段，插座外壳采用哑光白色阻燃PC材质，调整材质的粗糙度参数为0.6，反射率设置为0.15，还原家用阻燃塑料的细腻磨砂质感；插孔内圈采用亮面红色阻燃PC材质，粗糙度设置为0.2，添加轻微的反射效果，与白色外壳形成鲜明的视觉对比，方便用户快速识别插孔位置；电源线采用黑色哑光橡胶材质，出线位置做了防弯折的应力锥结构设计，模拟真实电源线的柔软质感与抗弯折结构。结构设计上，每个五边形模块都可独立作为插座单元，内部预留了铜排走线的空腔，中心基座内部设置了电路整合腔，可将六个模块的线路统一汇总后连接电源线，整体结构无需额外的外接拓展部件，六个面均可独立插入插头，避免了传统排插插头互相遮挡、无法同时使用的问题。设计思路围绕桌面用电场景的痛点展开，传统长条形排插占用桌面横向空间，且相邻插孔间距不足，大体积插头经常出现占位冲突，这款花型球状插座采用立体多面布局，将插孔分布在六个不同朝向的面上，每个插孔都拥有独立的操作空间，同时球状造型相比传统排插更具设计感，可作为桌面装饰摆件融入家居环境，电源线从基座侧方引出，可灵活放置在桌面中心位置，方便各个方向的用电设备取电。渲染阶段采用柔光棚拍的光照方案，主光源从45度斜上方打光，添加两个辅助柔光灯弱化阴影，突出外壳的磨砂质感与红色插孔的色彩对比，最终呈现的效果兼具产品的结构展示性与视觉吸引力。
