水压机用管材成形冲压工装结构

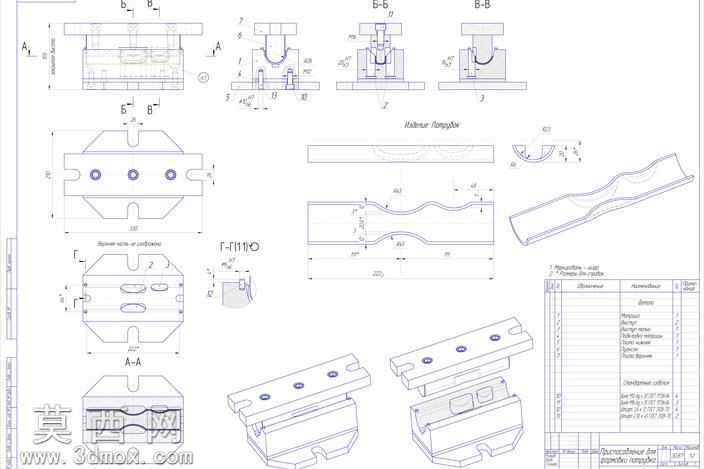

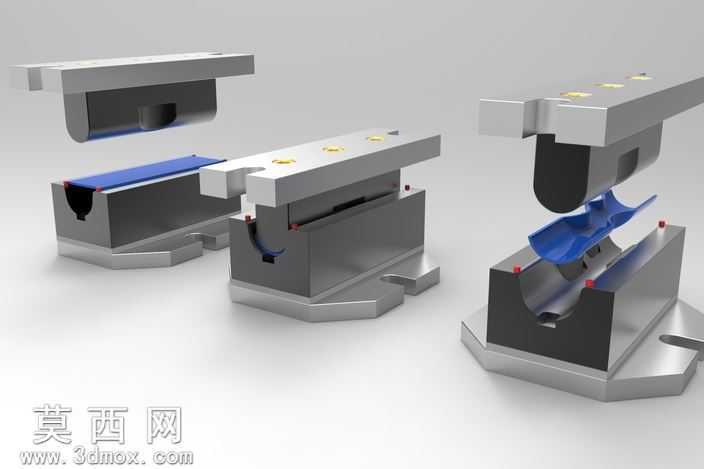

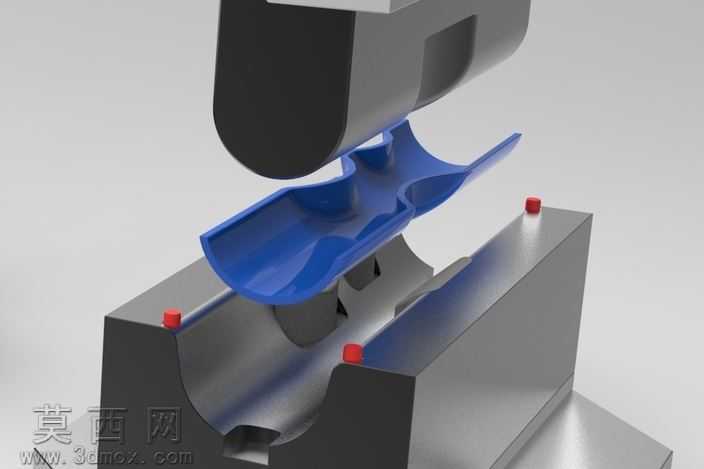

本作品为应用于水压机作业场景的管材成形加工工装三维模型，整体采用模块化分体式结构设计，通过三维建模软件完成全参数化结构搭建，建模过程中严格遵循机械加工工装的装配公差规范，对上下模的合模导向间隙、成形型腔的曲面轮廓、安装定位基准面都做了精准的参数约束，确保模型可直接对接后续的工程图导出与加工生产环节。渲染阶段采用工业级金属材质表现方案，上下模座、模仁基体部分赋予磨砂合金钢材质，还原经过调质处理后的模具钢哑光金属质感，表面的安装螺丝孔、定位销孔做了倒角细节处理，边缘添加真实的加工高光反射效果；成形接触的型腔部位赋予抛光模具钢材质，表现出高硬度工作面的细腻金属光泽；待加工的管材工件赋予蓝色半透明工程材质，清晰展现管材在合模过程中的形变状态与型腔贴合效果，场景采用三点布光方案，主光从侧上方投射勾勒模具的硬朗轮廓，辅光补全暗部结构细节，顶光强化金属表面的质感层次，整体渲染效果真实还原工业工装的实际外观。结构设计上，整套工装分为上模冲压单元、下模承载单元、侧向定位组件三个核心部分，上模设置有与管材外轮廓匹配的弧形冲压头，背部设计有与压力机滑块连接的安装槽与紧固螺孔；下模设置有对应弧度的成形型腔，型腔两侧布置有红色弹性定位销，用于管材放置时的径向定位，避免冲压过程中管材发生偏移；模座底部设计有标准的机床安装定位边与固定槽，可直接适配常规水压机的工作台安装尺寸。设计思路围绕管材冷压成形的工艺需求展开，针对薄壁管材成形过程中易出现的起皱、开裂、形变不均问题，将型腔曲面做了渐进式弧度过渡设计，合模过程中通过上下模型面的逐步贴合，让管材受力从两端向中间均匀传递，保证成形后管材的壁厚均匀性与轮廓精度；分体式的模仁设计可根据不同管径的加工需求快速更换模仁组件，无需更换整套模座，大幅降低多规格管材加工的工装成本，定位销采用弹性伸缩结构，管材放置时可自动适配定位，合模时可自动回缩避让，无需额外的人工锁紧操作，有效提升加工效率。
