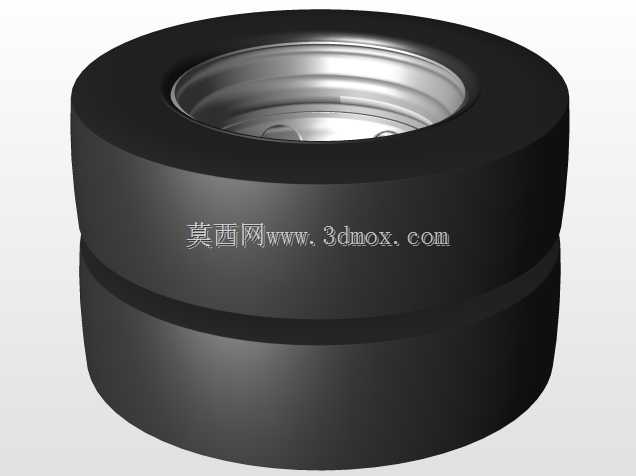

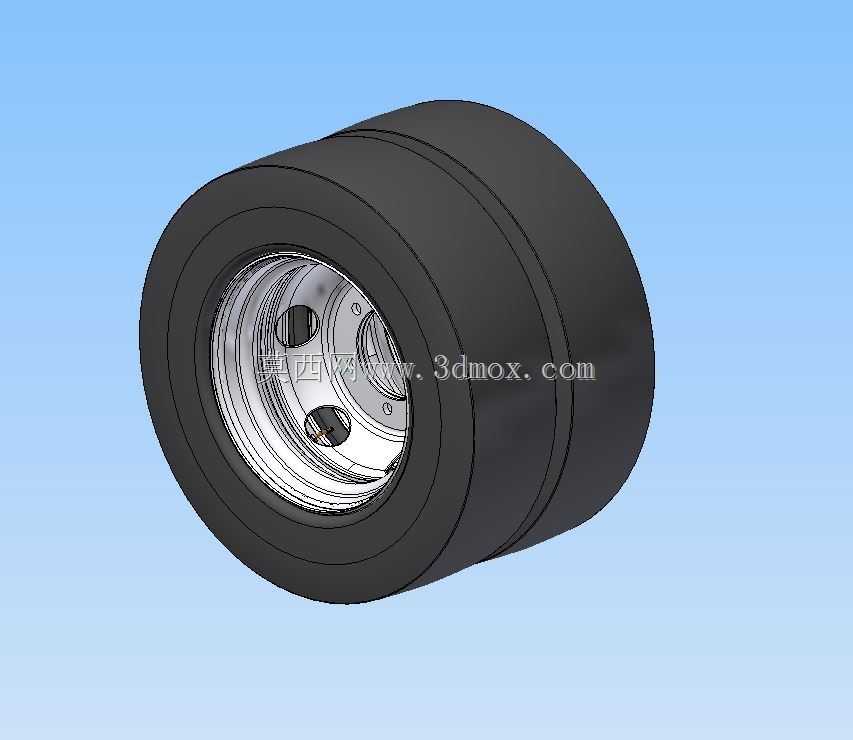

工业重载双轮组行走轮结构设计

　　该双轮组结构主要面向厂区重载搬运设备、仓储堆高设备、场内转运拖车的行走系统配套，常见于无轨式场内作业车辆的从动轮组设计，也可适配部分低速重载AGV的行走端结构，在厂区平整硬化路面、仓储环氧地坪、工业厂房水泥地面场景下均可适配使用，相比单轮结构，双轮并排布置的形式可在同等轮宽尺寸下分散接地比压，降低单位面积地面载荷，避免对软质地坪造成压痕损伤，同时在过路面接缝、小幅度凸起障碍时，双轮的先后接触特性可降低行走冲击，提升设备运行平稳性。从结构设计逻辑来看，该轮组采用橡胶外层加金属轮毂的复合结构，外层橡胶采用高耐磨耐撕裂配方，邵氏硬度控制在适合重载行走的区间，既保证足够的承载能力，又能吸收路面微小振动，降低行走过程中的噪音传递；

　　内层金属轮毂采用一体化机加工结构，轮毂中心设置轴承安装位，可适配标准深沟球轴承或圆锥滚子轴承，根据承载需求选择对应轴承规格即可完成轮组与轮轴的装配，轮毂端面预留的安装孔位可适配端盖、防尘密封件的安装，避免厂区粉尘、杂物进入轴承滚道，延长轮组维护周期。在安装边界设计上，该轮组的宽度、外径尺寸经过匹配计算，双轮并排安装后总宽度控制在适配常规窄型轮架的范围内，轮毂中心的安装孔同轴度公差严格控制，避免装配后出现轮组偏摆、啃轮的问题；轮组的径向跳动、端面跳动公差满足工业行走轮的通用精度要求，在额定载荷下运行时不会出现周期性振动。从实际使用场景的适配性来看，这类双轮结构常被用于大吨位手动液压搬运车、电动堆高车的前部承载轮，

　　也可作为重型平板拖车的辅助支撑轮，在部分需要低速大载荷行走的工业设备上，该轮组的双轮布置形式可在不增加单轮直径的前提下提升整体承载能力，避免单轮直径过大导致设备底盘高度过高、重心上移的问题。设计过程中需要重点校核橡胶层与金属轮毂的结合强度，避免重载工况下橡胶层与轮毂脱粘分离，同时轮毂的轴承安装位需要设置合理的过盈配合公差，保证轴承装配后不会出现跑内圈、跑外圈的失效问题；轮组的圆角过渡位置均做了应力释放处理，避免长期交变载荷下轮毂出现应力集中开裂的问题。在路面适配性上，该轮组的橡胶胎面采用光面设计，接触地面时接地面积均匀，不会在环氧地坪上留下胎面压痕，同时光面胎面不易嵌入厂区地面的铁屑、杂物，减少杂物对胎面的割伤损伤，

　　适合在室内工业场景长期使用；双轮之间预留了合理的间隙，避免运行过程中两轮相互摩擦产生额外阻力，同时间隙尺寸控制在合理范围，不会因为间隙过大卡入地面的硬质杂物造成卡滞。从装配流程来看，该轮组可直接与标准轮架、轮轴配合装配，不需要额外定制非标连接件，轮毂上的密封槽可直接适配标准尺寸的防尘密封圈，装配时仅需要将轴承压入轮毂安装位，穿入轮轴后加装端盖固定即可完成组装，后期维护时仅需要定期检查轴承润滑状态、橡胶胎面磨损量即可，维护成本较低。在承载能力匹配上，该尺寸规格的双轮组单组额定承载可覆盖多数场内中重载搬运设备的需求，相比同尺寸单轮承载能力提升40%以上，同时接地比压降低30%左右，对地面的友好度大幅提升，适合对地面保护有要求的精密加工车间、成品仓储区域使用。
