可移动折叠式户外酒水售卖拖车结构设计

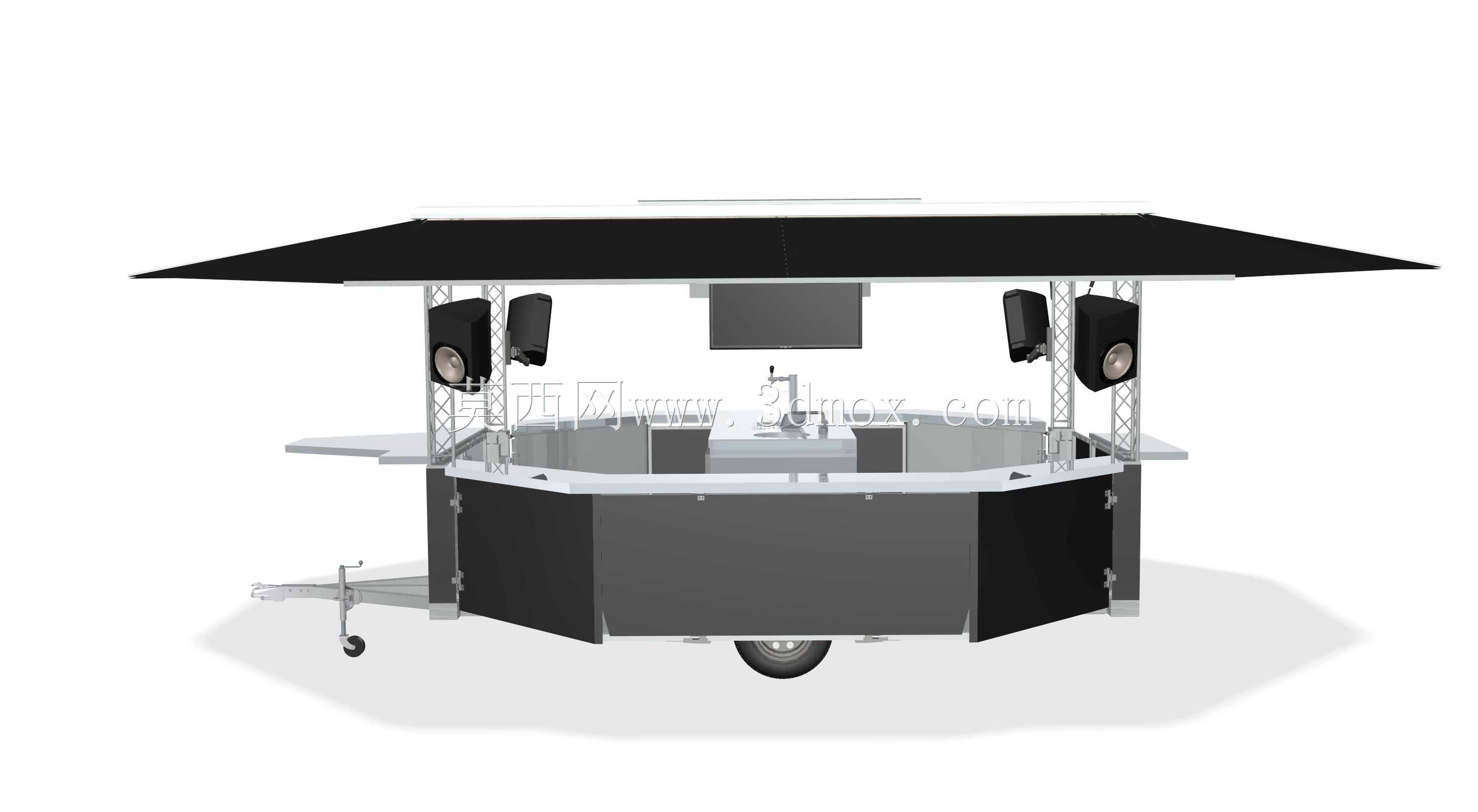

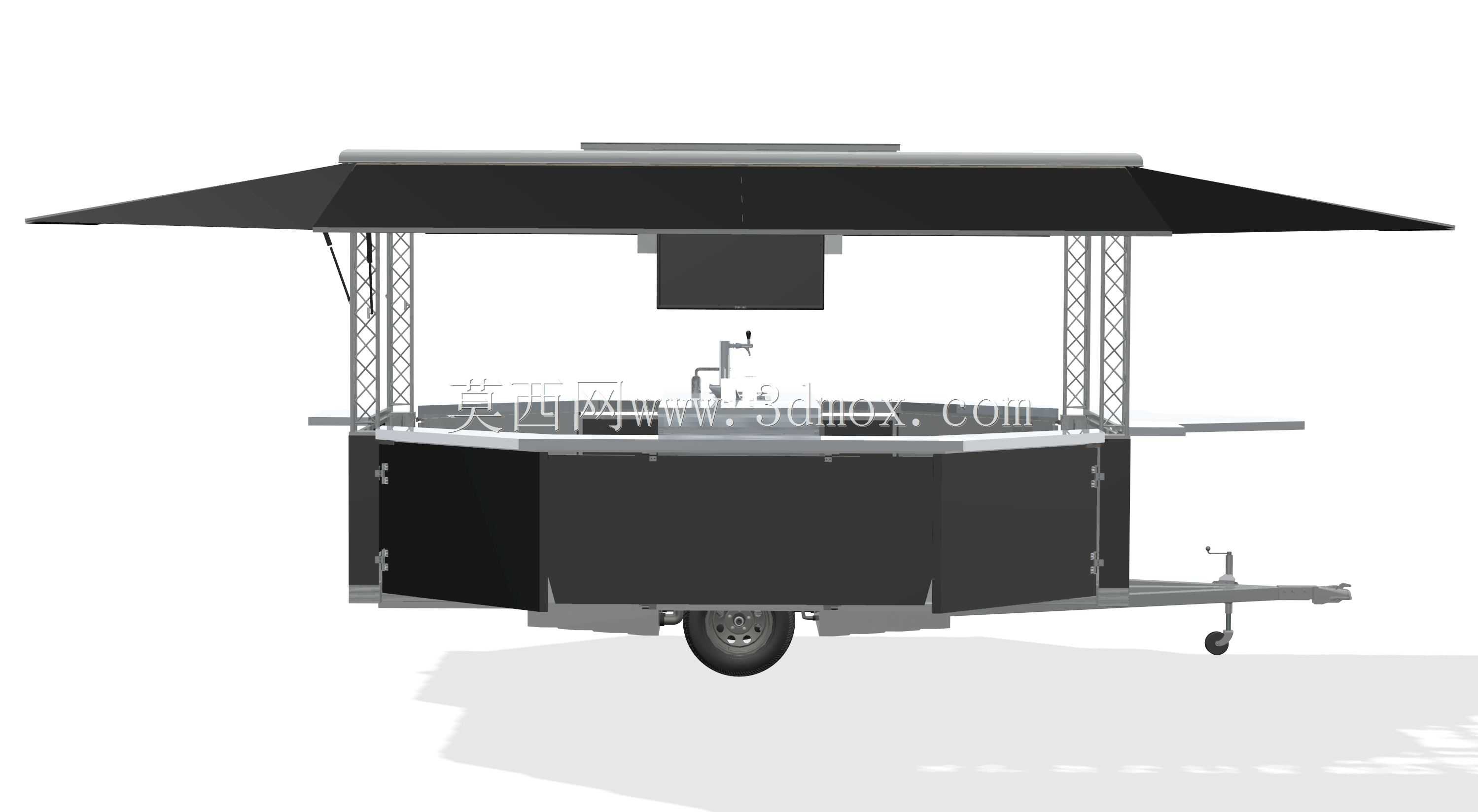

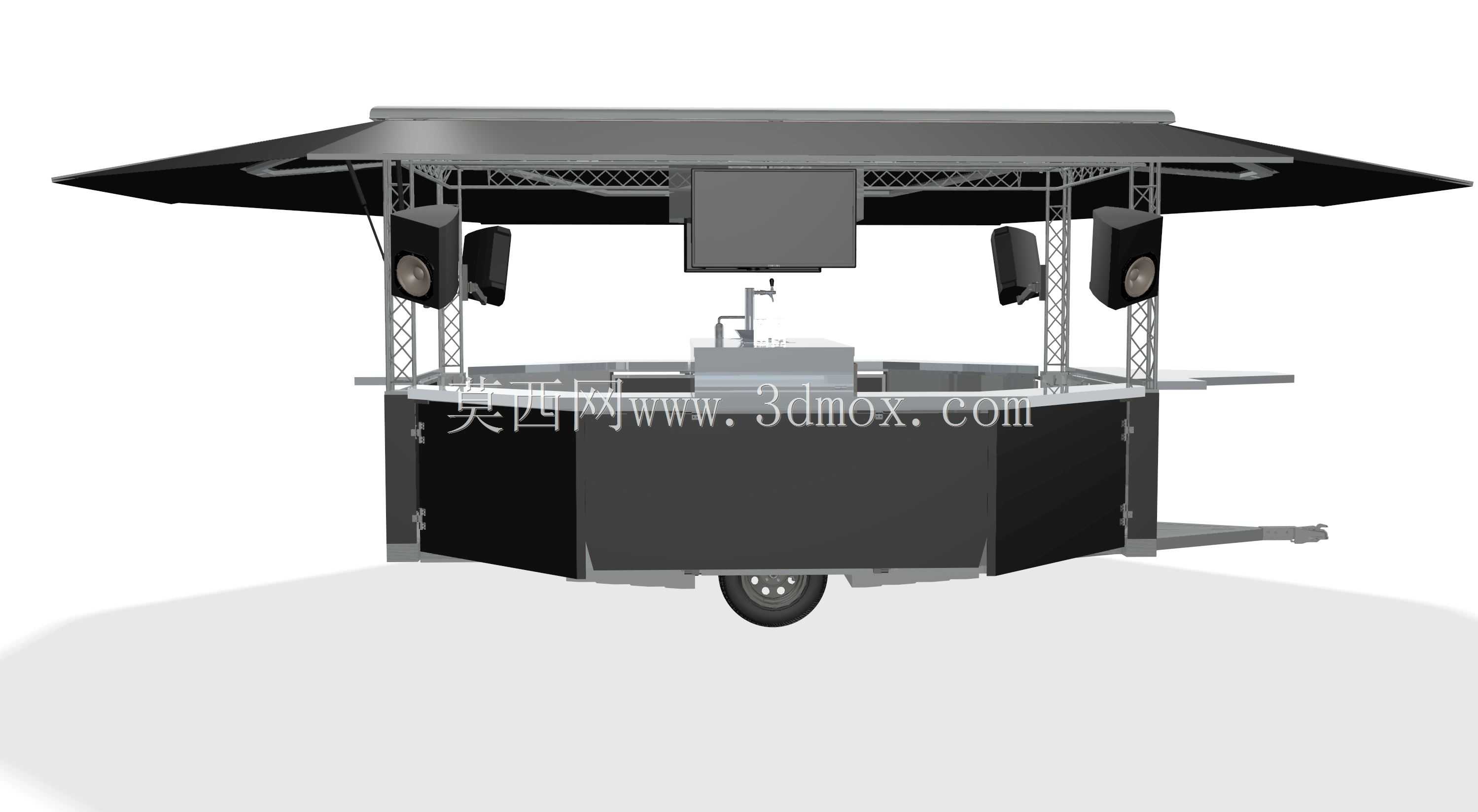

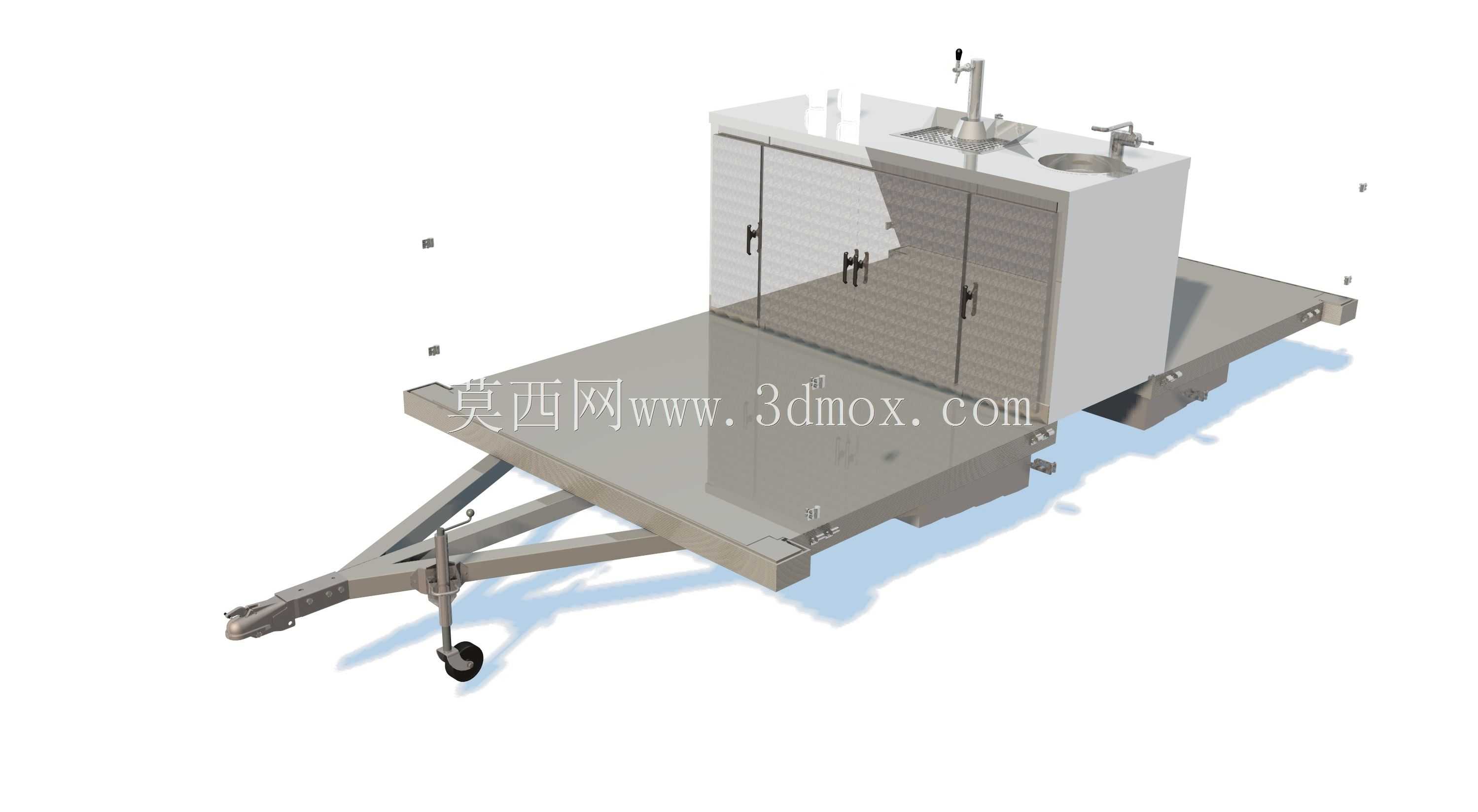

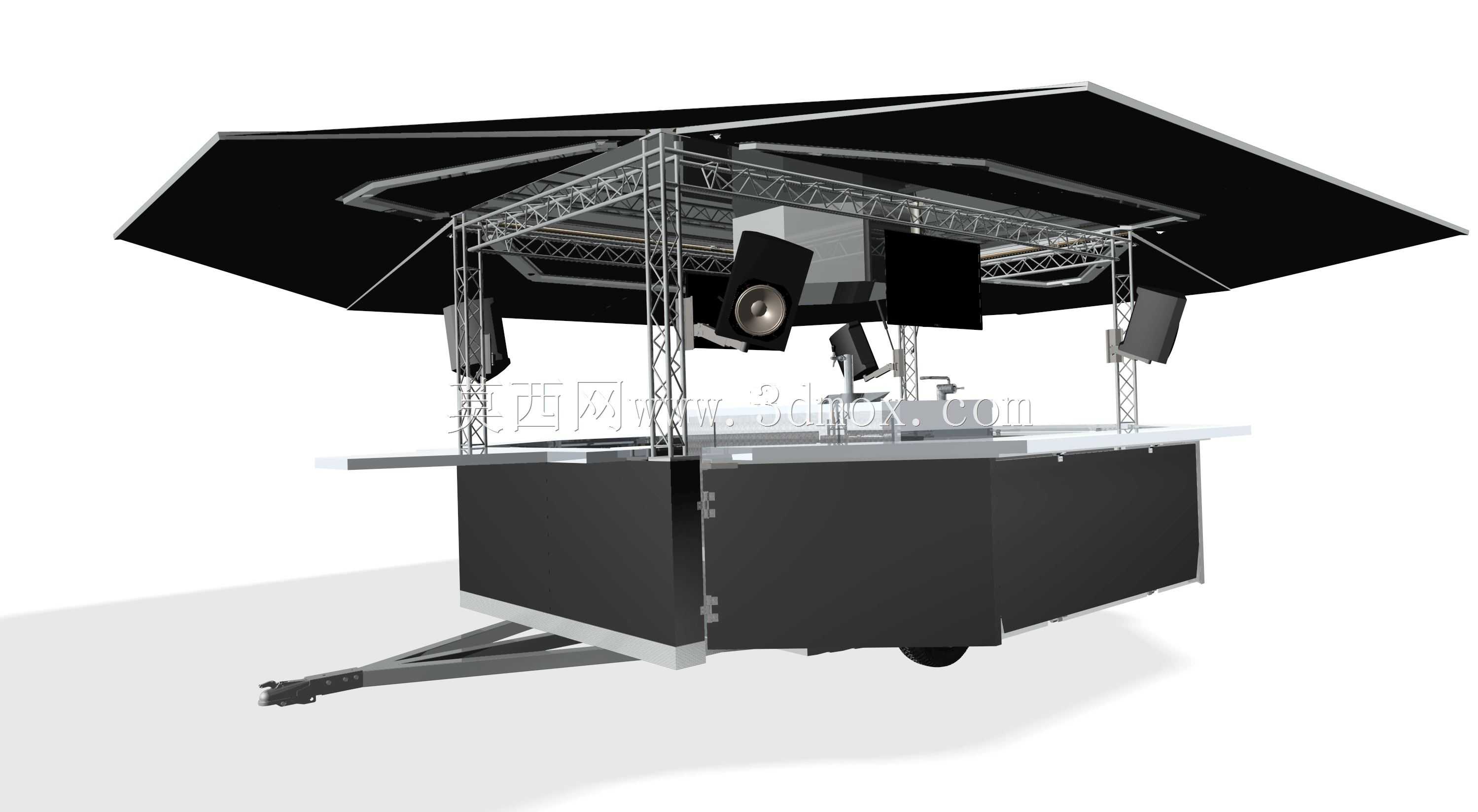

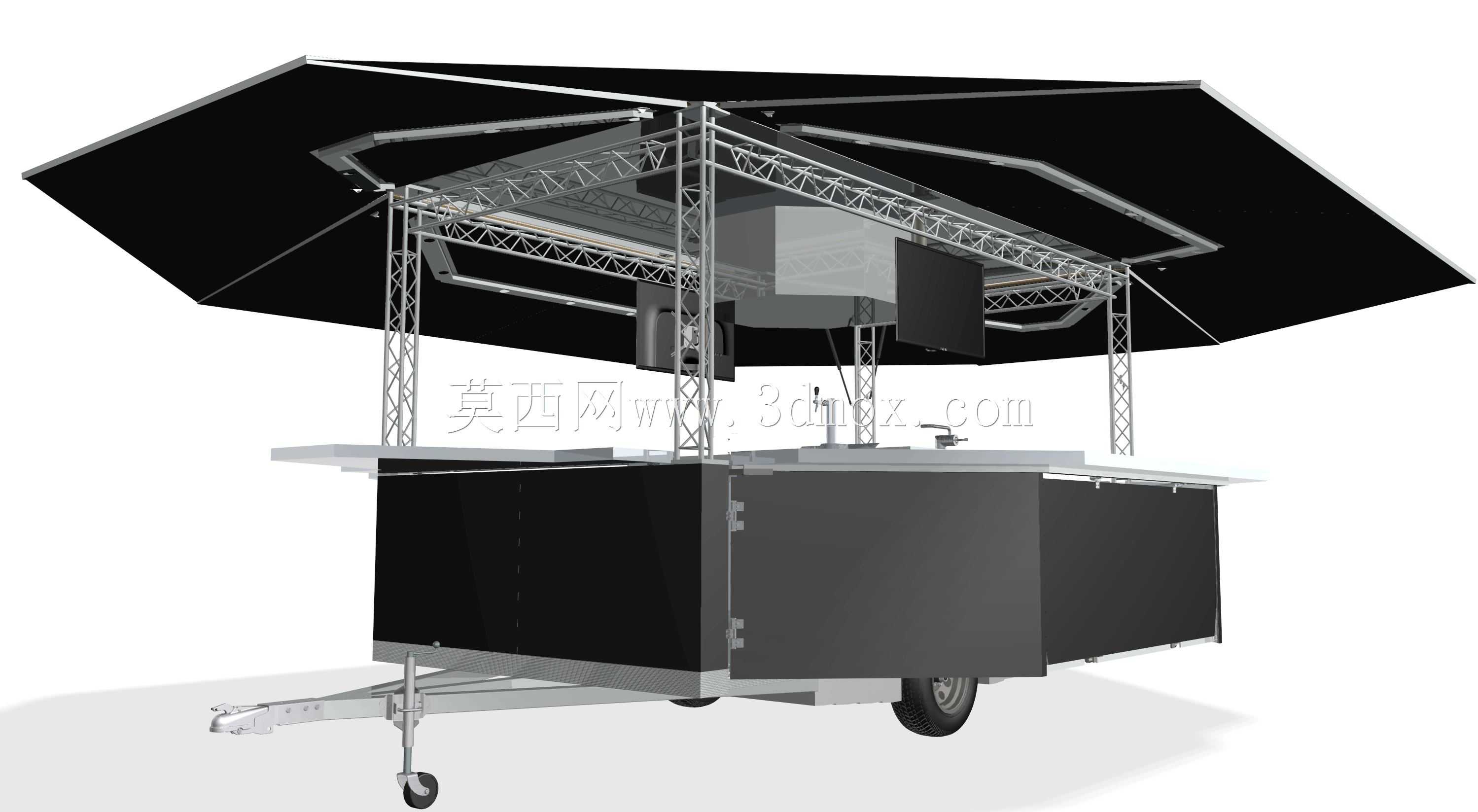

　　这款可移动户外酒水售卖拖车的结构设计，核心围绕户外临时商业场景的快速部署需求展开，常见应用于户外音乐节、市集活动、景区临时服务点、商业外摆等场景，可独立完成酒水存储、售卖、现场调制的全流程作业，无需额外搭建固定操作台。从结构布局来看，整车采用单轴双轮的拖挂式底盘设计，底盘前部设置可伸缩的牵引连接结构，也就是常规认知中的拖车杆部位，该部位在拖行状态下可与牵引车辆的后拖钩可靠连接，驻车状态下可通过前部的支撑支腿落地，配合后轮形成三点稳定支撑，避免停靠时出现侧倾或晃动。底盘上方的厢体部分采用封闭式钣金结构，厢体侧面设置可向上翻折开启的售卖窗口，窗口翻板展开后可直接作为延伸操作台使用，关闭后可完全封闭厢体内部空间，对存储的酒水、

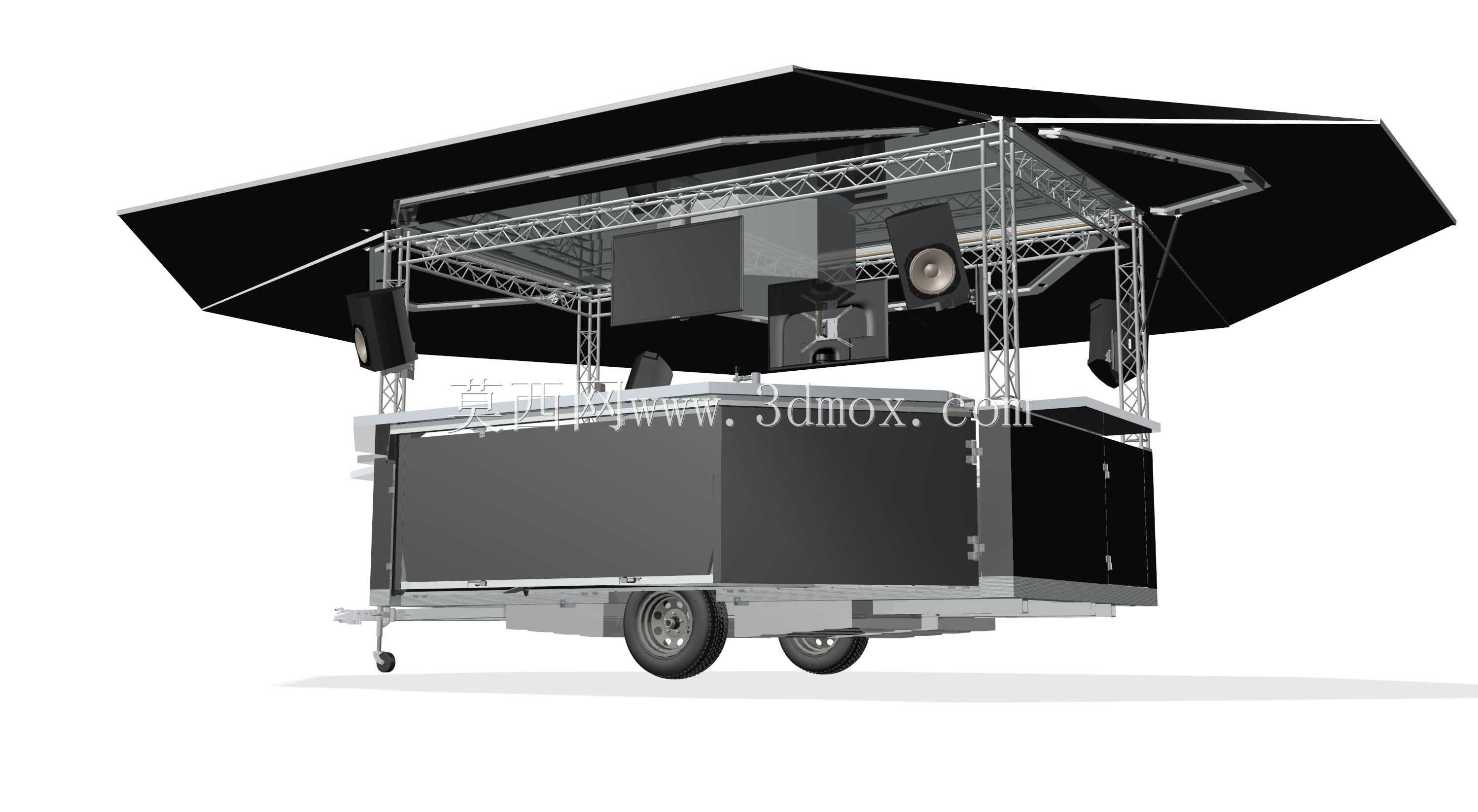

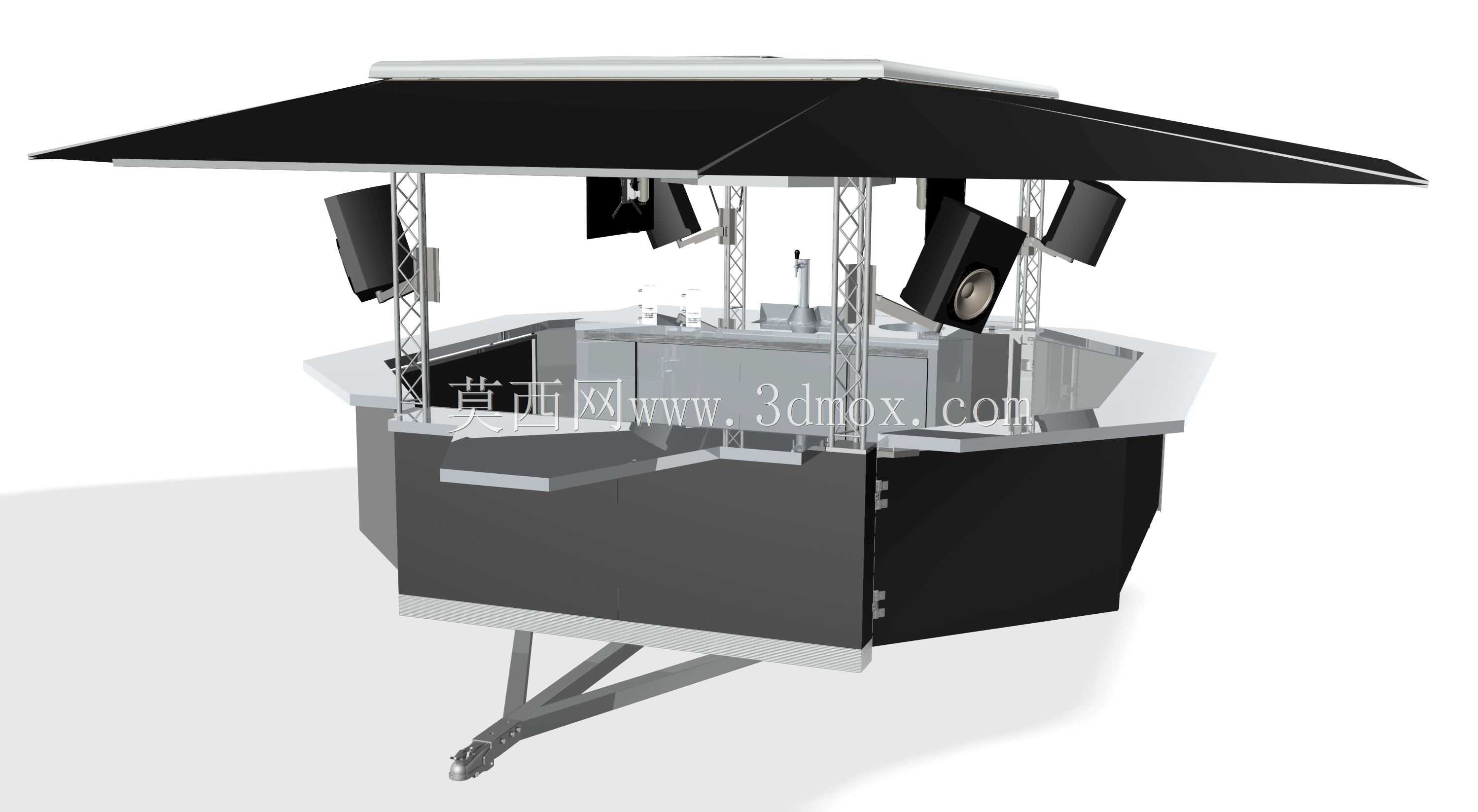

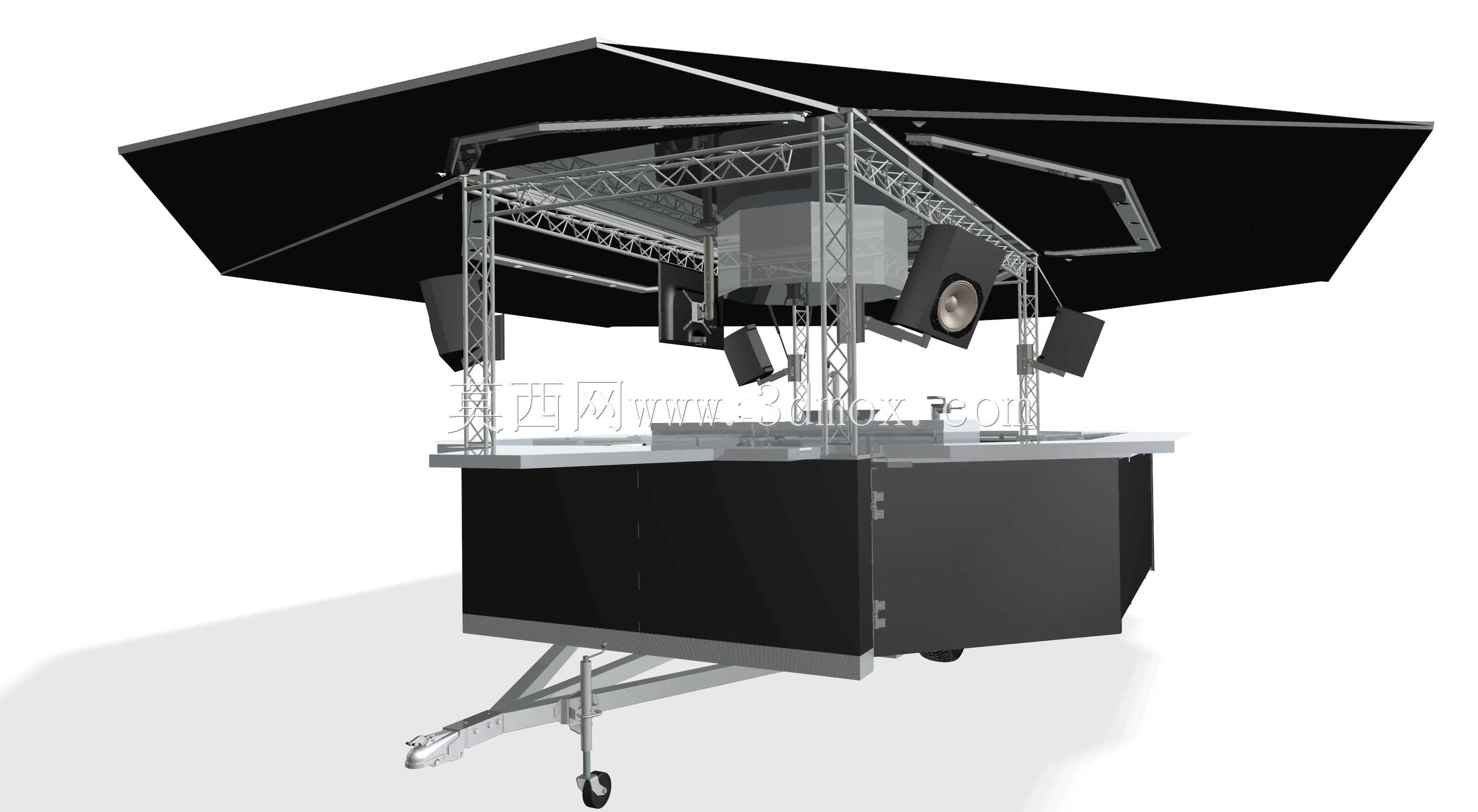

　　器具形成防护，满足转场运输过程中的防尘、防雨需求。厢体顶部的折叠顶棚采用桁架式支撑结构，顶棚骨架采用轻量化铝合金型材拼接，展开后可形成覆盖整车及周边操作区域的遮阳挡雨空间，顶棚下方预留了音响、照明设备的安装点位，可直接挂载专业演出级音响与氛围照明设备，适配户外休闲场景的氛围营造需求，顶棚折叠后可完全收平贴合在厢体顶部，不会超出整车运输的外廓尺寸边界，满足道路拖行的尺寸要求。从设计思路层面，该结构优先考虑了转场效率与部署速度，所有展开结构均采用快锁式连接机构，无需额外辅助工具，2名操作人员可在15分钟内完成从拖行状态到营业状态的全部展开作业，收折过程同样便捷，可快速完成转场准备。厢体内部预留了冷藏设备、制冰设备、酒具存储的安装空间，

　　内部层架可根据存储需求调整高度，适配不同规格的酒水容器与操作器具存放。整车的外形尺寸在拖行状态下控制在常规小型拖挂车辆的通行范围内，宽度不超过2.2米，高度不超过2.5米，长度不超过4.5米，可满足普通城市道路的通行要求，无需办理特殊超限运输手续。顶棚完全展开后，覆盖范围可延伸至厢体周边1.5米的区域，可为操作人员及等候的顾客提供足够的遮阳避雨空间。底盘的悬挂系统采用弹性阻尼结构，可有效缓冲户外非铺装路面行驶时的颠簸震动，避免厢体内存放的玻璃酒具、精密电器设备因震动出现损坏。牵引连接部位设置了缓冲减震结构，可吸收拖行起步、制动时的冲击力，降低对牵引车辆连接结构的载荷冲击。厢体的钣金接缝处均设置了密封胶条，

　　在封闭状态下可达到防雨防尘的防护等级，可适应户外突发降雨天气下的设备存放需求。顶部桁架结构的载荷经过校核，可满足挂载总重量不超过80kg的音响、照明设备的承载要求，同时可抵御6级风力下的结构稳定性需求，不会出现顶棚变形或倾覆的情况。驻车支腿采用可调节高度的螺旋支撑结构，可适应不平整的户外地面，通过调整四个支腿的伸出长度，可将厢体调整至水平状态，保证内部操作台、冷藏设备的水平放置要求，避免设备因倾斜出现运行故障。售卖窗口的翻板采用气弹簧支撑结构，开启过程平缓，开启后可自动锁定在水平位置，承重能力可满足放置调酒器具、酒水样品的载荷要求，翻板边缘设置了挡边结构，可避免放置的物品滑落。
