双把手台式面盆冷热水龙头三维设计

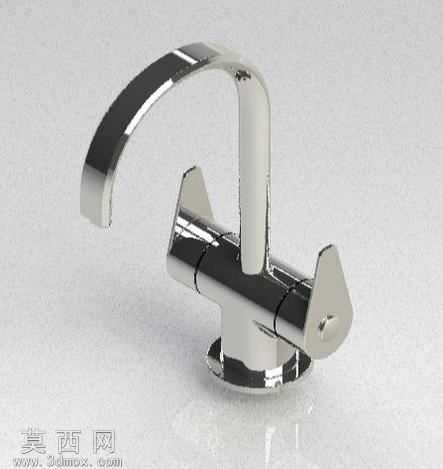

本作品为双把手台式面盆冷热水龙头的三维数字化设计成果，建模阶段采用SolidWorks平台完成全参数化特征构建，首先以底座安装基准面为草图绘制平面，勾勒出圆形底座的轮廓尺寸，通过拉伸凸台命令生成底座基体，预留标准台面安装孔位的定位特征，保证后续实际安装的适配性。主体阀身部分采用旋转凸台结合拉伸切除的方式构建内部流道结构，精准还原冷热水独立进水、混合出水的腔体走向，阀身两侧预留阀芯安装位，匹配标准陶瓷阀芯的装配尺寸，确保冷热水调节功能的结构合理性。出水弯管部分通过扫描特征完成曲面构建，先绘制弯管的空间引导线，再以圆形截面沿引导线扫描生成管体，出水端做收窄处理优化出水水流形态，弯管与阀身的连接位置做圆角过渡处理，避免应力集中同时提升外观流畅度。两侧调节把手采用放样特征构建符合人体工学的握持曲面，把手与阀芯连接的卡位结构做精准的尺寸匹配，保证装配后无松动、转动顺滑。材质与渲染阶段，整体外观赋予高光亮铬材质，调整材质的反射率、粗糙度参数，模拟真实卫浴龙头镀铬层的镜面金属质感，在场景中添加柔光箱环境光，多角度打光突出金属表面的高光反射与曲面转折细节，底座与台面接触位置添加微弱的接触阴影，提升渲染图的真实感。设计过程中充分考虑龙头的实际使用场景，出水嘴高度与延伸长度适配常规台面上置式面盆的使用需求，双把手分别控制冷热水流量的结构，符合传统用户的使用习惯，整体结构无多余冗余特征，所有零部件均可拆解为可加工的实际零件，既满足外观的简约现代审美，也兼顾了卫浴产品的结构实用性与装配工艺合理性，内部流道做顺滑过渡处理，减少水流阻力与出水噪音，各连接位置的密封结构预留了标准密封圈安装槽位，保证产品使用过程中的密封防漏性能。
