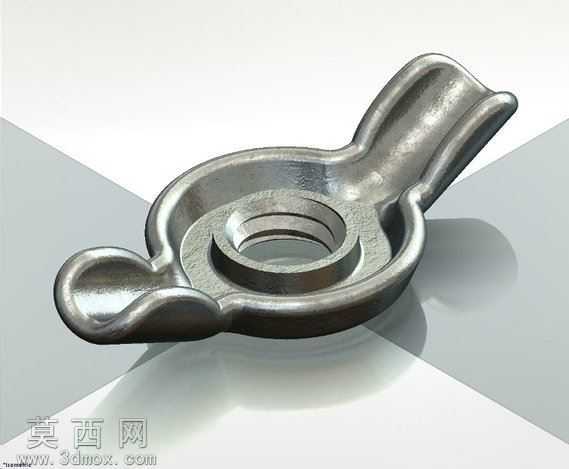

D型样式2翼形蝶形螺母三维建模作品

本作品为D型样式2翼形螺母的三维参数化建模成果，建模过程严格遵循紧固件相关设计规范，针对该款翼形螺母较低的廓形特征进行精准还原，区别于同系列样式1的翼形螺母结构。建模阶段首先绘制螺母主体的回转截面草图，通过旋转特征生成带内螺纹孔的环形基体，内螺纹部分采用符合标准的装饰螺纹线结合简化牙型结构建模，既保证模型视觉还原度，又控制整体文件体量，适配不同工程场景的使用需求。两翼部分的建模是本作品的重点，先绘制单侧翼片的轮廓引导线，通过放样特征生成翼片与基体衔接的顺滑过渡曲面，保证翼片根部与环形基体的连接无生硬棱角，还原冲压成型零件的流畅曲面特征，完成单侧翼片建模后通过镜像特征生成对称的另一侧翼片，保证两翼的尺寸精度与对称度。建模完成后对模型进行细节处理，在翼片边缘添加符合冲压工艺的微小圆角，还原真实零件的工艺特征，避免锐边结构不符合实际生产逻辑。材质配置阶段选用冲压钢板的金属材质，调整材质的金属度、粗糙度参数，还原镀锌冲压件的半哑光金属质感，基体与翼片衔接处的轻微冲压凹陷痕迹也通过曲面微调进行还原，提升模型的真实感。渲染阶段采用柔和的工作室布光方案，主光源从侧上方打光，突出两翼的曲面弧度与金属反光特性，辅助光源补光消除暗部死黑，搭配浅灰色渐变背景，让金属零件的轮廓与细节清晰呈现。该模型可用于机械装配仿真、紧固件选型展示、工装设计配套调用等场景，模型结构严谨，特征参数可编辑，能够适配不同规格的同类型翼形螺母改型设计需求，建模过程中兼顾了工业设计的美观性与机械零件的工程实用性，所有曲面均经过连续性检查，无破面、重叠面等建模缺陷，可直接导入各类三维工程软件进行装配调用，也可用于3D打印样件验证、产品宣传展示等用途。
