电机定子铁芯端盖环形结构设计

项目分类:通用机械零部件 发布时间:2021-11-21 ID:399511
  • 电机定子铁芯端盖环形结构设计

  做了快十年电机结构设计,这类环形端盖零件是永磁同步电机、伺服电机定子组件里最容易被忽略但又直接影响装配精度的部件,很多刚入行的工程师画这类零件的时候,总把注意力放在冲片叠压的主结构上,往往忽略端盖的定位、限位以及和绕组、机壳的配合边界,最后打样装配的时候要么出现绕组端部剐蹭,要么出现叠片压装偏斜,整批零件返工的情况我见过不下十次。

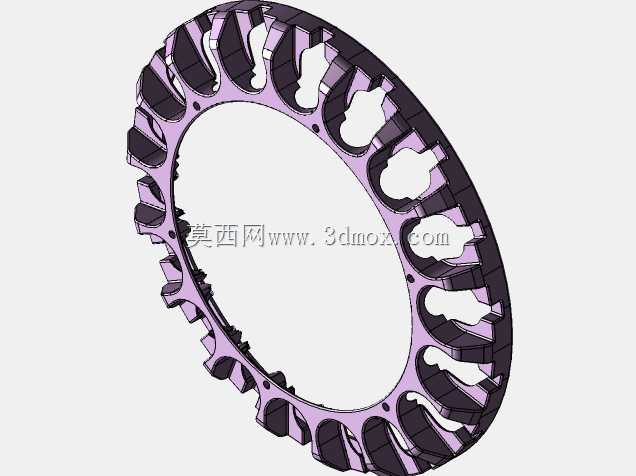

  这个零件的核心作用,是在定子铁芯叠压完成后,从端部对整组硅钢冲片进行轴向限位,同时对定子绕组的端部形成规整的容纳空间,避免绕组在电机运行振动过程中出现位移、绝缘层磨损的问题。从结构上看,整圈均匀分布的异形槽位,是完全对应定子冲片的齿槽轮廓设计的,压装的时候每个槽位刚好卡在定子齿的端部,不需要额外做周向定位销,就能保证端盖和定子铁芯的同轴度,这种设计比额外加定位销的结构少了两道机加工序,批量生产的时候能省不少加工成本,同时也避免了定位销孔带来的铁芯局部应力集中问题。

  实际选型应用的时候,首先要卡准几个核心尺寸边界:首先是内孔直径,这个尺寸必须比定子铁芯的内孔直径单边大0.3-0.5mm,绝对不能小于铁芯内孔,不然端盖会突出到气隙范围内,电机运行的时候直接和转子发生扫膛,整台电机直接报废;其次是外圆直径,要和电机机壳的内孔做过渡配合,公差一般选H7/js6,压装的时候能刚好嵌入机壳端部的止口,不需要额外打胶就能保证径向定位;然后是每个异形槽的深度,要刚好匹配定子齿的轴向伸出长度,压装完成后端盖的平面要和铁芯端面完全贴合,不能出现局部间隙,不然叠压系数达不到设计要求,电机运行的时候铁芯会产生松动异响。

  设计这类零件的时候,我一般会先把叠压完成的定子铁芯三维模型做装配基准,先把端盖的基准面和铁芯端面做重合约束,然后直接引用铁芯齿部的轮廓做槽位的切除,这样能完全保证槽位和齿形的匹配度,不会出现错位。很多新手画的时候喜欢自己重新描齿形轮廓,哪怕差个0.1mm,压装的时候就会出现齿部被压变形的问题,冲片的绝缘层被压破之后,很容易出现铁芯涡流损耗超标的问题,电机空载电流直接飙上去,温升根本压不住。

  另外要注意的是整圈的安装小孔,这些孔是用来穿拉杆或者固定螺栓的,位置必须和机壳、后端盖的安装孔完全同轴,孔距的公差一般要控制在±0.05mm以内,不然总装的时候螺栓穿不进去,硬敲的话会导致机壳变形,定子同轴度被破坏。还有端盖的厚度,不能太薄也不能太厚:太薄的话压装的时候容易产生翘曲变形,压完之后平面度超差,和铁芯之间出现缝隙;太厚的话会挤占绕组端部的空间,导致绕组端部和端盖之间的绝缘距离不够,容易出现耐压击穿的问题,一般根据电机功率大小,厚度选3-8mm就足够,小功率伺服电机选3-4mm,大功率工业电机选6-8mm就能满足结构强度要求。

  从应用场景来说,这类端盖结构不光用在常规的工业伺服电机上,新能源汽车的驱动电机、风力发电机的定子组件、工业机器人的关节电机里都有类似的结构,只是根据不同的绝缘要求,有的会在端盖和绕组之间加一层绝缘纸,有的会直接用绝缘材质做端盖,但核心的定位、限位、容纳绕组端部的功能是完全一致的。做结构校核的时候,还要重点算一下压装时候的应力,因为整圈槽位的存在,零件的径向刚度不是均匀的,如果槽位的圆角做太小,压装的时候很容易在槽根的位置出现应力开裂,所以每个异形槽的根部都要做R0.5以上的圆角过渡,既可以减少应力集中,也能避免尖角位置划破绕组的绝缘漆。

  很多人觉得这类环形零件结构简单,随便画画就能用,实际上电机里的故障有三成以上和端部固定结构设计不合理有关,要么是端盖槽位错位压坏冲片,要么是尺寸边界没留够导致绝缘距离不够,要么是配合公差选的不对导致装配后同轴度超差,这些问题在三维建模阶段如果没提前考虑到,等到样机测试的时候再改,开模的成本、试产的成本浪费是非常大的。做这类零件建模的时候,一定要在装配环境下做关联设计,把相邻的转子、绕组、机壳、后端盖的模型都配上,逐个检查配合间隙、干涉情况,尤其是绕组端部和端盖内壁的间隙,至少要留1mm以上的绝缘距离,对于浸漆处理的电机,还要考虑浸漆后绝缘漆的厚度,间隙还要再放大0.3-0.5mm,避免浸漆后出现局部接触。

  另外还要考虑加工工艺性,这类零件如果是用金属材质加工,一般是用板材冲压或者型材车削之后铣槽,设计的时候要保证所有槽位的宽度一致,方便铣刀一次走刀加工,不要做太多特殊的异形结构,不然加工的时候要频繁换刀,批量生产的效率会很低。如果是大批量生产的型号,直接开连续模冲压生产,这时候槽位的转角圆角要匹配冲压模具的刀口强度,不能做太小的锐角,不然模具刀口很容易崩损,模具维护成本会高很多。

  实际装配的时候,这类端盖一般是在铁芯叠压、绕组嵌线完成之后,和绝缘端板一起压装到铁芯两端,然后整体浸漆烘干,浸漆之后端盖会和铁芯、绕组粘结成一个整体,抗振动的能力会提升很多,这时候端盖不光起到机械限位的作用,还能增加整个定子组件的结构刚度,减少电机运行时候的电磁振动噪音。我之前接触过一个伺服电机的整改项目,就是因为端盖的槽位和齿形匹配度差了0.2mm,压装之后铁芯出现局部变形,电机运行的时候齿槽转矩特别大,低速爬行问题一直解决不了,最后重新调整了端盖的槽位轮廓,压装后铁芯的圆度恢复到0.02mm以内,齿槽转矩直接降了40%,低速运行的平稳性马上就达标了。所以说这类看起来不起眼的环形小零件,每一处尺寸、每一个轮廓的设计,都直接影响整台电机的最终性能,做三维建模的时候绝对不能马虎,每一个尺寸边界、每一处配合关系都要结合实际装配、加工、运行的场景去考量,不能只盯着零件本身的结构画,要放到整个电机的系统里去校核。
