剖视结构齿轮箱箱体装配三维设计

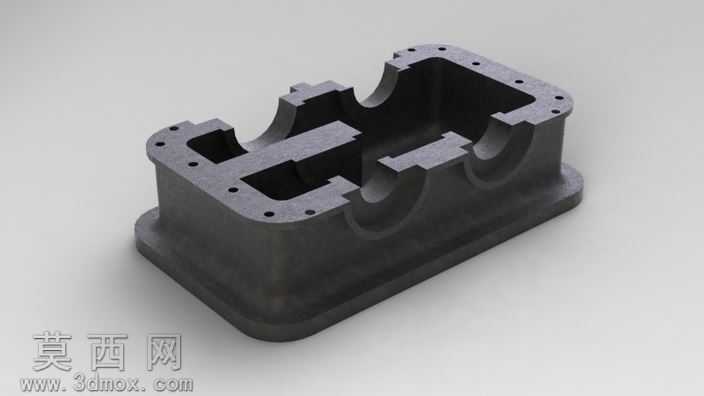

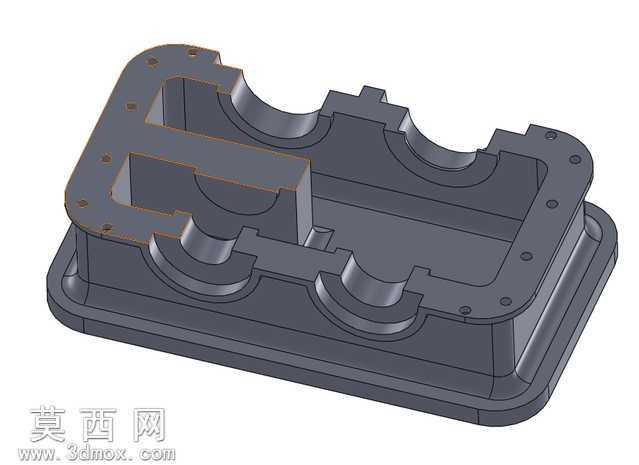

本作品为齿轮箱箱体装配的三维设计成果，采用主流三维机械设计软件完成全参数化建模，整体以剖视视角呈现内部腔体结构，清晰展示齿轮箱壳体的完整构造特征。建模过程中首先完成箱体底座的基础轮廓绘制，通过拉伸、拔模、圆角等基础特征构建底座的主体外形，针对底座边缘的安装定位结构，采用阵列特征完成螺栓孔的均匀排布，保证孔位的位置精度与装配适配性，同时对底座的加强筋结构进行合理布局，提升壳体整体的结构刚性，降低设备运行过程中的结构形变风险。上箱体部分采用与底座匹配的分型面设计，通过布尔运算完成腔体的切削成型，针对轴承安装位的半圆支撑结构，严格按照传动部件的安装尺寸进行特征构建，保证轴承座的同轴度与支撑强度，上下箱体的连接法兰面做了贴合精度处理，法兰边缘的连接孔位与底座孔位一一对应，满足装配时的定位锁紧需求。材质配置上为壳体赋予了铸铁材质的视觉效果，通过调整材质的粗糙度、反光度参数还原铸造箱体的真实质感，剖视切面处做了色彩区分处理，让内部腔体的分隔结构、轴承安装位的轮廓更加清晰直观。设计过程中充分考虑齿轮箱的实际功能需求，内部腔体的分隔结构对应不同传动级的安装空间，既可以保证齿轮传动组件的合理排布，又能为润滑油提供存储与导流的空间，避免传动部件运行过程中出现润滑不足的问题；箱体侧壁的厚度经过合理设计，在保证整体结构强度的前提下尽可能控制壳体重量，兼顾刚性与轻量化的设计需求。整体建模过程严格遵循机械设计的公差配合要求，所有装配贴合面、安装孔位的尺寸都经过参数化校验，可直接用于后续的工程图导出、装配模拟以及结构力学仿真分析，能够为齿轮箱的实际生产加工、装配调试提供精准的三维数据支撑，也可作为机械传动结构教学、箱体类零件设计参考的典型案例。
