欧规两插2.5A电源插头三维结构设计

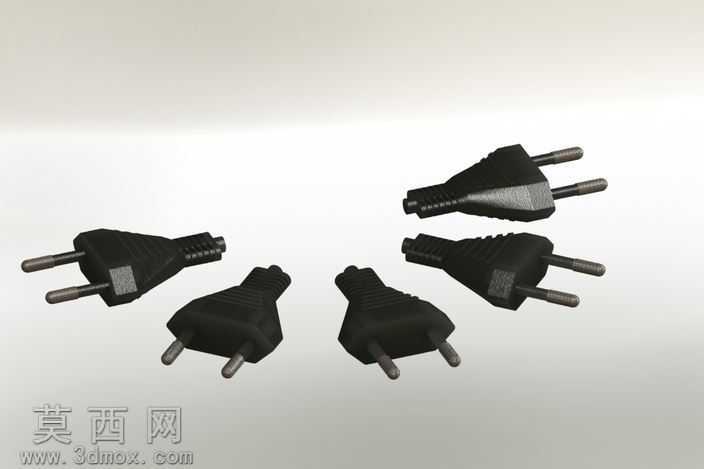

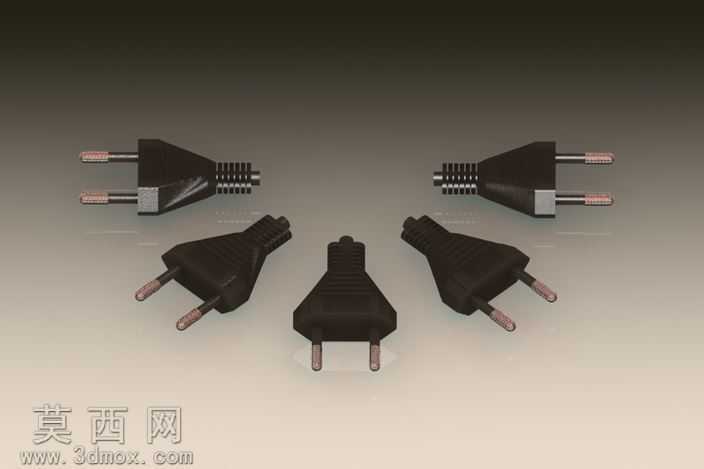

本作品为额定电流2.5A的两针式电源插头三维设计，建模阶段以日常家用小功率电器的供电接插需求为核心出发点，严格遵循欧规两插的通用尺寸规范开展结构搭建。建模过程中首先完成插脚部分的参数化绘制，对两根圆柱形金属插脚的直径、伸出长度、插脚间距做精准尺寸约束，保证插脚与插座铜套的配合公差处于合理区间，既避免插接过松导致的接触不良打火问题，也防止插接过紧造成的插拔费力、插座结构损坏问题。插脚尾部设计有卡位凸台结构，用于与注塑外壳形成牢固的嵌合连接，避免长期插拔受力后插脚出现松动、移位甚至脱出的故障。外壳部分采用一体注塑成型的结构思路，建模时对外壳的分型面做顺滑过渡处理，外壳表面设置有细密的防滑凸筋纹理，既提升插拔操作时的手部摩擦力，也能通过纹理遮盖注塑生产中可能产生的轻微表面瑕疵，同时在外壳对应插脚的根部位置做加厚加强结构，分散插脚受力时的应力，避免插头落地磕碰、线材拉扯时出现外壳开裂的问题。外壳尾部设计有渐变收窄的线材防弯折护套结构，通过圆滑的曲面过渡分散线材弯折时的应力集中，大幅提升电源线反复弯折后的使用寿命，减少线芯断裂的故障概率。渲染阶段针对不同部件匹配对应材质，金属插脚赋予哑光镀镍金属材质，还原真实插头插脚的金属质感与防氧化镀层效果，外壳部分赋予黑色哑光硬质PVC塑料材质，调整材质的粗糙度与反光参数，还原普通电器插头外壳的磨砂质感，防滑纹理部分通过凹凸贴图实现细腻的触感表现。整体模型完成装配校验，确认插脚与外壳嵌合位置无干涉、线材护套与外壳衔接顺滑，整体结构完全符合小功率电源插头的生产工艺要求，可用于电器配件的结构展示、注塑模具设计参考以及接插部件的装配教学演示。
