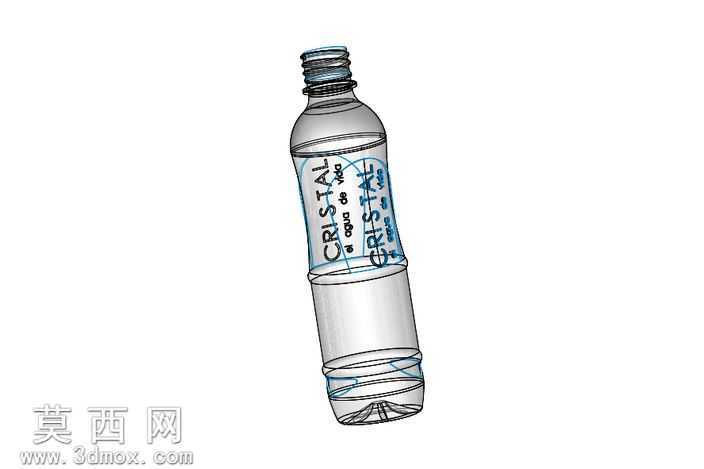

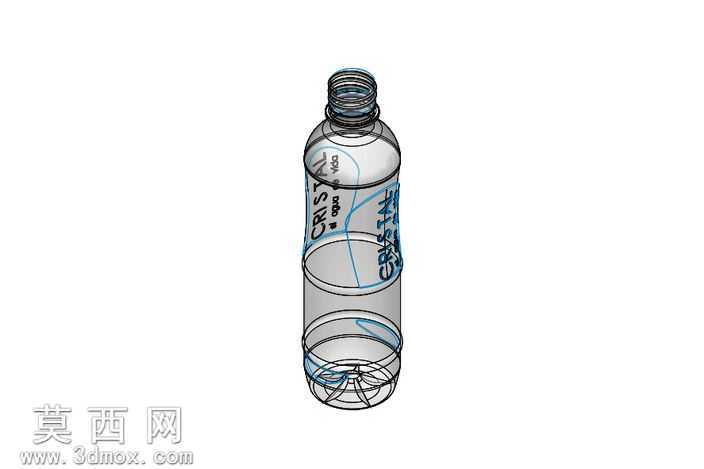

阿瓜水晶饮用塑料水瓶三维设计作品

本作品为饮用塑料水瓶的三维参数化建模成果，建模过程严格参照真实瓶装水产品的结构比例进行1:1还原，首先通过草图绘制勾勒出瓶身的整体轮廓曲线，采用旋转凸台特征生成瓶身的基础实体结构，针对瓶口的标准螺纹结构，通过螺旋线扫描切除的方式精准还原螺纹的牙距、牙型与旋合长度，确保与通用瓶盖的适配性符合行业标准。瓶身部分根据真实产品的握持需求，在对应位置设计了内凹的曲面结构，既提升握持时的贴合度，也能增强瓶身的抗形变能力，避免盛装液体后出现过度凹陷的问题。瓶身表面的标识图案采用包覆特征实现，将平面的标识纹样精准映射到瓶身的弧面之上，还原真实产品的外观细节。瓶底部分采用多瓣式防滑支撑结构设计，通过多组加强筋的布局提升瓶底的承重能力与放置稳定性，同时在瓶底中心位置设计内凹结构，避免放置时因底面不平整出现晃动。材质设置上，瓶身主体采用食品级透明PET材质，调整材质的折射率、透明度与粗糙度参数，模拟真实塑料瓶的通透质感与轻微的光线折射效果，瓶身的标识部分设置为半哑光的印刷材质，与透明瓶身形成清晰的视觉区分。渲染阶段采用三点布光方案，主光源模拟自然光从侧上方照射，突出瓶身的曲面轮廓与透明材质的光影层次，辅助光源补充暗部细节避免出现死黑区域，背景采用浅灰色纯色背景，让模型主体的结构细节得到充分展现。整个建模过程遵循结构合理性优先的设计思路，所有壁厚参数均参照真实塑料瓶的生产标准设置，确保模型不仅具备外观还原度，也能为后续的吹塑生产模拟、结构力学验证提供准确的数字模型基础，瓶身的每一处曲面过渡都经过曲率检查，避免出现曲面褶皱、曲率突变的问题，保证模型的几何质量符合工业设计的使用要求。
