方形舞台演出铝合金桁架结构设计

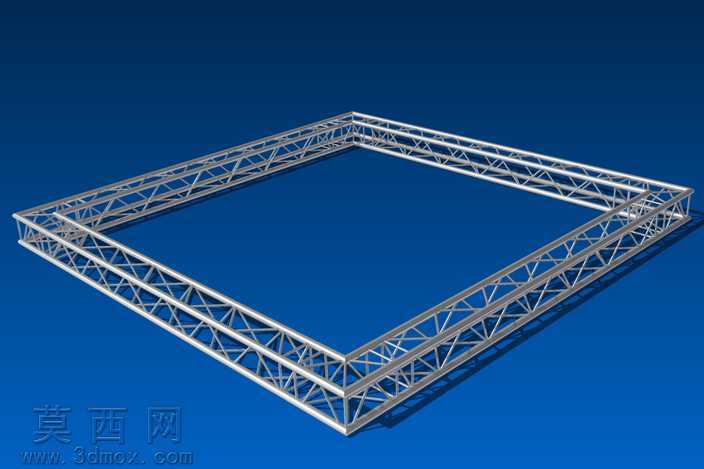

本作品为方形闭合式铝合金桁架结构，采用Autodesk Inventor完成全参数化三维建模，整体呈现规整的正方形闭合框架形态，建模过程严格遵循桁架结构的力学设计逻辑，对每一根杆件的连接节点、交叉支撑角度都做了精准的参数约束，确保模型尺寸符合行业通用的4x4规格桁架标准。建模阶段首先搭建整体外轮廓基准框架，确定四条边的长度与转角处的对接基准，随后逐根布置主弦杆与腹杆，腹杆采用三角形交叉排布形式，这种结构形式能够最大化提升桁架的整体抗扭、抗弯性能，同时有效降低结构自重。材质配置上选用6061-T6铝合金作为主体材质，在渲染环节还原了铝合金磨砂金属的质感，对杆件表面的金属光泽、转角处的焊接接缝细节都做了精细化处理，渲染背景采用深蓝色渐变底色，搭配柔和的环境光与定向光源，清晰展现桁架的空间结构层次与杆件交叉的细节特征，阴影效果柔和自然，能够直观呈现桁架的立体形态。结构设计上，该桁架采用双层平行弦杆设计，上下两层弦杆通过垂直腹杆与斜向腹杆连接形成稳定的空间桁架单元，四个转角处做了加固对接设计，可实现多段桁架的快速拼接延伸，既可以单独作为方形吊挂框架使用，也可通过标准连接件拓展为更大跨度的舞台支撑、灯光吊挂结构。设计过程中充分考虑了桁架的实际使用场景，针对演出舞台、展会布置等场景的吊挂荷载需求，优化了腹杆的排布密度，在保证结构强度的前提下尽可能减少材料用量，降低整体重量，方便运输与现场快速搭建。模型同时导出了STEP/IGS通用中间格式，可兼容多数主流三维设计软件，方便使用者根据实际项目需求调整尺寸、拓展结构，适配不同的搭建场景，模型的每一个连接节点都做了无干涉验证，确保结构拼接顺畅，不存在装配冲突问题，能够直接用于后续的工程出图、荷载仿真分析或者加工生产参考。
