钢管桁架结构轻量化竞速赛车车架设计

　　这套钢管桁架式竞速赛车结构，核心面向小型场地竞速赛事、业余赛车改装试制、高校方程式赛车教学研发场景使用，区别于量产民用车辆的承载式车身设计，整体采用空间钢管桁架作为核心承载基体，完全围绕竞速场景下的极致轻量化、高抗扭刚度需求展开设计。从实际使用维度看，这类无外覆盖件的裸车架结构，首先服务于赛道竞速场景下的动力重量比优化，整套车架摒弃了所有非承载冗余结构，所有管材的排布路径都经过受力路径优化，主环、前环、侧边防撞结构、悬架安装硬点直接整合在桁架体系内，不需要额外加装独立的防撞副梁，在发生正面、侧面碰撞时，桁架结构可以通过预设的管材溃缩区段吸收冲击能量，同时保证驾驶舱区域的结构完整性，为驾乘人员留出足够的生存空间。设计思路上，整套结构完全围绕驾驶位中置的配重平衡逻辑展开，动力总成安装位被布置在驾驶舱后侧紧邻后轴的位置，前后轴荷分配可以控制在接近45:55的区间，适配后驱竞速车型的抓地力需求，转向机构安装位预留在前轴前方的桁架延伸段，转向柱直接贯穿前环上部的预留安装孔，不需要额外设计转向支撑支架，减少了不必要的结构重量。悬架安装点全部采用加厚钢管节点焊接设计，前后双叉臂悬架的上下摆臂安装硬点坐标经过反复校核，保证轮跳过程中主销后倾、外倾角的变化幅度控制在竞速轮胎的最佳抓地角度区间，避免大侧向加速度下轮胎接地面积不足的问题。从安装边界尺寸来看，整套车架的宽度控制在1600mm以内，轮距预留1450mm的安装空间，适配13寸到15寸的竞速热熔轮胎，

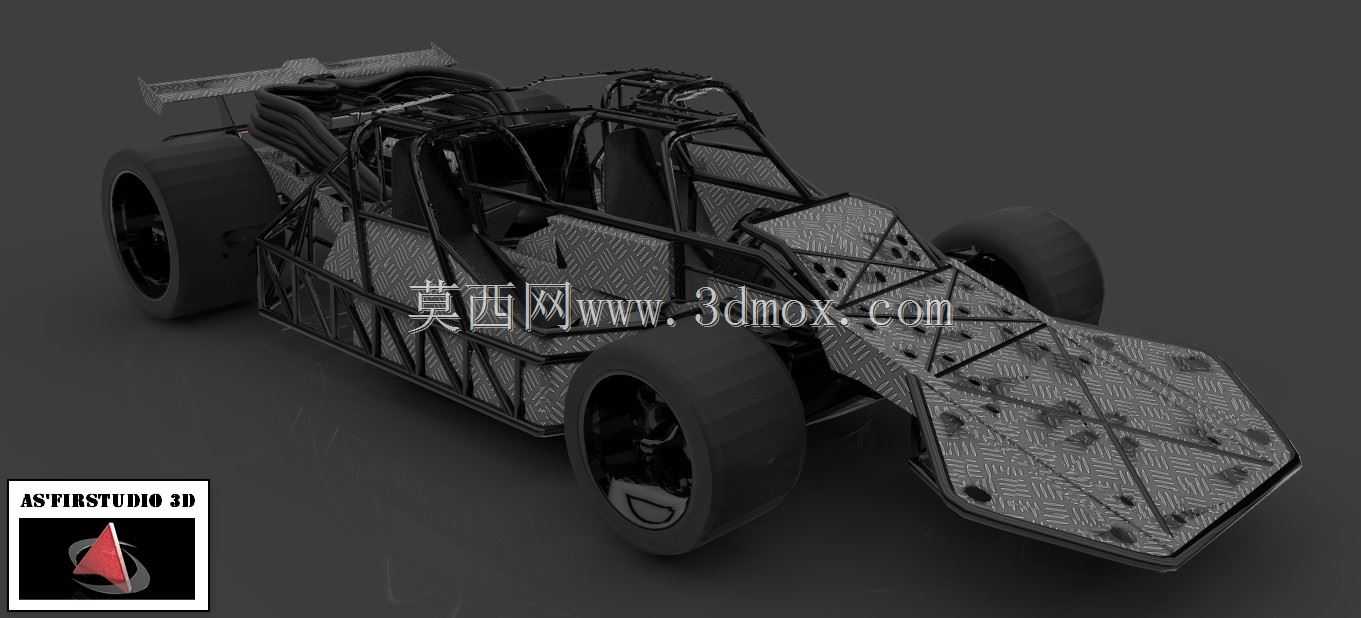

　　车架总长度控制在2800mm区间，轴距设定为1600mm，属于短轴距高灵活性的场地赛车设定，最小转弯半径可以控制在4.5m以内，适配多弯的小型赛道走线需求。车架的管材选型上，主承载环采用直径32mm壁厚2.5mm的冷拔无缝钢管，次要承载结构采用直径25mm壁厚2mm的同材质管材，所有连接节点都采用相贯线切割后满焊处理，避免应力集中导致的焊缝开裂问题，整套裸车架的重量可以控制在45kg以内，加上动力总成、行走机构、座椅油箱等全部部件后，整车整备质量可以控制在220kg区间，搭配小排量高转速发动机时，推重比可以达到专业入门级竞速赛车的水平。车身前部的防滑踏板区域直接采用花纹铝板铺设在桁架的下部支撑管上，不需要额外设计地板结构，

　　铝板通过沉头螺丝固定在预设的安装孔位上，既满足驾驶时的脚部踩踏支撑需求，也可以阻挡行驶过程中路面飞溅的杂物进入驾驶舱。侧边防撞结构的桁架高度刚好与驾乘人员的髋部、肩部齐平，在发生侧面碰撞时可以直接将冲击力传递到主承载环结构，避免驾乘人员直接受到冲击。发动机安装位的桁架预留了多组安装孔位，可以适配不同排量的单缸、双缸摩托车发动机，不需要重新修改车架结构就可以完成动力总成的换装，降低了试制改装过程中的调整成本。排气系统的走管路径沿着车架右侧的桁架空隙布置，远离驾驶舱区域，避免排气高温传递到驾乘位置，同时预留了足够的散热间隙，不需要额外加装隔热挡板就可以满足排气系统的散热需求。燃油箱安装位被布置在驾驶舱后侧、发动机前方的桁架封闭区域，

　　处于前后轴之间的配重核心区域，燃油加注口直接延伸到车架侧方，方便赛事过程中的快速加油操作，同时该位置处于车架防撞结构的核心保护区内，即使发生碰撞也不容易出现燃油泄漏的风险。制动系统的管路走线全部沿着桁架管材的内侧布置，通过管卡固定在管材上，避免行驶过程中轮胎卷起的碎石打坏制动管路，同时走线路径最短，减少了制动液的压力传递损失，保证制动踏板的脚感线性直接。整套结构没有设计多余的外覆盖件安装位，用户可以根据自身的赛事需求，自行加装碳纤维或者玻璃钢材质的空气动力学套件，前定风翼、后尾翼的安装硬点已经在前桁架前端、后桁架顶端预留，不需要对主车架进行打孔焊接就可以完成空力套件的安装。在实际试制过程中，这套桁架结构的所有管材相贯线参数都可以直接导出为数控切割代码，不需要现场手工打磨配管，大幅降低了车架的焊接制作难度，普通具备钢管焊接能力的加工坊都可以按照三维坐标完成整套车架的制作，不需要专用的冲压、模具设备，非常适合小规模的赛车试制、个人改装、教学演示使用。
