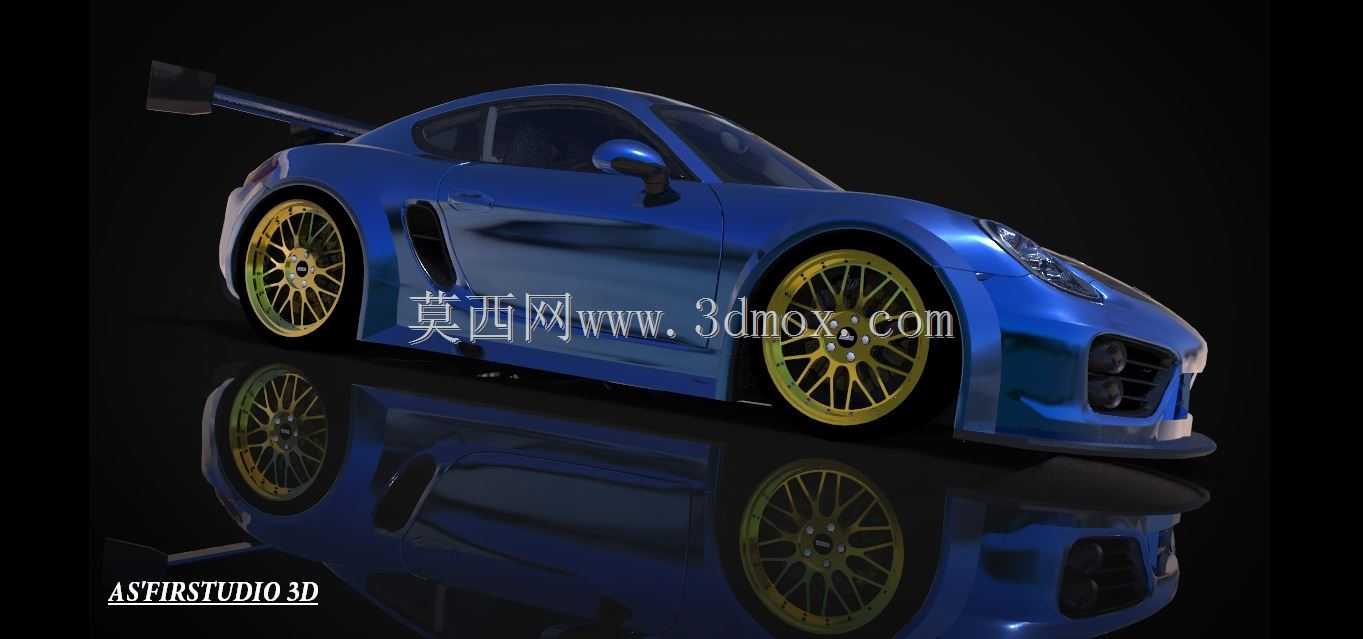

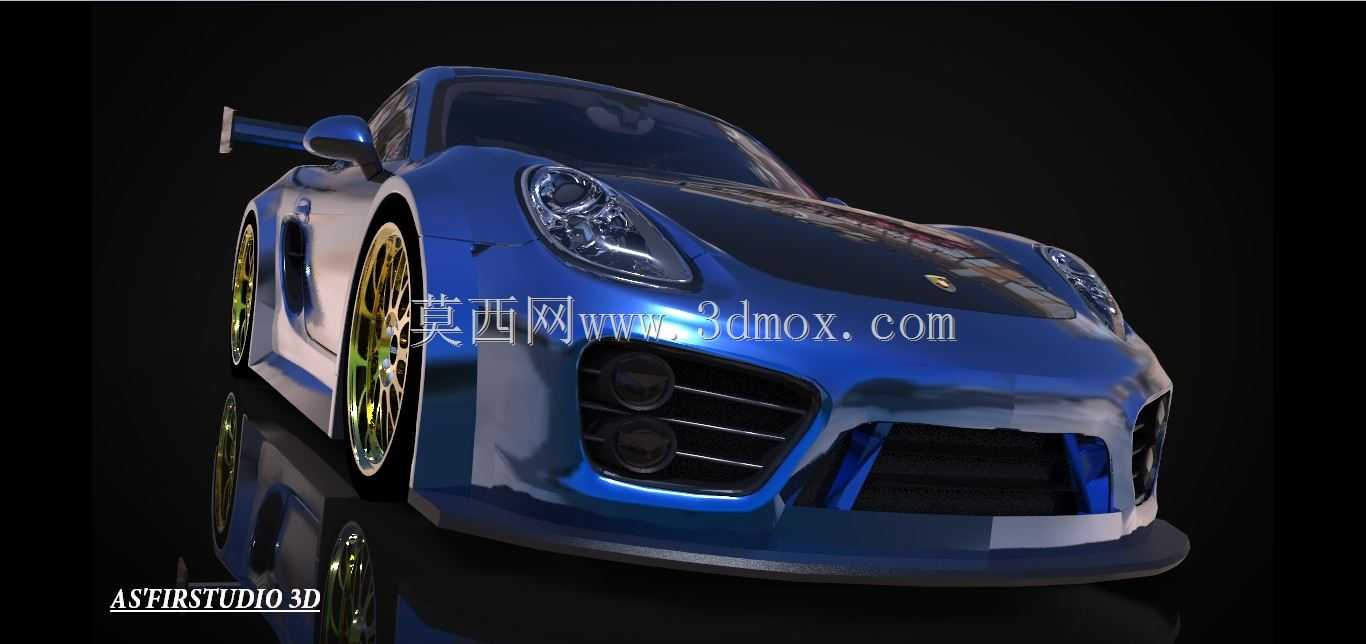

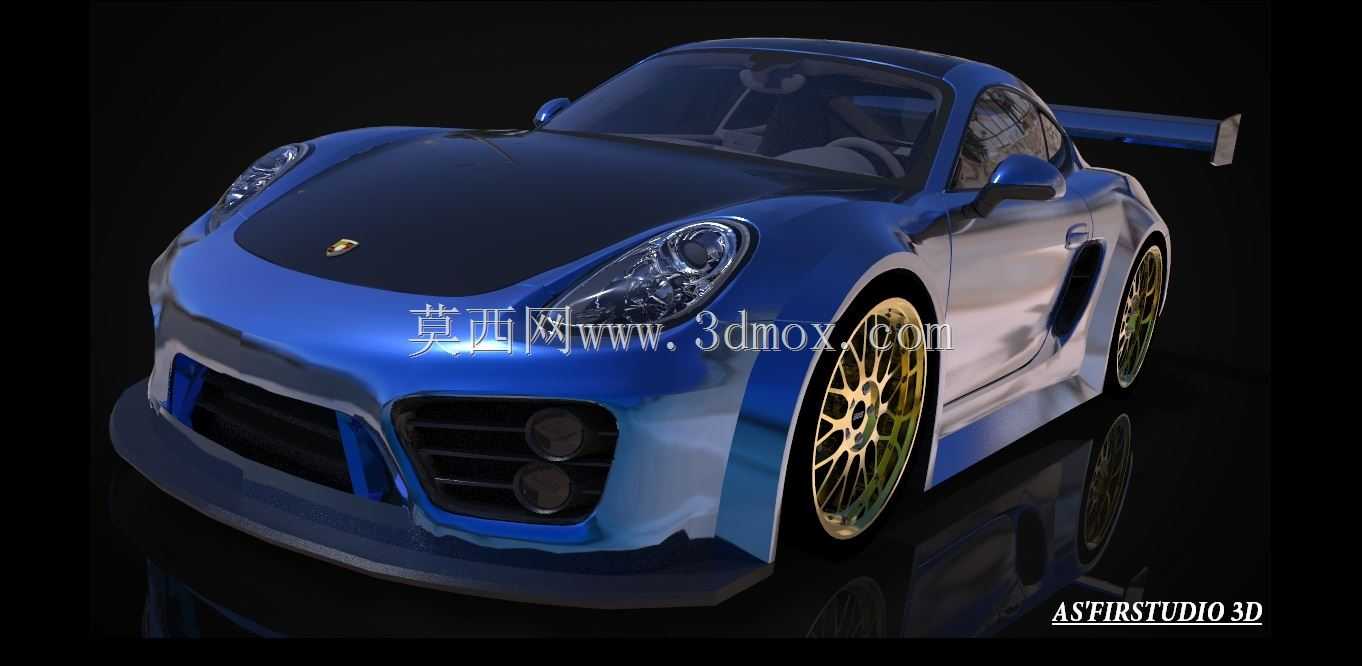

改装款宽体运动跑车外观结构三维建模

　　在民用乘用车辆的性能改装与外观设计验证环节，这类宽体运动跑车的三维数模是前期方案落地的核心载体，不同于量产车的正向开发数模，该模型聚焦外观空气动力学套件与整车姿态的匹配验证，可直接用于改装方案的效果评审、小批量外观件的开模数据参考，也能作为汽车设计教学中外观曲面构建的实操案例。从实际应用场景来看，这类模型常出现在改装厂的方案预演环节，当客户提出宽体、赛道化外观的改装需求时，工程师可基于该数模调整轮距、翼子板突出量、尾翼攻角等参数，提前验证改装后部件与原车底盘、行走机构的干涉情况，避免实车拆装阶段出现匹配问题。数模构建过程中，首先梳理了整车外曲面的连续性要求，车身主曲面采用G2连续过渡，保证光影反射的顺滑度，匹配实车漆面的视觉效果；

　　前保险杠区域预留了中冷器、刹车导风的开口空间，两侧的竖向导流槽直接连通前轮拱，可在高速行驶时将轮拱内的乱流导出，降低轮腔升力，这部分结构的边界尺寸严格参考改装件的通用安装位，前唇突出前保险杠下沿的距离控制在合理范围，兼顾日常道路通过性与高速下压力需求。宽体轮拱的设计是该模型的核心特征，轮拱外沿比原车车身突出65mm，刚好容纳加宽后的轮毂与轮胎组合，轮拱边缘采用圆弧过渡，避免高速行驶时气流在轮拱边缘形成分离涡，同时轮拱内侧预留了挡泥板的安装卡扣位，匹配常规改装件的安装标准；尾翼采用高架式设计，支架安装点位于后备箱盖的加强筋位置，避免高速下尾翼下压力导致后备箱盖变形，尾翼主翼面的攻角可在0-12度范围内调整，对应不同赛道的下压力需求，

　　翼面宽度略大于车身宽度，两端的端板可梳理翼面两侧的气流，减少翼尖涡带来的阻力损失。轮毂部分采用多辐式镂空设计，辐条造型兼顾刹车系统的散热需求与视觉效果，轮毂中心孔、PCD参数参考主流性能车的安装规格，轮辐背面预留了平衡块的安装空间，轮胎模型还原了低扁平比性能胎的胎壁弧度与胎面花纹沟槽，胎壁与轮拱的间隙控制在两指距离，匹配绞牙避震降低车身后的姿态，同时预留了避震行程的压缩空间，避免颠簸路况下轮胎与轮拱发生剐蹭。车身侧面的侧裙设计从车头前唇一直延伸至后轮拱前方，侧裙下沿距离地面的高度与前唇保持一致，可梳理车底两侧的气流，减少车底乱流从侧面卷入，提升整车高速行驶的稳定性；侧裙上预留了千斤顶的支撑位标识，对应原车底盘的加强梁位置，

　　避免改装后用户顶升车辆时顶坏侧裙结构。后视镜外壳采用与车身同色的曲面设计，镜壳造型经过风阻优化，可减少后视镜区域的风噪，镜座安装点与原车车门的安装位完全匹配，不需要额外打孔即可安装。在数模的细节处理上，车头的车标安装位、大灯的曲面贴合度、车门缝隙的均匀度都做了还原，大灯灯罩的曲面与前翼子板、前保险杠的曲面保持连续，避免出现视觉上的断差；车窗玻璃的曲面采用双曲率设计，匹配无框车门的结构，玻璃升降的边界与车门密封条的安装位做了干涉检查，保证玻璃升降过程中不会与密封条发生卡滞。从安装边界来看，所有外观改装件的安装点都对应原车的预留孔位或者车身加强结构，不需要对原车的承载结构做切割改动，符合民用改装的合规性要求；前保险杠的安装卡扣位置与原车保险杠一致，替换时可直接拆装，宽体轮拱采用粘贴加螺丝固定的方式，螺丝孔位位于轮拱内侧的隐蔽位置，不会破坏车身外表面的视觉完整性。这类数模在实际使用中，还可导入流体仿真软件做基础的空气动力学验证，调整前唇、尾翼、侧裙的造型参数，平衡风阻系数与下压力的配比，也可用于3D打印小比例模型做风洞试验的样件，或者制作1:1的泡沫铣削模型用于外观评审，相比传统的油泥模型制作，基于三维数模的验证方式可大幅缩短改装方案的开发周期，减少实车调试的成本。
