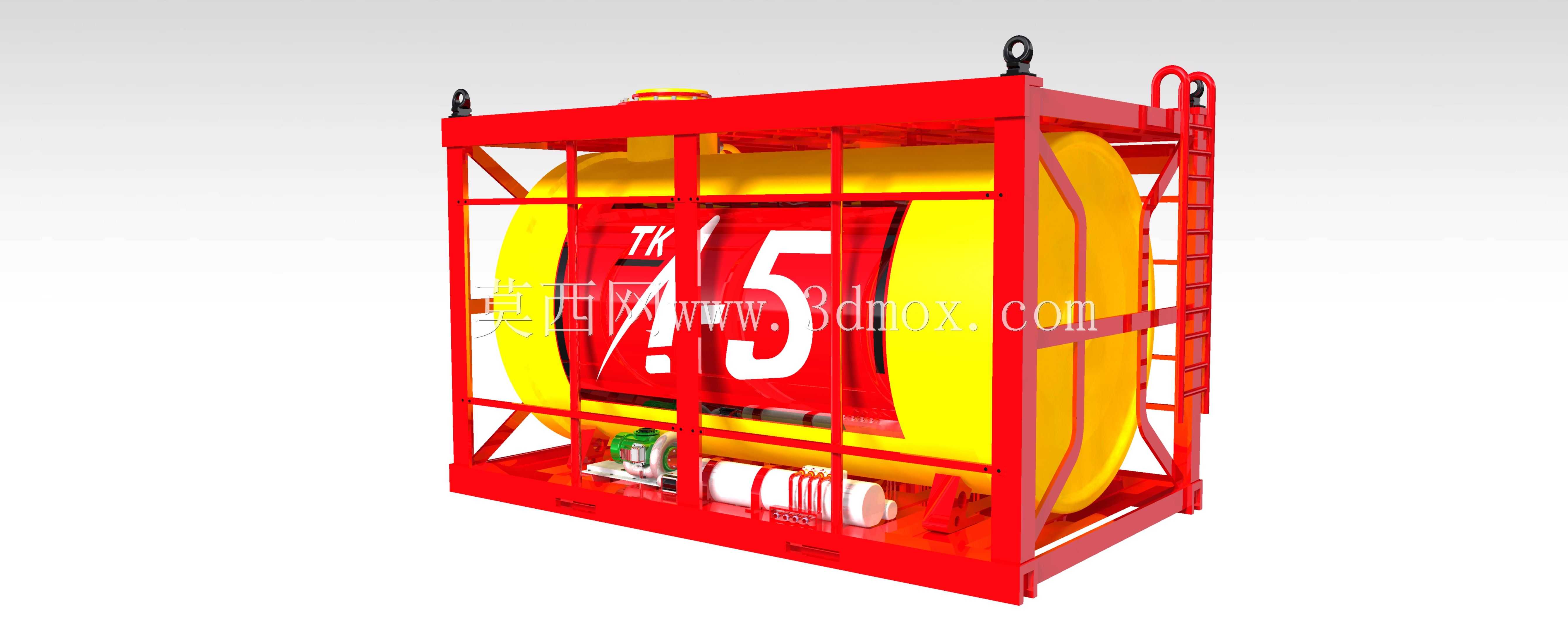

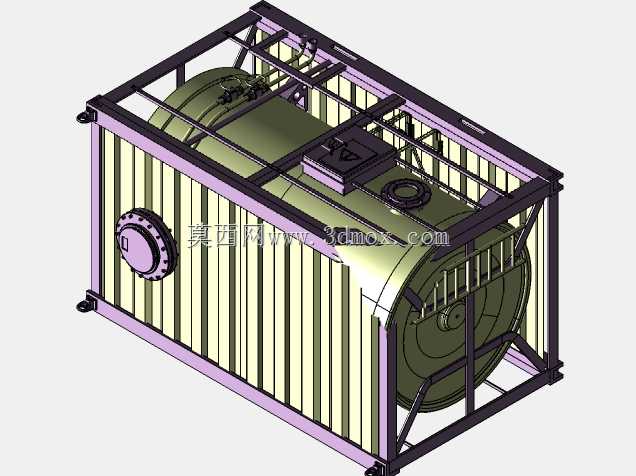

六千升大容量工业储油箱体结构设计

　　在工程机械、固定式液压泵站、大型柴油发电机组等需要持续供给燃油或液压油的场景中，储油单元的容量冗余、结构可靠性直接决定整套设备的连续运行时长，六千升规格的油箱正是针对中大型工业设备长周期无补油运行需求开发的储液部件。这类油箱的设计首先要匹配安装场景的边界条件，多数应用场景下油箱会被布置在设备侧部机架、底部安装平台或者独立的储油间内，因此外形设计优先采用规整的长方体构型，最大化利用安装空间的同时，也能降低钣金折弯、焊接的加工难度，箱体的加强筋布局会根据吊装、满油静置时的受力点分布设置，避免满油状态下侧壁出现鼓胀变形，尤其是长期存储柴油或液压油的工况，板材焊接处的抗变形能力直接决定箱体的使用寿命。

　　从实际功能层面看，该油箱除了基础的储油功能外，结构设计上预留了多个标准接口，包括进油口、回油口、排污口、液位计安装位、透气阀安装座，不同接口的位置设置经过流体走向验证：回油口设置在箱体长度方向的一端且延伸至箱体内腔下部，避免回油冲击造成油液起泡；进油口设置在远离回油口的另一端，保证油液在箱体内有足够的沉降、散热路径，减少杂质进入供油回路；排污口设置在箱体底部的最低位置，配合底部向排污口倾斜的坡度设计，方便定期排出沉积在箱底的水分、金属碎屑等杂质。箱体顶部预留的人孔或者清洁口，方便后期对箱体内壁进行清洁、检查焊缝状态，避免长期使用后内壁锈蚀脱落的杂质堵塞油路。

　　设计过程中需要重点考量壁厚的选型，六千升容量的油箱满油状态下总重量接近六吨，因此箱体主板材的厚度需要结合吊装工况、运输振动工况做强度校核，侧壁的横向、纵向加强筋采用与箱体同材质的型材焊接，既可以提升整体刚性，也能作为外部安装的固定点，用来固定油泵、过滤器等附属油路部件。安装边界上，箱体底部设置的安装支脚会匹配通用的设备机架安装孔距，支脚位置做局部加厚处理，避免长期承重出现支脚变形，吊装孔的位置设置在箱体上部的四个角点，吊装时的重心经过测算，保证吊装过程中箱体保持水平，不会出现油液晃动造成的倾斜风险。

　　在工业现场的实际应用中，这类大容量油箱既可以作为大型工程机械的车载燃油箱，满足设备连续八小时以上的作业燃油需求，减少现场补油的频次，也可以作为车间固定式液压系统的公用液压油存储单元，为多台液压设备提供稳定的油源供给，部分野外作业的供电场景中，也会搭配柴油发电机组使用，作为机组的外置储油单元，降低机组的现场运维成本。设计时还需要考虑油液的热交换需求，箱体的外表面可以根据使用场景选择是否加装散热翅片，在液压系统持续工作、油液温升较高的场景下，增大箱体与空气的接触面积，提升自然散热的效率，省去额外的油冷装置配置成本；在低温环境使用的场景下，箱体侧壁还预留了加热装置的安装位，方便加装加热棒保证低温下油液的流动性。

　　箱体的焊缝设计采用连续满焊工艺，所有焊缝在加工完成后都需要做渗漏测试，避免长期使用后出现油液渗漏的问题，内壁根据存储介质的不同做对应的防腐处理，存储柴油的箱体内壁做耐油防锈涂层，存储液压油的箱体内壁做磷化处理，避免油液长期接触内壁造成锈蚀污染油液。整体结构没有冗余的复杂构型，所有的结构设计都围绕加工便捷性、使用可靠性、维护便捷性三个核心维度展开，能够适配多数中大型工业设备的储油需求，安装时不需要对原有设备的机架做大规模改造，只需要匹配支脚的安装孔位即可完成固定，接口全部采用通用标准尺寸，能够直接对接市面上主流的油路管件、阀门配件，降低现场安装的适配成本。
