卧式工业储油罐体结构设计方案

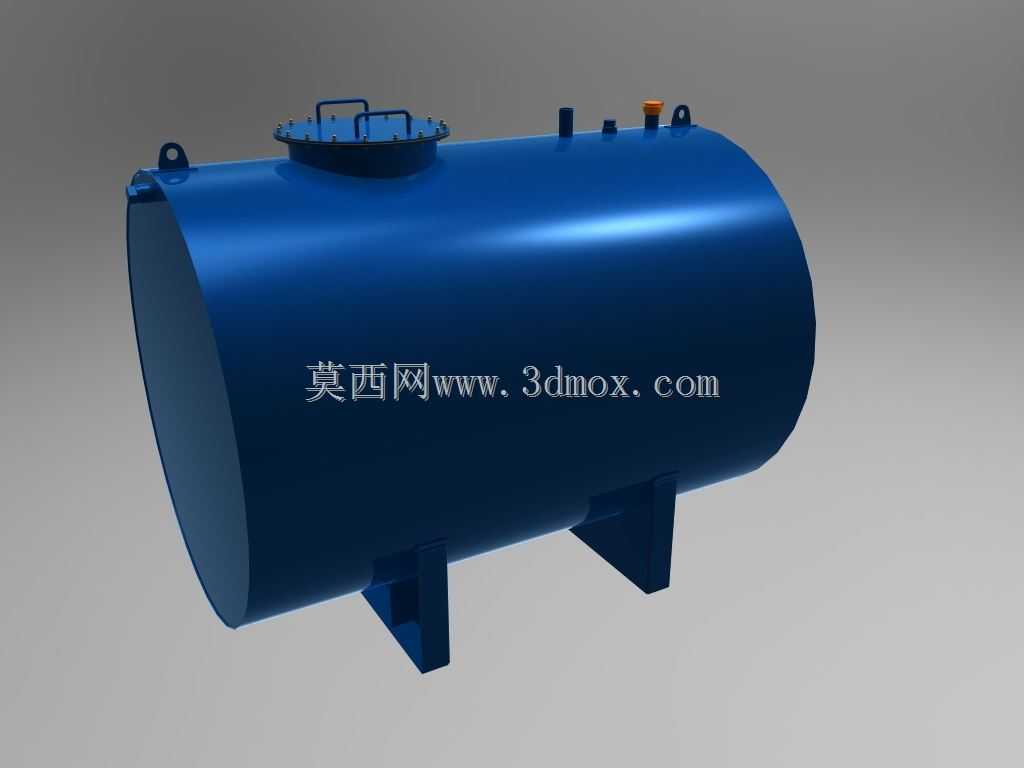

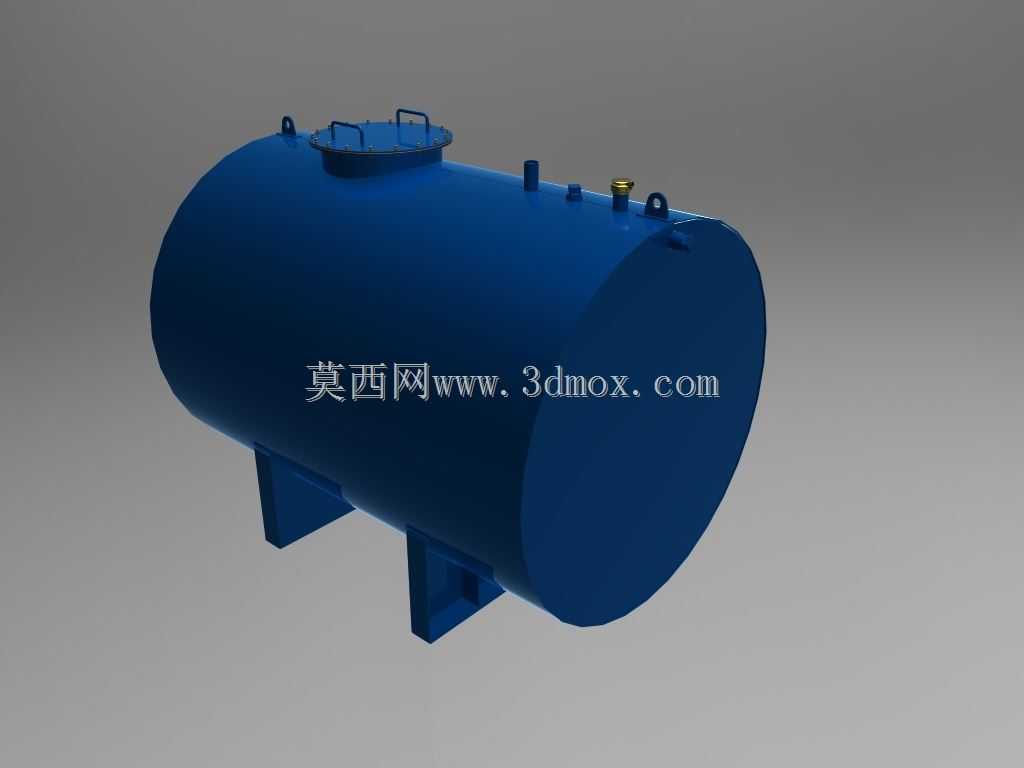

　　在油料储运、工业生产原料暂存、厂区中转供油等场景中，卧式储油罐体是应用频次极高的承压存储类构件，这类构件的三维结构设计需要兼顾安装稳定性、介质存储安全性、日常运维便捷性等多重工程需求，不能仅做外观曲面的堆砌。从实际落地的工程需求出发，该罐体采用卧式圆柱筒体作为主体承载结构，这类结构的优势在于筒体环向受力均匀，在存储带一定静压的液态油料时，筒壁应力分布更合理，相比方形储罐能在同等壁厚下承受更高的内部静压力，减少局部应力集中带来的焊缝开裂、罐体变形风险。筒体两端采用标准椭圆封头做密封焊接，椭圆封头的曲面过渡设计能有效降低端部的应力集中系数，避免直角结构在长期承压、温度交变环境下出现疲劳损伤，同时封头的冲压成型工艺成熟，批量生产时的加工一致性更容易控制。

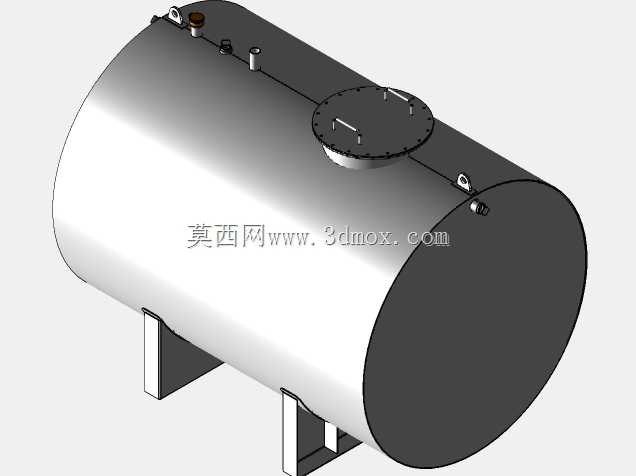

　　罐体顶部的结构布局完全围绕日常运维与功能接口需求设置，居中位置设置带护栏的人孔结构，人孔的尺寸满足运维人员携带工具进出罐体内部做清洁、检修、焊缝探伤的通行需求，人孔盖采用快开式压紧结构，周边的护栏高度符合工业操作平台的安全防护要求，避免运维人员在顶部作业时发生踏空坠落风险。人孔旁侧依次布置不同通径的工艺接管，包括油料注入口、排气口、液位检测接口，其中注入口接管延伸至筒体内部靠近底部位置，避免注油时油料高速冲击筒壁产生静电积聚，排气口设置在筒体顶部最高点位，保证注油、排油过程中罐内气压与外界平衡，避免出现憋压或者负压抽瘪罐体的情况，液位检测接口适配常规的浮球式液位计或者雷达液位计安装，无需额外在现场做开孔改造。

　　罐体底部的支撑结构采用两个对称布置的鞍式支座，鞍座的弧形接触面与筒体外径完全贴合，接触区域做加宽处理，增大支撑面的接触面积，降低单位面积的支撑压强，避免罐体自重加载荷后出现局部凹陷变形。鞍座的底板预留地脚螺栓安装孔，安装时可通过垫铁调整罐体水平度，保证罐体安装后轴向保持水平，避免长期使用后出现局部积液、液位检测不准的问题。鞍座与筒体之间的焊接采用连续角焊缝，焊缝高度根据筒体壁厚与满载总重量计算确定，保证支撑结构的连接强度满足满载工况下的载荷要求，同时其中一个鞍座设计为滑动式结构，预留轴向热胀冷缩的位移余量，避免环境温度变化、罐体介质温度变化带来的热应力无处释放，拉扯焊缝导致结构损坏。

　　从安装边界维度看，该卧式罐体的整体轴向长度、筒体直径、总高度都适配常规的厂区运输通道、安装工位的尺寸限制，运输时无需做额外的拆解，整体吊装即可完成转运，吊装点位设置在筒体上部的两个对称吊耳位置，吊耳的焊接位置经过重心核算，保证吊装时罐体保持水平，不会出现倾斜滑脱的风险。罐体的所有外接接口的法兰尺寸、压力等级都匹配通用的工业管道标准，现场安装时可直接与对应通径的输油管道、阀门做连接，无需单独定制转接件。在细节设计上，罐体顶部的边角位置做圆弧过渡，避免尖锐棱角在安装、运维过程中划伤作业人员，所有外露的焊接位置都做打磨处理，去除焊渣、焊瘤，减少应力集中点的同时，也方便后续做防腐涂层的喷涂，防腐涂层的厚度根据存储油料的腐蚀性、户外安装的耐候需求做匹配，保证罐体的使用寿命满足工业场景的长期使用要求。

　　这类储油罐体的设计没有冗余的装饰性结构，所有结构特征都对应实际的工程使用需求，从筒体的壁厚选取到每个接管的位置确定，从鞍座的间距设置到人孔的尺寸选型，都围绕油料存储过程中的安全、便捷、稳定核心目标展开，三维建模过程中需要严格控制各个结构的装配间隙、焊缝预留位置，保证后续生成的工程图纸能直接指导生产加工，避免建模阶段的尺寸偏差导致后续生产、安装环节出现匹配问题。对于结构设计从业者而言，这类储运容器的建模核心不在于曲面的复杂度，而在于对实际工况需求的理解，每个结构特征的存在都要有对应的工程逻辑支撑，不能凭空添加无实际作用的结构，也不能遗漏必要的功能接口与安全防护结构。
