撬装式多管程冷冻制冷机组结构

　　这套撬装集成的冷冻制冷设备，核心面向工业制程冷量供给场景，常见于化工生产环节的物料降温、食品加工线的速冻预冷、大型中央空调系统的冷源输出、工业冷水循环配套等工况，区别于零散安装的制冷组件，该结构将所有换热、管路、阀组集成在统一的型钢底架上，大幅缩减现场安装的配管与找正工作量，适配需要快速部署冷源的项目场景。从实际功能来看，整套设备通过蒸汽压缩制冷循环完成热量转移，低温低压的制冷剂蒸汽经压缩升压后进入冷凝侧换热管束，通过与冷却介质的热交换完成冷凝液化，再经节流元件降压后进入蒸发侧管束，与待冷却的载冷剂完成热交换带走热量，蒸发后的制冷剂气体重新回到压缩机入口完成循环，整套结构集成了多组卧式管壳式换热筒体，分别承担冷凝、过冷、蒸发、

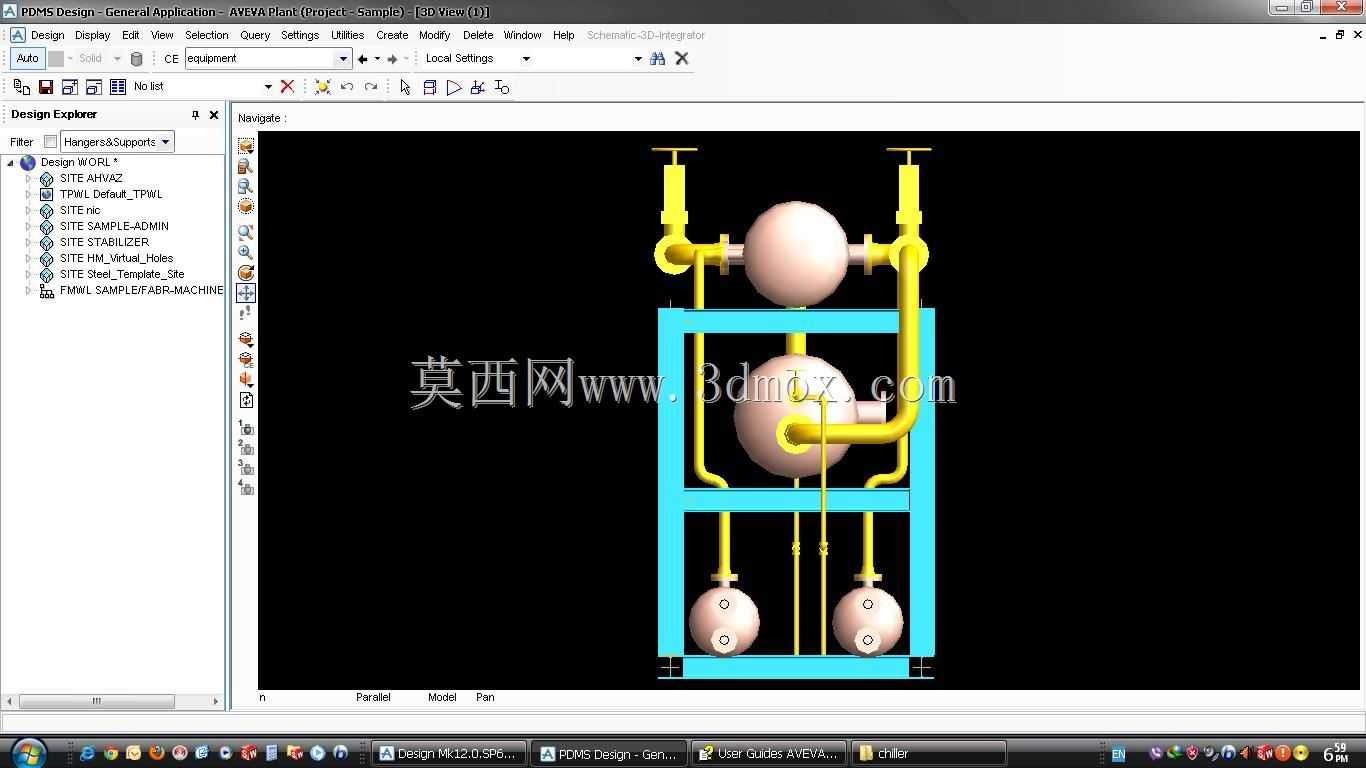

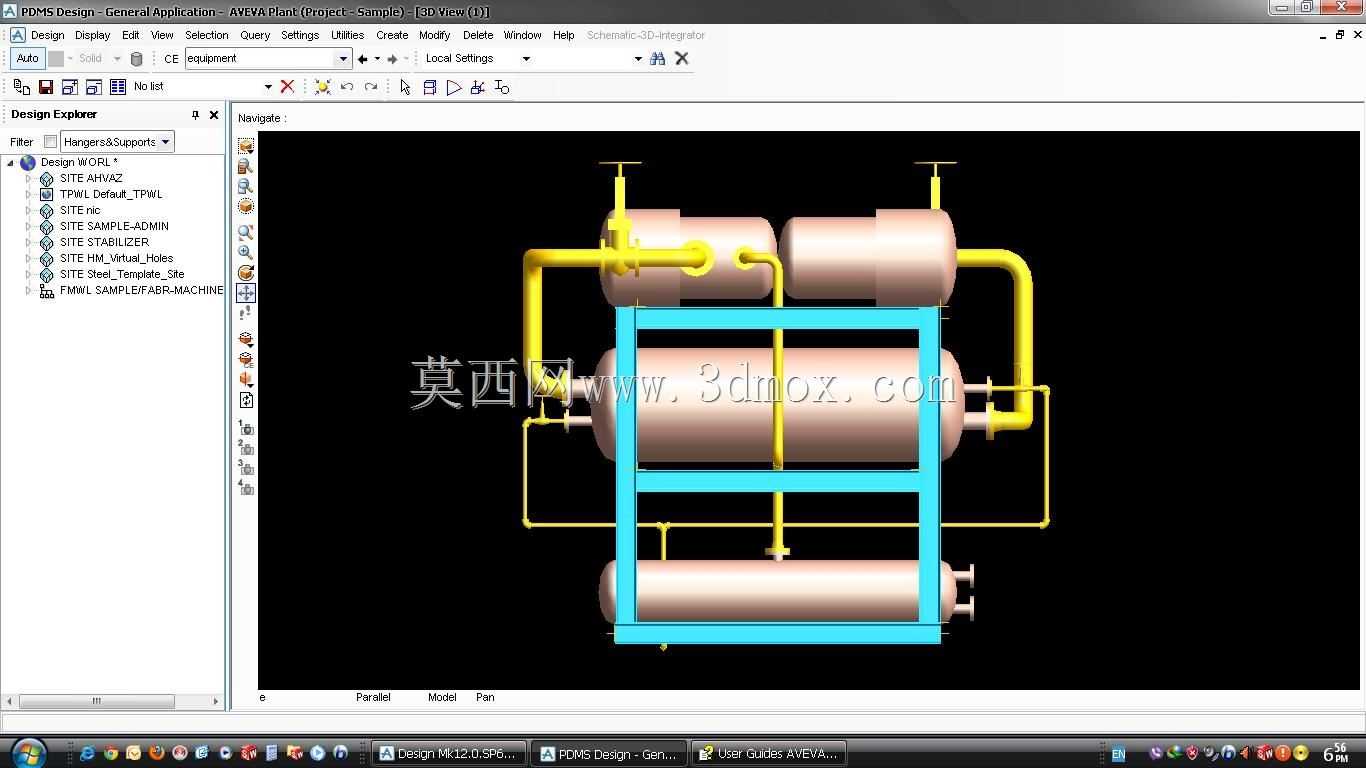

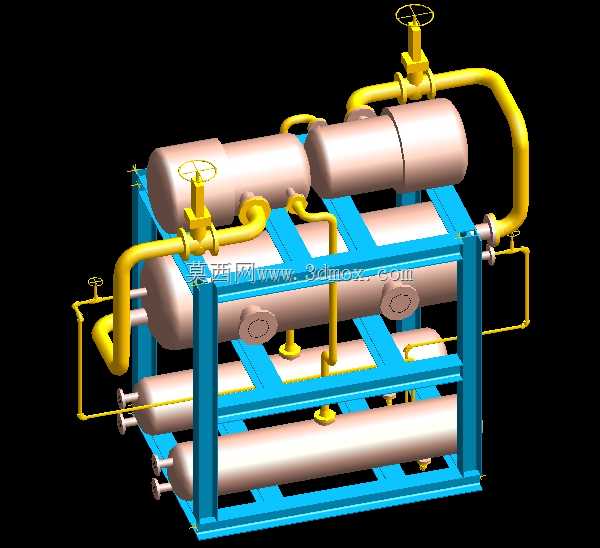

　　气液分离的不同功能，避免了单筒体结构的换热效率不足问题。设计层面采用分层式型钢框架布局，最下层布置大容积的卧式换热筒体，承担主要的蒸发换热功能，中层框架布置冷凝与过冷管束，上层预留阀组与管路的操作空间，所有管路沿框架立柱与横梁排布，黄色的工艺管线分别对应高压气态制冷剂、高压液态制冷剂、低压气态制冷剂的不同流路，管路上配置的手轮截止阀可实现不同回路的切断与流量调节，满足检修、工况切换的操作需求，管路弯头全部采用大曲率半径的煨弯结构，降低制冷剂流动的沿程阻力，减少压缩机的无效功耗。从安装边界来看，整套撬体的底架采用标准型钢焊接成型，底部预留地脚螺栓安装孔位，安装时仅需完成水平找正后固定地脚，外接冷却介质、

　　载冷剂的管路接口以及电源接线即可投入使用，无需现场进行复杂的管路预制与焊接；外形尺寸适配标准工业厂房的门洞宽度，可整体通过叉车进行转运，无需拆解后二次组装。结构设计时充分考虑了检修操作空间，阀组的手轮操作高度全部落在人体工程学适配的1.2米至1.6米区间，操作人员无需登高即可完成所有阀门的开关操作，换热筒体的端盖位置预留足够的抽管空间，后期检修更换换热管时无需拆解周边管路与框架结构。管路与筒体的连接全部采用法兰对接结构，密封面采用凹凸面密封形式，适配制冷剂的密封要求，避免运行过程中出现制冷剂泄漏问题；框架的横梁与筒体接触位置设置减震垫，减少设备运行过程中管路振动带来的焊缝疲劳风险，所有管路的低点位置预留排污接口，

　　可在设备维护时排出管路内积存的油污与杂质，保障制冷循环的通畅。不同功能的换热筒体在框架上的排布经过流路优化，高压侧管路长度尽可能缩短，减少高压制冷剂的压降损失，低压侧管路沿框架上层排布，避免管路凝露滴落对下层电气元件造成影响，整套结构的重心落在底架的中心区域，转运与吊装过程中不会出现偏载倾斜问题，吊装点直接设置在底架的四角位置，无需额外制作吊具即可完成整体吊装作业。
