外螺纹快插式黄铜软管接头结构设计

　　在流体输送管路系统的搭建与维护场景中，这类黄铜材质的软管尾部接头是极为常见的管路转接部件，广泛应用在气动控制回路、低压液压输送、民用给排水、小型设备冷却循环等多个工程场景里，承担着硬管端口与柔性软管之间的密封转接作用，是管路系统中避免介质泄漏、保证连接可靠性的核心基础零件。

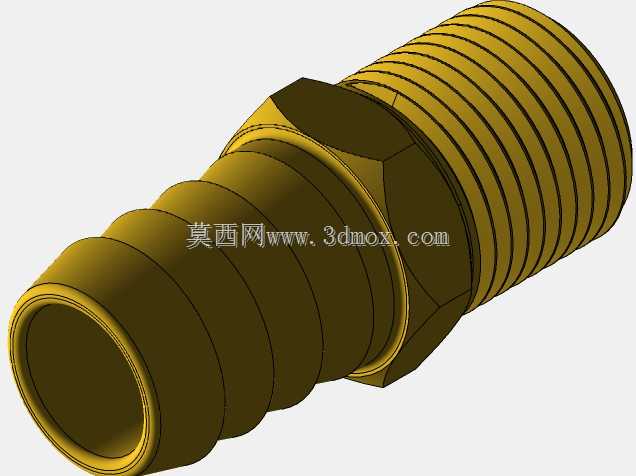

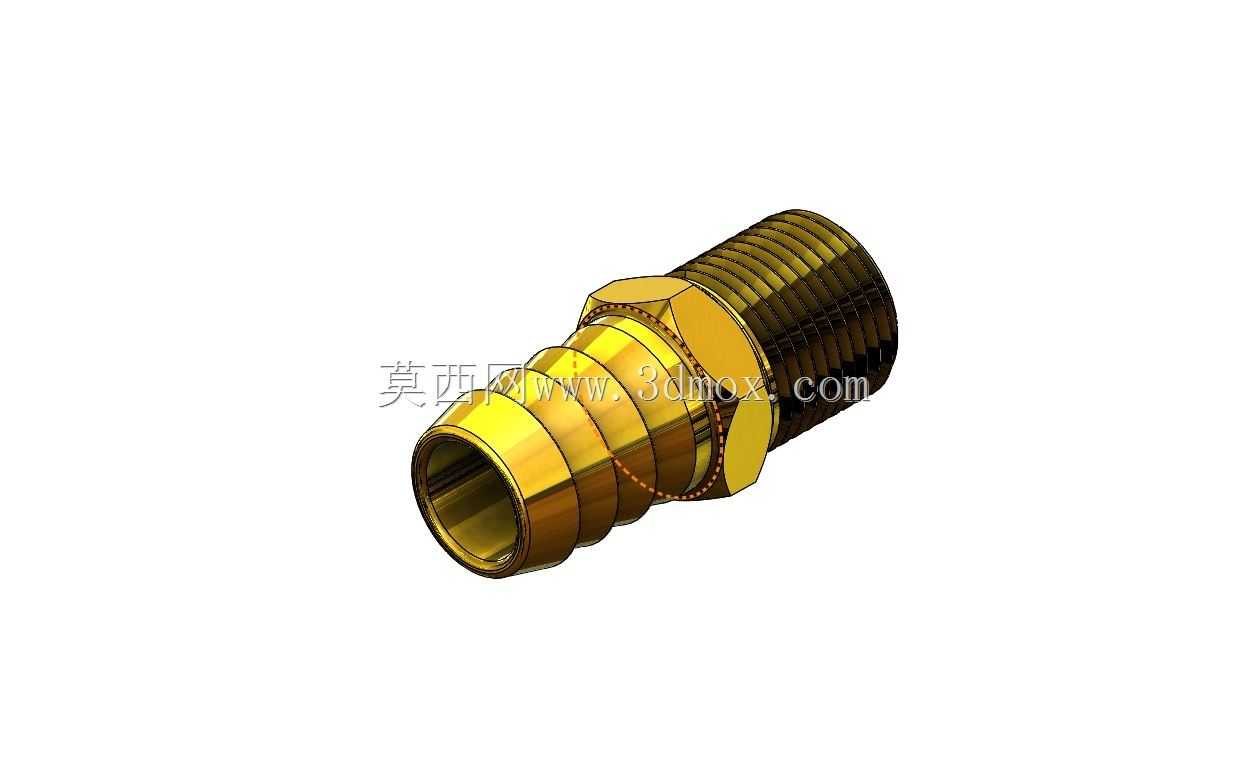

　　从实际使用的功能逻辑来看，该接头一端采用标准外螺纹结构，可直接与设备本体、阀组、硬管管路的内螺纹端口实现刚性连接，螺纹段的长度经过适配性设计，既能够保证足够的螺纹啮合深度，避免承压状态下出现螺纹脱开、滑牙的问题，又不会因为螺纹过长导致安装后端部顶触对接件内部流道，造成通流面积减小、管路压损异常升高的问题。接头中部设计有一体式六角台结构，该结构的对边尺寸符合常规扳手的夹持规格，安装作业时可以使用普通活动扳手、开口扳手直接施加扭矩，无需定制专用工装，六角台的两个端面均做了倒角处理，既能够在安装时引导密封垫片贴合到位，也可以避免锐边划伤操作人员的手部、刮破相邻软管的外壁。

　　接头与软管连接的一端采用多段环形倒刺结构，也就是行业内常说的竹节式尾端，每一段倒刺的外径都略大于适配软管的内径，当柔性软管套入尾端时，倒刺的斜面会引导软管逐步扩张，套入到位后倒刺的直角端面会牢牢卡紧软管的内壁，配合外部加装的喉箍锁紧，可以承受0.6-1.6MPa的管路工作压力，不会出现软管受内压脱落的问题。尾端最外侧做了大圆角导向处理，安装软管时不需要额外扩口，直接对准尾端稍用力推压即可完成初步套接，能够大幅降低现场装配的作业难度，尤其是在狭小设备空间内进行管路更换作业时，这种导向设计可以有效减少装配耗时。

　　从设计思路的角度出发，该零件选用黄铜作为基材，首先是考虑到黄铜具备优异的切削加工性能，在数控车床上可以一次装夹完成所有结构的加工，加工效率高、尺寸一致性好，适合批量生产；其次黄铜本身的耐腐蚀性能够适配水、低压油气、多数惰性气体等常见输送介质，在常规工况下不需要额外做表面防腐处理，长期使用也不会出现锈蚀脱落污染管路介质的问题；同时黄铜的材质硬度适中，既具备足够的结构强度承受管路压力与安装扭矩，又不会因为硬度过高在对接时损伤相配件的螺纹密封面。

　　在安装边界的尺寸设计上，该接头的整体通径保持一致，内部流道没有出现突然缩径或者台阶结构，介质流经接头时的流阻非常小，不会在接头位置产生明显的紊流、压损，能够保证管路系统的输送效率。接头的最大外轮廓尺寸控制在合理范围内，当多个接头密集布置在阀岛、设备分气块上时，相邻接头之间不会出现扳手空间干涉的问题，后期维护拆卸单个接头时不需要拆除周边相邻的管路部件。六角台与螺纹段、尾段的同轴度公差控制在0.05mm以内，安装后接头不会出现偏斜，软管套接后可以保持自然顺直的状态，避免软管长期处于弯折应力下出现过早开裂、老化的问题。

　　在实际选型应用中，这类接头需要根据输送介质的工作压力、温度、化学属性匹配对应的软管材质，比如输送压缩空气时可以搭配PU、PVC软管，输送低压液压油时可以搭配耐油橡胶软管，输送常温饮用水时可以搭配食品级硅胶软管，只要软管内径与接头尾端的倒刺外径匹配，都可以实现可靠连接。日常维护时只需要定期检查软管与接头连接位置是否有老化、渗漏的情况，接头本身的黄铜材质在正常工况下使用寿命可以达到十年以上，几乎不需要单独更换，是流体管路系统中可靠性极高的基础连接元件。建模过程中需要重点保证螺纹牙型的尺寸精度、倒刺结构的角度与外径公差、各段结构的同轴度，确保加工完成的零件可以直接替换现场的同规格旧件，不需要二次修配。
