1/2"-5/6"Z24齿滚子链传动链轮

　　在各类链传动输送系统、动力传输工位中，滚子链链轮是承担啮合传动、扭矩传递的核心执行零件，这款24齿规格的链轮，适配节距1/2"到5/6"区间的标准滚子链条，常被应用在轻型输送线、小型农机传动组、机床辅机进给机构、包装设备动力传输单元这类对传动同步性有稳定要求的场景里。不同于齿轮啮合的刚性接触传动，链轮与滚子链的配合属于非共轭啮合，靠轮齿与链节滚子的有序嵌合完成动力传递，能在低速重载、多粉尘、有一定油污的工况下保持稳定传动效率，不会像带传动那样出现长时间使用后的打滑丢转问题，也不需要像齿轮传动那样严格控制中心距的加工公差，安装调试的容错空间更适配车间现场的装配条件。从结构设计上看，

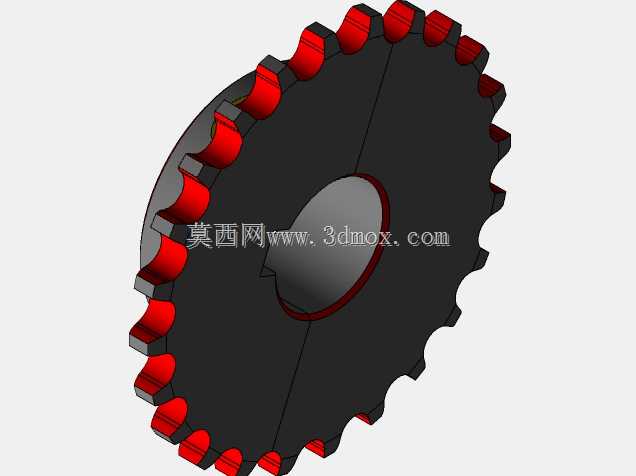

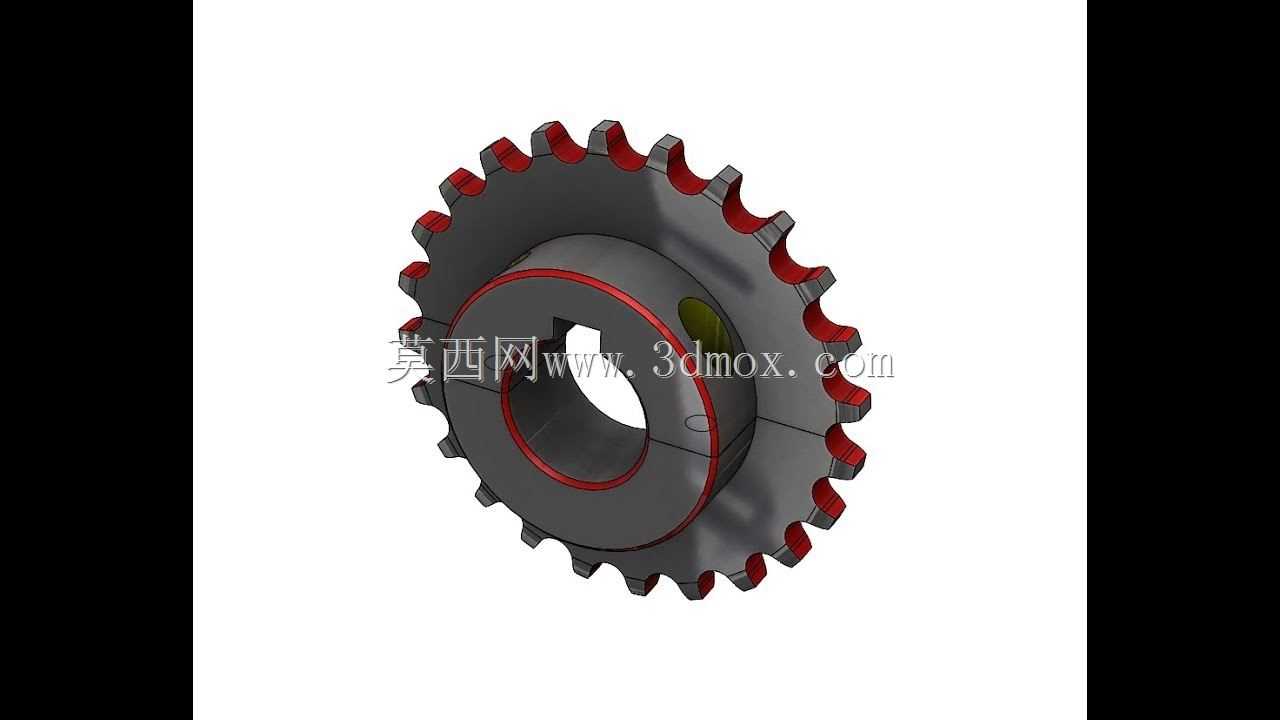

　　这款链轮采用分体式轮毂与轮缘整合结构，中心孔预留了键槽安装位，装配时可以通过平键完成与传动轴的周向固定，避免传动过程中出现链轮与轴的相对转动，轮毂两端做了凸台限位结构，安装时可以靠轴肩与端盖完成轴向定位，不需要额外加装过多定位套就能控制轴向窜动量在链传动允许的公差范围内。轮齿的齿形采用标准三圆弧一直线滚子链链轮齿廓，齿沟圆弧半径匹配对应规格滚子的外径，保证链条啮入啮出时不会出现卡滞、顶齿现象，齿侧间隙控制在合理区间，既不会因为间隙过大造成传动冲击、链条跳动，也不会因为间隙过小导致啮合阻力增大、轮齿与滚子异常磨损。轮缘部分的齿顶做了小倒角处理，避免链条在高速传动时因为多边形效应产生的横向窜动剐蹭齿顶边缘，

　　同时也能在链条安装时起到导向作用，方便现场装配时快速将链条挂入轮齿。从安装边界尺寸来看，这款24齿链轮的齿顶圆、分度圆尺寸严格匹配对应节距链条的啮合参数，轮毂的轴向宽度适配标准轴系的安装间距，中心键槽的尺寸符合普通平键的国标规格，选型时只需要匹配对应链条节距、确认传动轴径与键槽规格，就能直接替换同参数的老旧链轮，不需要重新调整传动中心距或者修改周边安装结构。实际应用中，这类链轮常成对搭配使用，分别作为主动轮与从动轮安装在动力输出端与负载输入端，中心距一般控制在链轮节距的30到50倍区间，保证链条的松边有合理垂度，避免传动过程中链条张紧力过大加剧轴承受力，或者垂度过大造成链条脱齿。针对有一定腐蚀或者磨损的工况，

　　这类链轮的轮齿部分可以在加工完成后做表面淬火处理，提升齿面硬度，延长在多粉尘、磨粒环境下的使用寿命，轮毂部分保留基础调质硬度即可，保证整体的韧性，避免冲击载荷下出现轮毂断裂问题。建模过程中，轮齿的齿形生成是核心环节，需要先根据链条节距、滚子直径、齿数计算出分度圆直径、齿顶圆直径、齿根圆直径参数，再通过齿廓方程逐点生成齿形曲线，阵列后完成轮缘切除，之后再整合轮毂、键槽、安装孔的特征，所有倒角、圆角的尺寸都要匹配实际加工的工艺要求，避免出现建模特征无法通过机加工实现的问题，比如轮毂与轮缘衔接处的圆角要足够大，减少淬火时的应力集中，键槽的端部圆角要匹配铣刀加工的最小半径，避免出现加工干涉。
