方形带提手镂空塑料滤筒结构设计

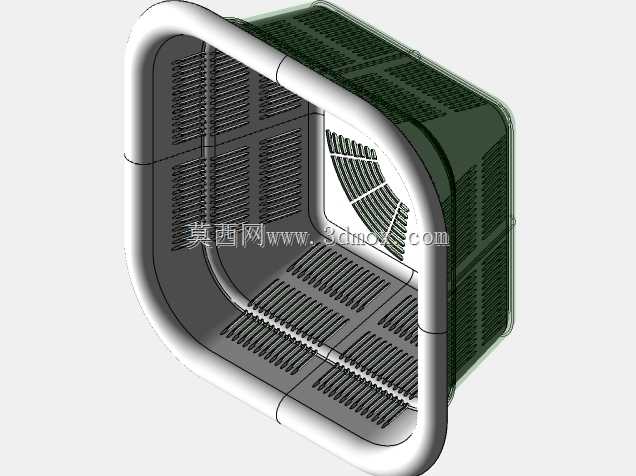

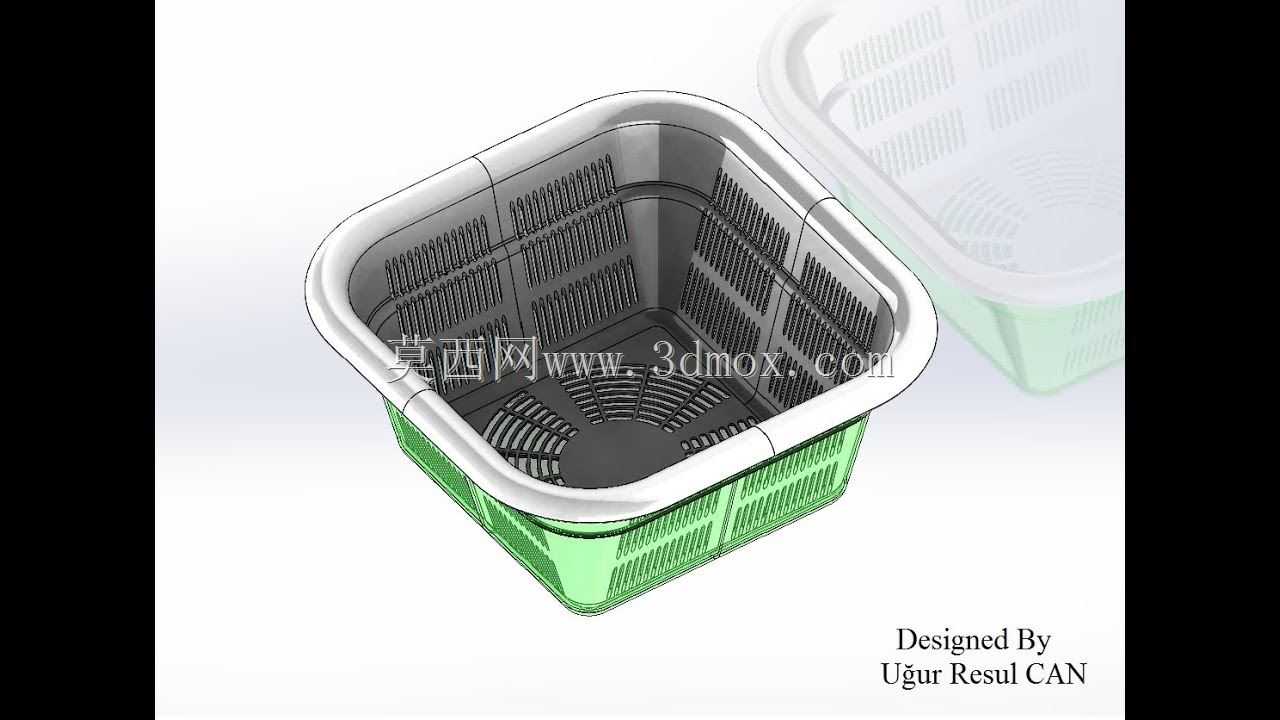

　　这款方形塑料滤筒的设计，首先要匹配日常食材清洗、餐厨沥水、小型物料筛分的实际使用场景，很多人在做这类塑件设计时容易忽略实际使用中的受力边界，导致成品装盛重物时出现侧壁变形、提手断裂的问题。从结构来看，滤筒整体采用上宽下窄的方台造型，堆叠存放时可以互相嵌套，大幅降低仓储和运输过程中的空间占用，嵌套深度控制在整体高度的三分之二，既保证堆叠稳定性，又不会出现嵌套过紧难以取出的问题。顶部的外翻卷边结构是整个塑件的受力核心，卷边内部做了均匀的加强筋排布，筋厚控制在1.2mm，和侧壁1.8mm的壁厚形成均匀的壁厚过渡，避免注塑过程中出现缩痕、翘曲的缺陷，同时卷边的圆角半径做了R3的处理，搬运时不会划伤手部，也能提升卷边的抗冲击性能，

　　即使从1米高度自由跌落至水泥地面，卷边也不会出现开裂问题。侧壁的镂空区域采用长条形格栅加底部放射状栅格的组合设计，格栅的宽度统一为2mm，相邻格栅的间距为4mm，这个尺寸既能保证沥水、过滤的通透率，又能避免细小的物料从缝隙漏出，比如清洗黄豆、米粒这类小颗粒食材时，不会出现漏料的情况，同时格栅的排布顺着滤筒的脱模方向做了0.5度的拔模斜度，注塑生产时可以顺利脱模，不会出现卡模、拉伤栅格的问题。滤筒底部的放射状栅格做了局部加厚处理，底部中心区域的壁厚达到2.2mm，放置在台面上时，底部的四个支撑脚和中心支撑环共同受力，不会因为局部受压出现底部凹陷的问题，支撑脚的高度为3mm，既可以让滤筒和台面之间留出足够的沥水间隙，

　　又不会因为支撑脚过高导致放置不稳。侧壁和底部的过渡区域做了R8的大圆角过渡，一方面可以避免应力集中，提升滤筒的整体抗形变能力，另一方面圆角区域不容易残留污渍，日常清洗时可以快速冲净边角的残渣，不会出现卫生死角。提手结构和滤筒本体采用一体化注塑设计，提手的握持区域做了内凹的弧形贴合面，握持时的受力面积更大，装满水和物料时提手不会勒手，提手和滤筒侧壁的连接位置做了三角形的加强筋结构，连接位置的壁厚做了渐变过渡，避免应力集中导致提手根部断裂，经过受力模拟，单只提手可以承受15kg的静载荷，满足日常装满食材和水的承重需求。滤筒的整体外形尺寸控制在240mm见方，高度180mm，这个尺寸可以适配常规的家用洗菜盆、商用操作台的物料盛放区域，

　　放置在水槽内时不会出现卡滞，也可以直接嵌入常规尺寸的储物筐内作为内滤层使用。设计过程中还考虑了注塑生产的工艺性，整个塑件没有倒扣结构，不需要采用复杂的抽芯模具，采用普通的两板模即可完成生产，浇口位置设置在底部中心，进胶后熔体可以均匀向四周填充，不会出现熔接痕集中在受力位置的问题，成型周期可以控制在25秒以内，适合大批量量产。在实际使用场景中，这款滤筒不仅可以用于家庭厨房的果蔬清洗、碗筷沥水，还可以用于小型加工场景中的物料漂洗、固液分离，比如餐饮门店的食材预处理、小型五金件清洗后的沥水干燥，镂空结构的通透率达到35%，沥水速度比同尺寸的圆孔滤筐提升20%左右，同时方形的结构相比圆形滤筒，在台面上放置时的空间利用率更高，可以紧密排布在操作台面上，不会出现滚动移位的问题。滤筒的侧壁格栅做了细微的磨砂纹理处理，清洗时不会因为表面过于光滑导致握持打滑，同时磨砂纹理可以掩盖注塑过程中产生的轻微流痕，提升成品的外观质感。
