壁挂式多层玻璃置物陈列架结构设计

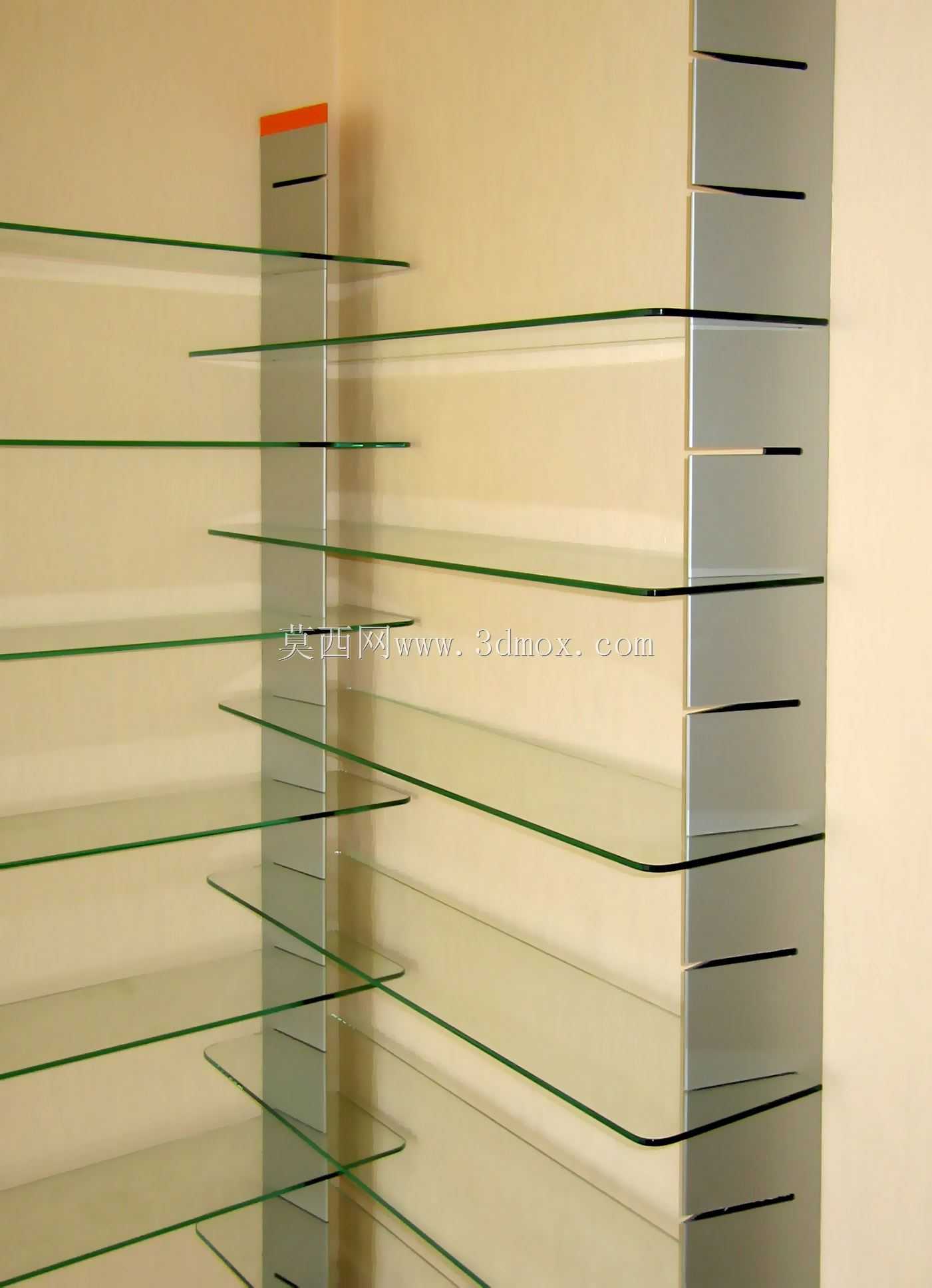

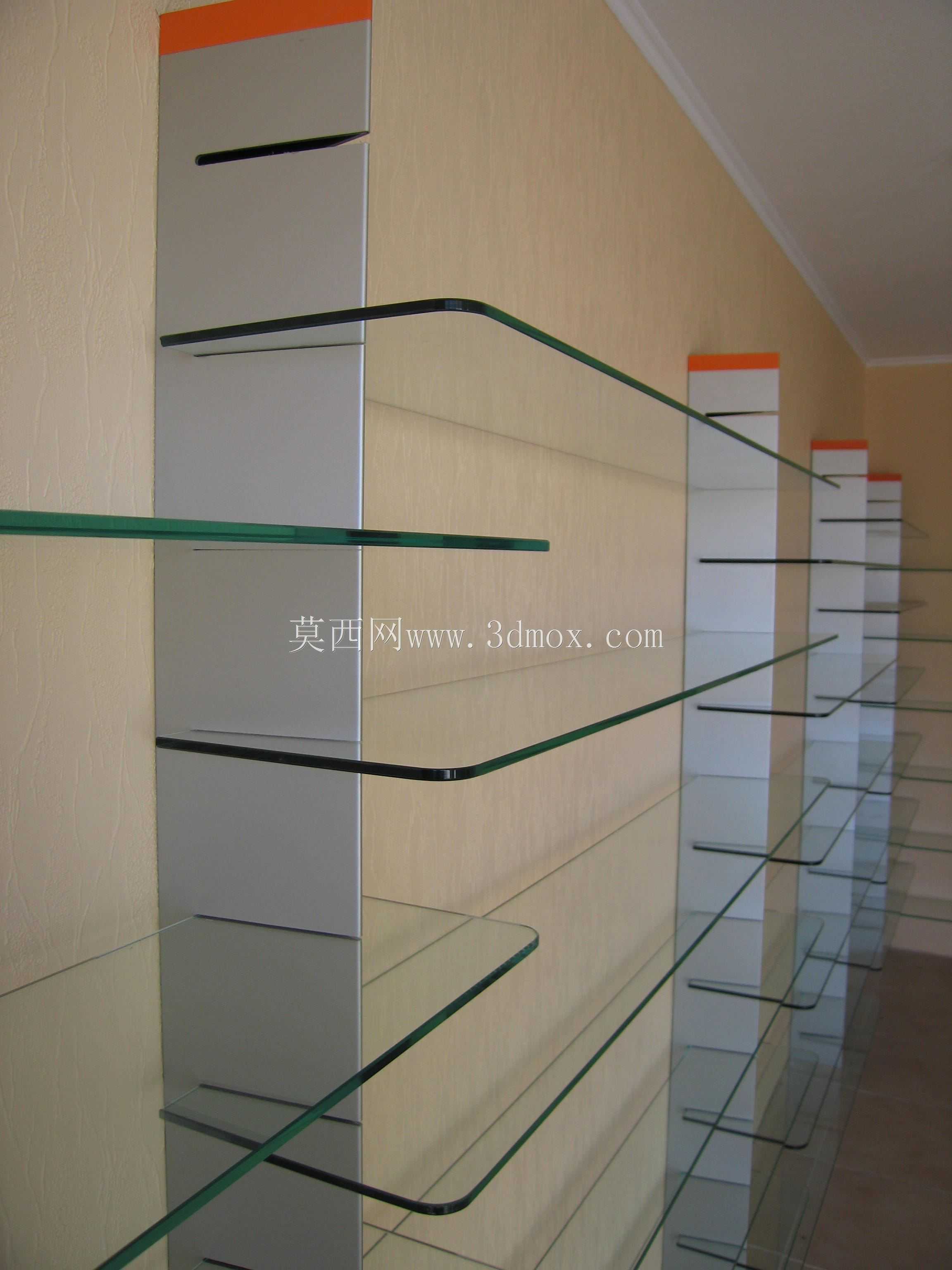

　　这款壁挂式多层玻璃置物陈列架的设计，最初是针对商业零售空间墙面闲置区域利用需求开发的，在实际落地场景中，既可以用于零售门店的小件商品陈列，也可适配办公空间的资料展示、家居场景的藏品摆放，核心是解决垂直墙面空间的轻量化承载需求，避免落地置物架占用地面通行面积的问题。从结构设计逻辑来看，整体采用双侧金属立柱作为核心承载构件，立柱上预加工等间距排布的层板支撑卡槽，卡槽采用冲压一体成型工艺，不需要额外加装支撑扣件，既减少了装配零件数量，也避免了外置扣件突出带来的剐蹭风险，每道卡槽的深度经过反复校核，既保证层板插入后不会出现横向滑脱，也不会因为卡槽过深导致立柱截面强度被过度削弱。层板选用钢化玻璃材质，边缘做磨边倒角处理，

　　避免玻璃边角应力集中导致的碎裂风险，玻璃层板的厚度根据单层层板的额定承载上限选定，常规配置下每层可承载10kg以内的均匀摆放物件，层板与立柱卡槽的配合间隙控制在0.2mm以内，装配后不会出现层板晃动的问题，同时预留的微小间隙也能抵消温度变化带来的材料热胀冷缩量，避免玻璃因为挤压出现应力碎裂。在安装边界的设计上，立柱背部预留了壁挂安装的沉头孔位，孔位间距匹配常规墙面装修的龙骨排布尺寸，安装时可以直接通过膨胀螺丝将立柱固定在实体墙面或者墙面龙骨上，不需要额外加装壁挂背板，整体安装完成后，立柱与墙面的贴合间隙控制在1mm以内，不会出现积灰的卫生死角。层板的间距采用等间距设计，同时也支持使用者根据摆放物件的高度灵活调整层板插入的卡槽位置，

　　不需要额外拆卸整体结构，只需要将玻璃层板抬起抽出，插入对应高度的卡槽即可完成层距调整，适配不同高度物件的陈列需求。从外形尺寸来看，整体宽度可以根据安装墙面的实际宽度做模块化拼接，单组立柱的标准高度适配常规商业空间的墙面视线高度，最下层的层板安装高度距离地面预留足够的清洁操作空间，避免日常地面清洁时磕碰层板边角，最上层的层板高度控制在成年人站立伸手可及的范围内，方便取放陈列的物件。在结构强度校核阶段，针对立柱的受力做了有限元分析，当所有层板都满额承载均匀载荷时，立柱的最大形变位移量控制在0.1mm以内，不会出现肉眼可见的弯曲变形，卡槽位置的应力集中系数控制在材料许用应力范围内，长期承载也不会出现卡槽变形导致层板滑落的问题。

　　玻璃层板的支撑点设计在层板两侧距离端部1/10长度的位置，这个支撑位置可以让玻璃层板的弯矩分布最均匀，避免层板中部因为承载出现过大的下挠形变，同时支撑位置的卡槽内加装了极薄的柔性缓冲垫，既可以避免玻璃与金属硬接触产生的异响，也能抵消安装时的位置误差，让层板受力更均匀。整体结构没有多余的装饰构件，所有外露的金属表面都做了哑光防锈处理，既适配不同装修风格的空间，也不会因为光线反射产生眩光影响陈列物件的展示效果，玻璃层板的高透光性可以让光线穿透层板，减少多层结构带来的空间压抑感，即使安装在采光一般的墙面区域，也不会因为层架遮挡让墙面显得过于昏暗。在实际装配流程上，所有零件都可以实现无工具快速装配，只需要先将两侧立柱固定在墙面上，再依次将玻璃层板插入对应高度的卡槽即可完成安装，不需要专业的安装人员，普通使用者对照安装说明就可以完成全部装配流程，后期维护也非常简便，玻璃层板可以直接抽出清洁，金属立柱表面的污渍只需要用常规清洁剂擦拭即可，不会出现锈蚀或者表层脱落的问题。针对不同的使用场景，该结构也可以做灵活的参数调整，比如用于较重物件陈列时，可以适当增加玻璃层板的厚度，同时加密卡槽位置的加强筋结构，提升整体承载能力；用于展示轻质装饰物件时，可以适当减薄玻璃厚度，降低整体结构的自重，减少壁挂安装的墙面载荷要求。
