吨袋承托支撑钢架结构设计

　　在散料仓储与车间周转场景里，大袋包装的粉体、颗粒物料一直存在堆码难、转运易破损、取料不便的痛点，这款承托钢架就是针对这类工况做的定向结构设计。从实际使用场景来看，这类架体主要适配1吨级标准集装袋的存放与周转，不管是原料仓的静态堆存，还是生产车间线边的临时物料暂存，或是跨车间的叉车转运，都能通过架体的标准化结构实现作业效率提升，避免吨袋直接接触地面造成的袋体磨损、受潮问题，同时也能解决软质吨袋无支撑时易倾斜、垮塌的安全隐患。

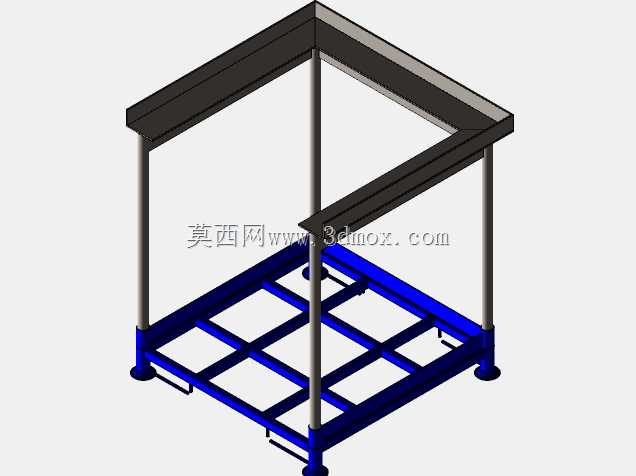

　　从功能特性上看，架体采用上下分体式的受力逻辑，底部框架是主要的承载基座，采用方管拼焊成网格状承托面，网格间距经过受力核算，既不会因为间隙过大导致吨袋底部局部下坠变形，也不会因为过密造成材料浪费、架体自重过高。底部四个支脚做了带定位凸台的设计，堆码时上层架体的支脚可以直接嵌入下层架体顶部的对应定位槽，实现多层堆垛时的横向限位，避免堆高后出现架体滑移、倾覆的风险，支脚底部预留的安装孔位，也可以在固定工位使用时通过膨胀螺栓与地面固定，满足高位存储的稳定性要求。底部框架两侧预留的叉车位，完全适配标准手动液压叉车、平衡重式叉车的叉齿间距，叉齿插入深度覆盖架体宽度的三分之二，转运时不会因为承托重心靠前导致架体前倾。

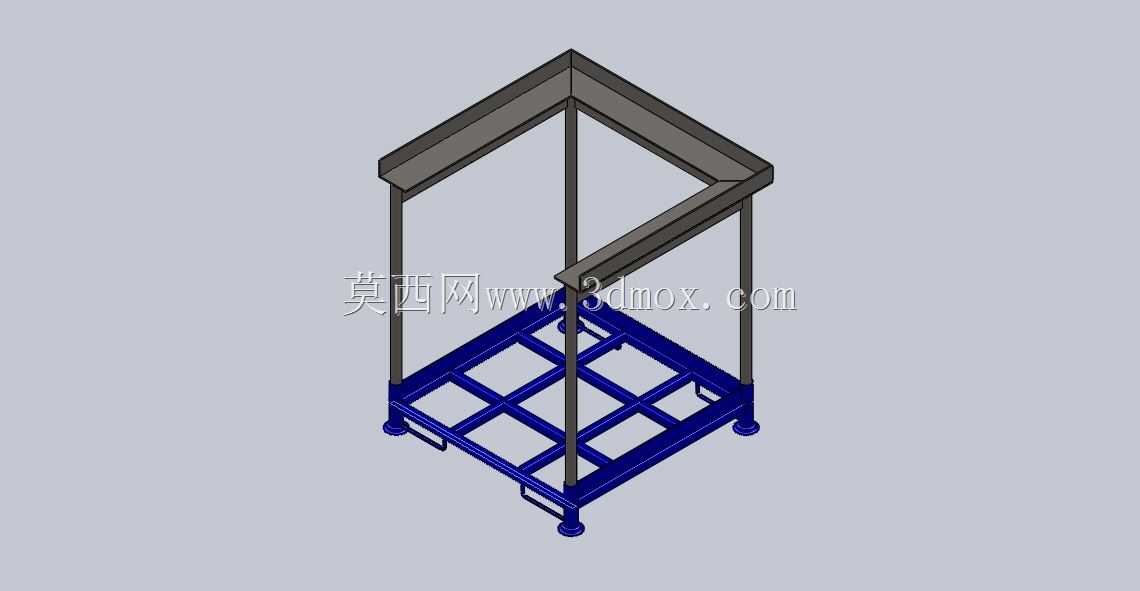

　　上部的框架结构采用四根竖向方管作为支撑立柱，连接底部基座与顶部的导向框，顶部导向框做了三面围边、一面开口的设计，开口方向正对吨袋取料或吊装的作业位，不管是行车吊装空吨袋上架，还是满袋物料通过叉车整架转运，三面围边都能对吨袋的上部形成侧向约束，避免吨袋在吊装下落、转运晃动时出现偏移，开口侧则预留出足够的操作空间，方便作业人员连接吨袋吊环、或是在取料时整理袋口，不会因为框架遮挡影响操作效率。立柱与上下框架的连接位置都做了三角加强筋焊接，所有焊缝采用连续角焊缝，焊后做打磨去应力处理，避免长期受交变载荷出现焊缝开裂的问题。

　　设计过程中首先核算了满载工况下的受力分布，吨袋满载时的重量全部通过袋体传递到底部网格框架，每根方管的选型都按照均布载荷下的弯曲强度做校核，竖向立柱则需要承受堆码时上层架体传递的竖向载荷，同时兼顾转运时的侧向冲击力，因此立柱壁厚比底部横撑高一个规格，避免叉车急停、启动时的惯性力造成立柱变形。顶部导向框的高度经过多轮场景验证，刚好对齐吨袋吊环自然下垂的高度区间，吊装时吊环不会挂蹭框架边缘，同时围边的高度足够约束吨袋上部的膨出部分，避免满袋时物料挤压导致袋体超出架体边界，影响堆码间隙。

　　安装边界方面，架体的整体外廓尺寸完全适配标准托盘的作业通道，单架占用的平面尺寸与1200*1000标准托盘一致，不需要对现有仓储的通道宽度、货架预留位做改造就能直接投入使用，多层堆码时的总高度控制在常规车间净高的允许范围内，三层堆码后的总高度不会影响车间照明、消防管线的安全距离。架体表面采用喷塑处理，底部接触地面的部分做了加厚涂层，避免车间地面潮湿、清洁时的水渍造成架体锈蚀，适合在原料加工、粮食仓储、化工粉体、塑料粒子生产等多类场景下长期使用。针对不同物料的存储需求，架体的网格承托面也可以根据物料特性更换为钢板铺面，适配小包装物料的临时存放，实现一架多用，提升架体的通用适配性。
