模块化手控机床操作控制单元结构

　　在离散制造的金属切削加工车间场景里，这类模块化手控操作单元是普通手动机床、半自动化改造机床的核心人机交互载体，区别于全数控系统的集成式操作面板，它的设计初衷是适配多品类老旧机床的操控改造需求，以及专机生产线的分布式操控点位布置，让操作人员可以在设备旁的合适站位完成进给调整、模式切换、急停触发等核心操作，不需要往返于设备主体的固定操控区，降低走动频次带来的操作等待与安全隐患。从实际使用场景来看，这类控制单元常被布置在机床进给轴旁、工装夹具装夹位侧方，操作人员完成工件装夹、找正后，可直接在就近位置点动控制轴系移动、切换手轮进给倍率，完成对刀、试切等工序动作，遇到加工异常时可以第一时间触发急停，缩短安全响应的路径长度。

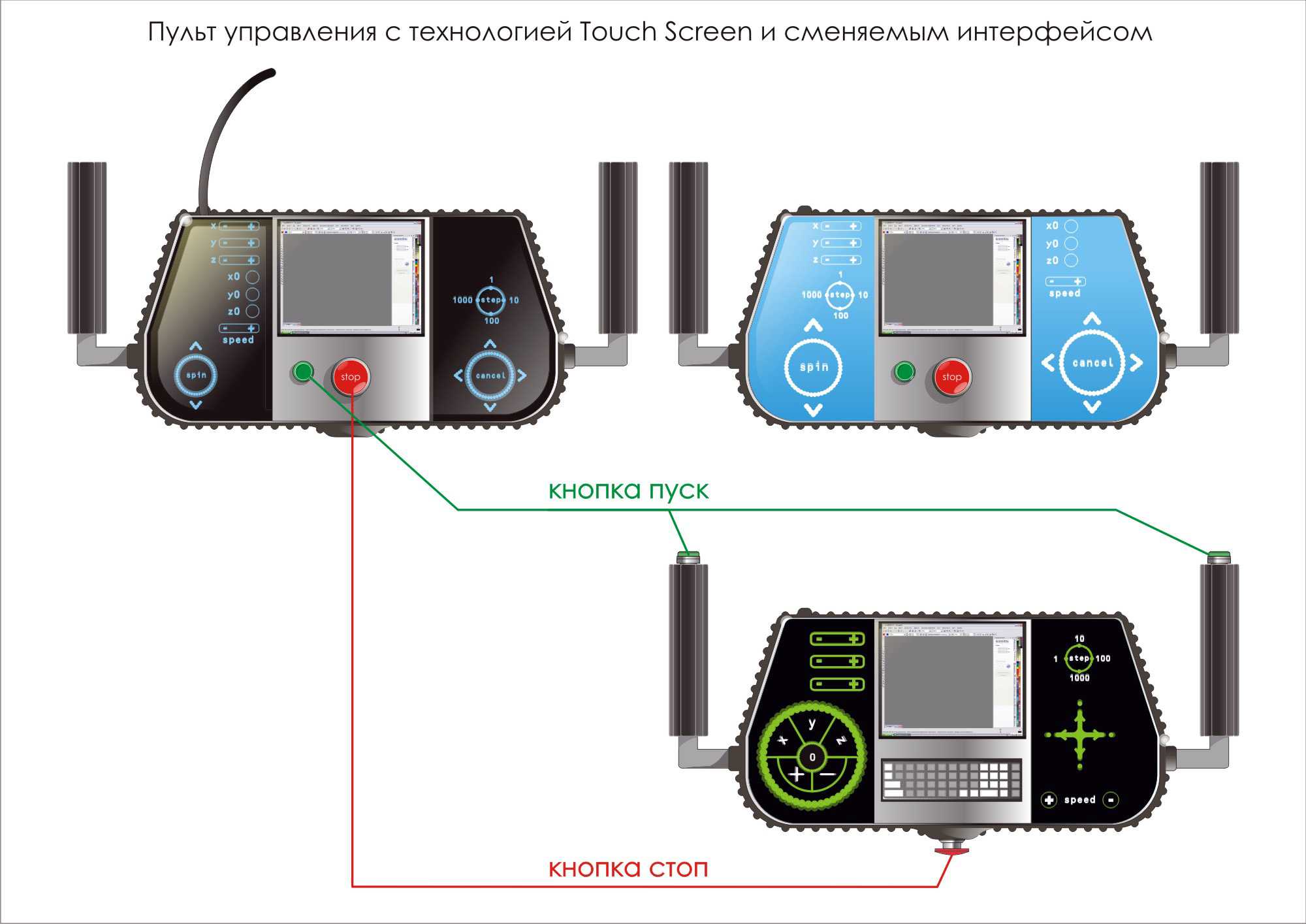

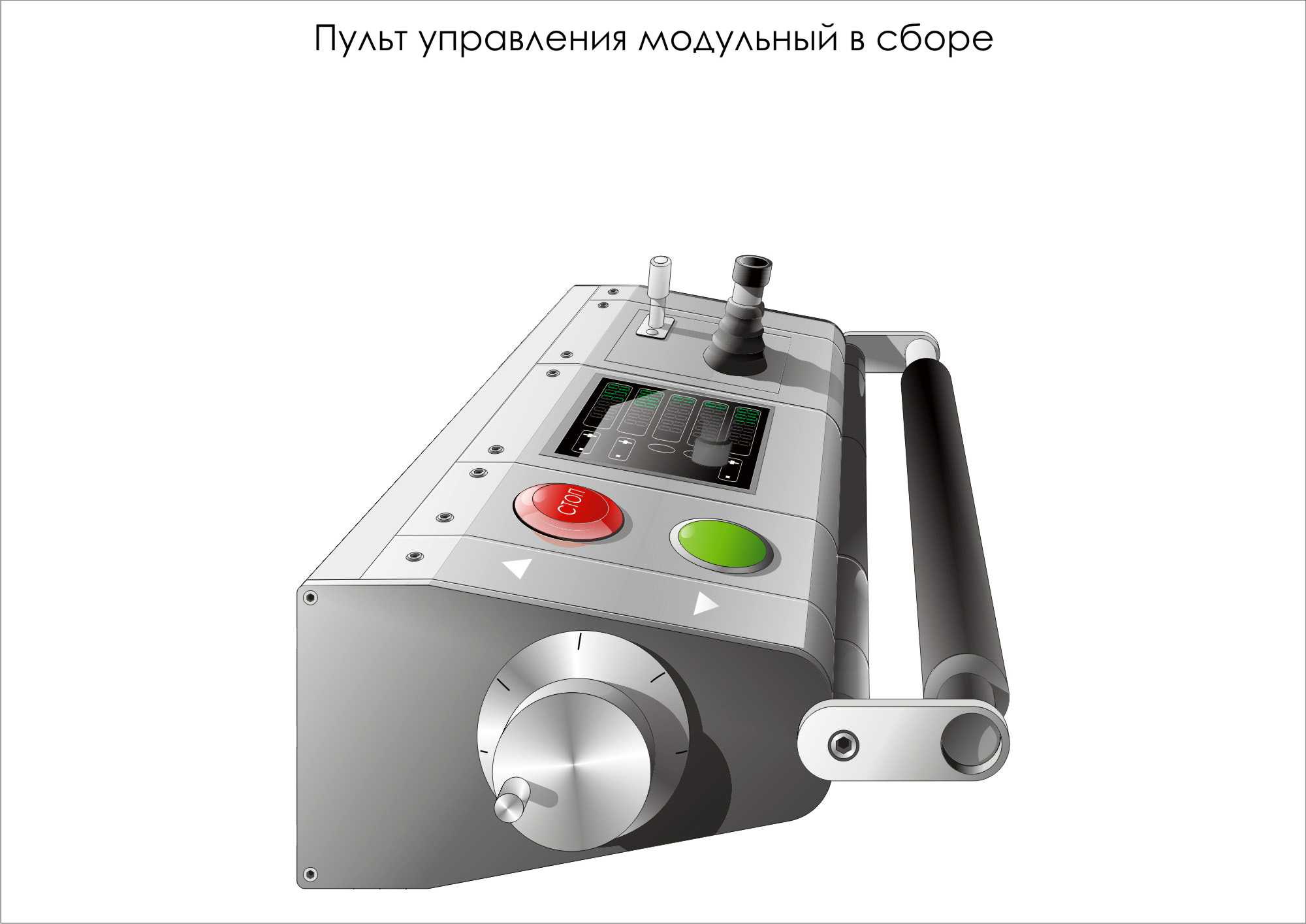

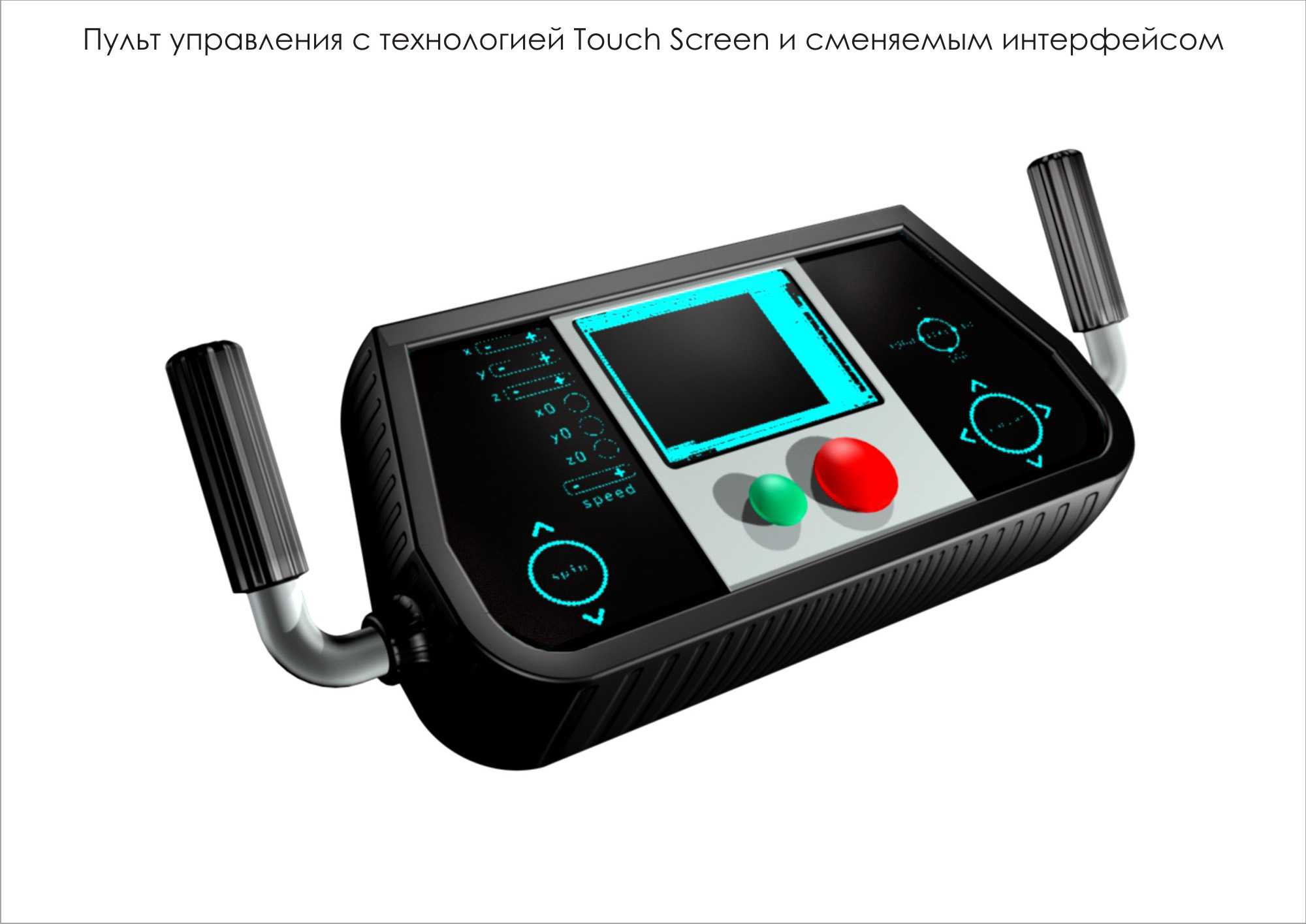

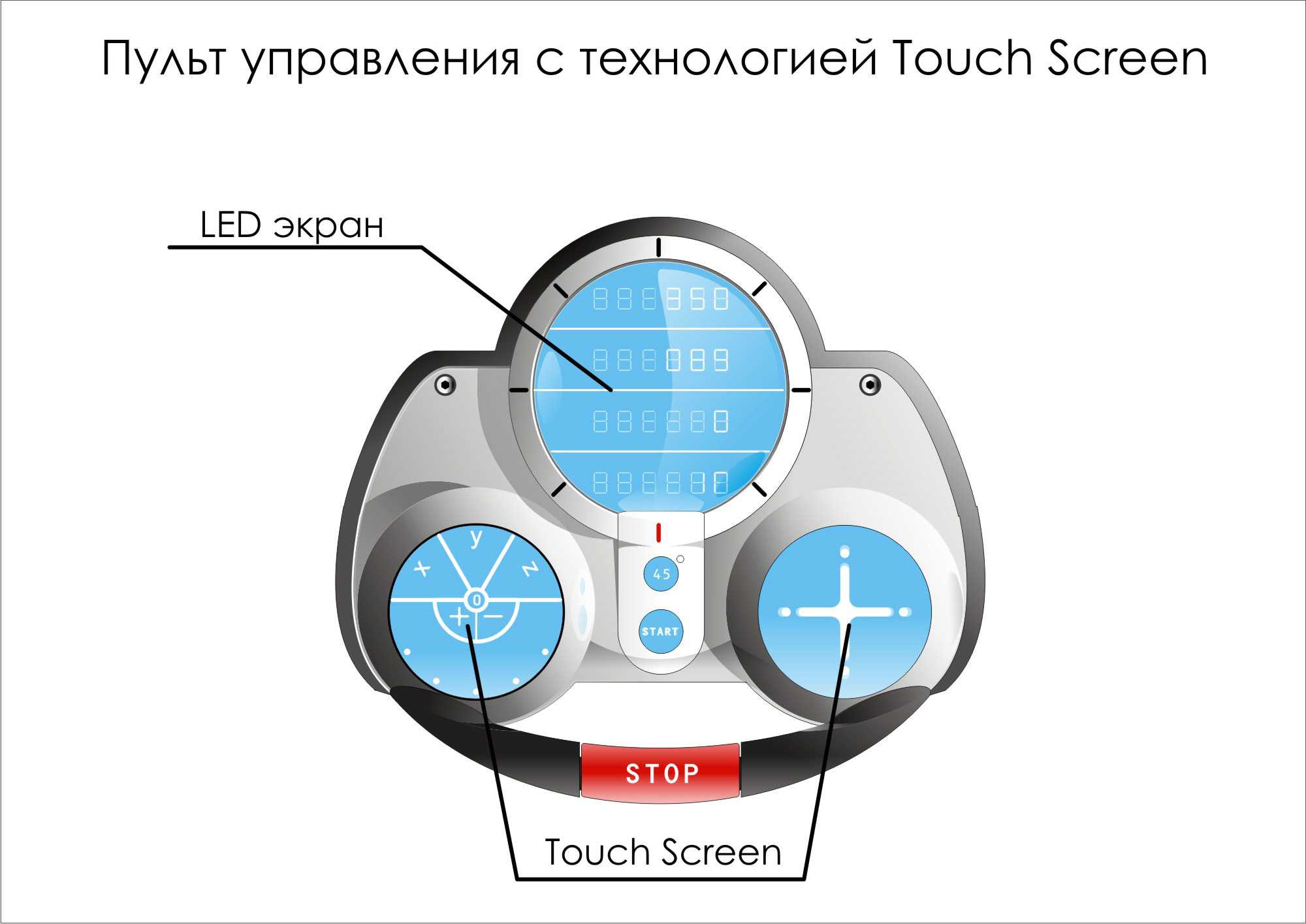

　　从功能特性上看，该控制单元采用模块化拆分设计，左侧的手持模块可以通过快拆结构从主面板上分离，通过柔性线缆连接后，操作人员可以手持该模块靠近加工区域，观察刀具与工件的相对位置，完成精细的进给微调操作，不需要俯身贴近高速运转的主轴区域，大幅提升近距离对刀、微量进给操作的安全性。主面板区域集成了多组状态显示窗、功能按键、旋钮以及手轮接口，显示区域可以实时反馈当前轴系坐标、进给速率、主轴转速等核心加工参数，按键区覆盖了主轴启停、冷却开关、进给方向选择等常用操作功能，旋钮用于切换操作模式、调整进给倍率，布局上遵循操作频次优先级，高频使用的手轮、急停按钮布置在面板最易触碰的右下区域，减少操作时的手部移动距离。

　　设计思路上，整体采用壁挂式安装的结构逻辑，主面板的背部预留了标准安装孔位，可以直接固定在机床的床身侧壁、悬挂支架或者移动操作台上，不需要对原有设备的主体结构做大规模改造，适配不同厂家、不同投产年限的手控机床升级需求。结构上做了防误触设计，急停按钮采用带防护圈的凸起结构，模式切换旋钮带档位阻尼，避免加工过程中误碰导致的工序中断或者设备故障；手持模块的外壳做了防滑轮廓处理，侧边设计了挂接结构，不用时可以快速卡回主面板的侧边卡槽，避免线缆拖拽导致的模块掉落损坏。

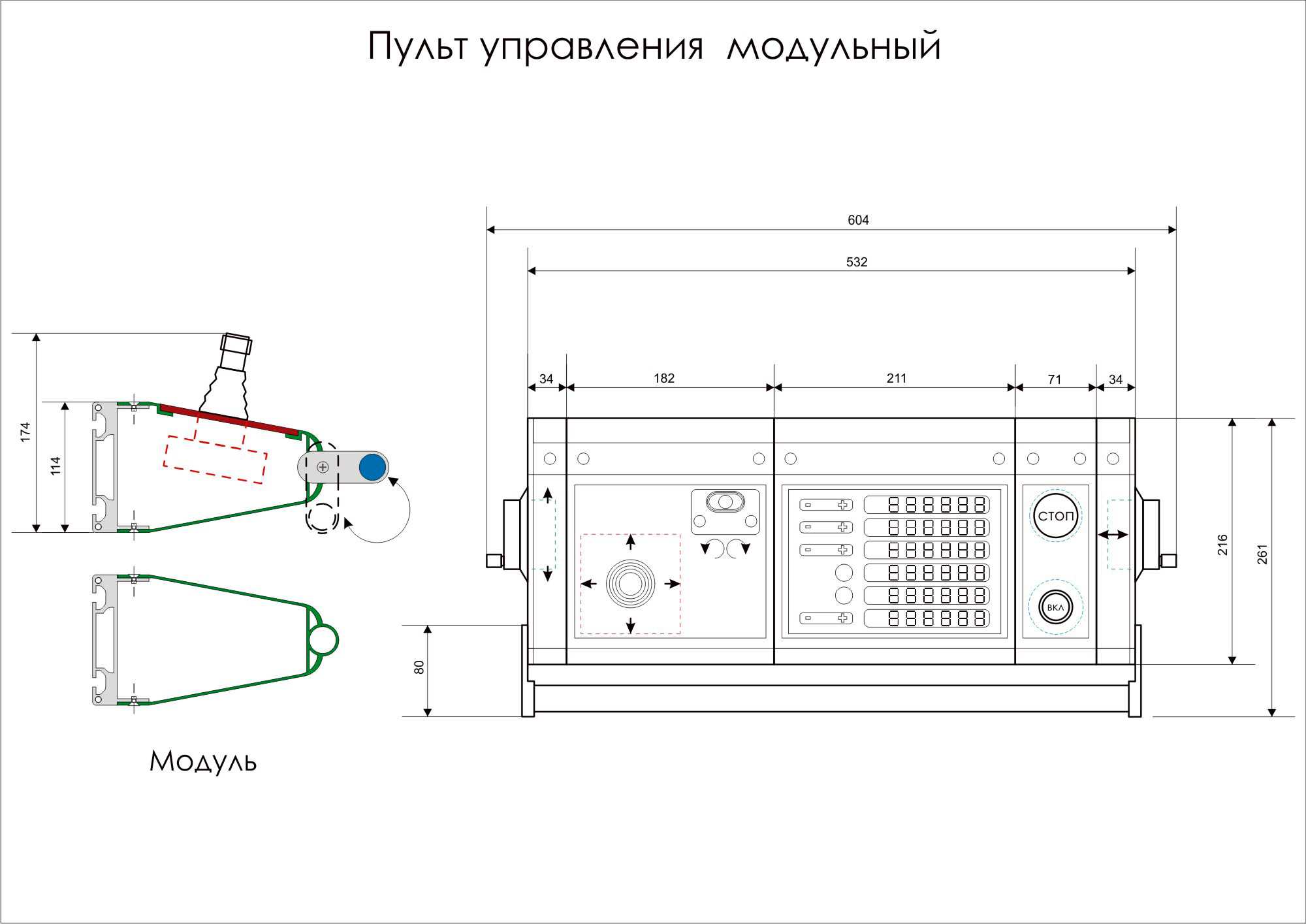

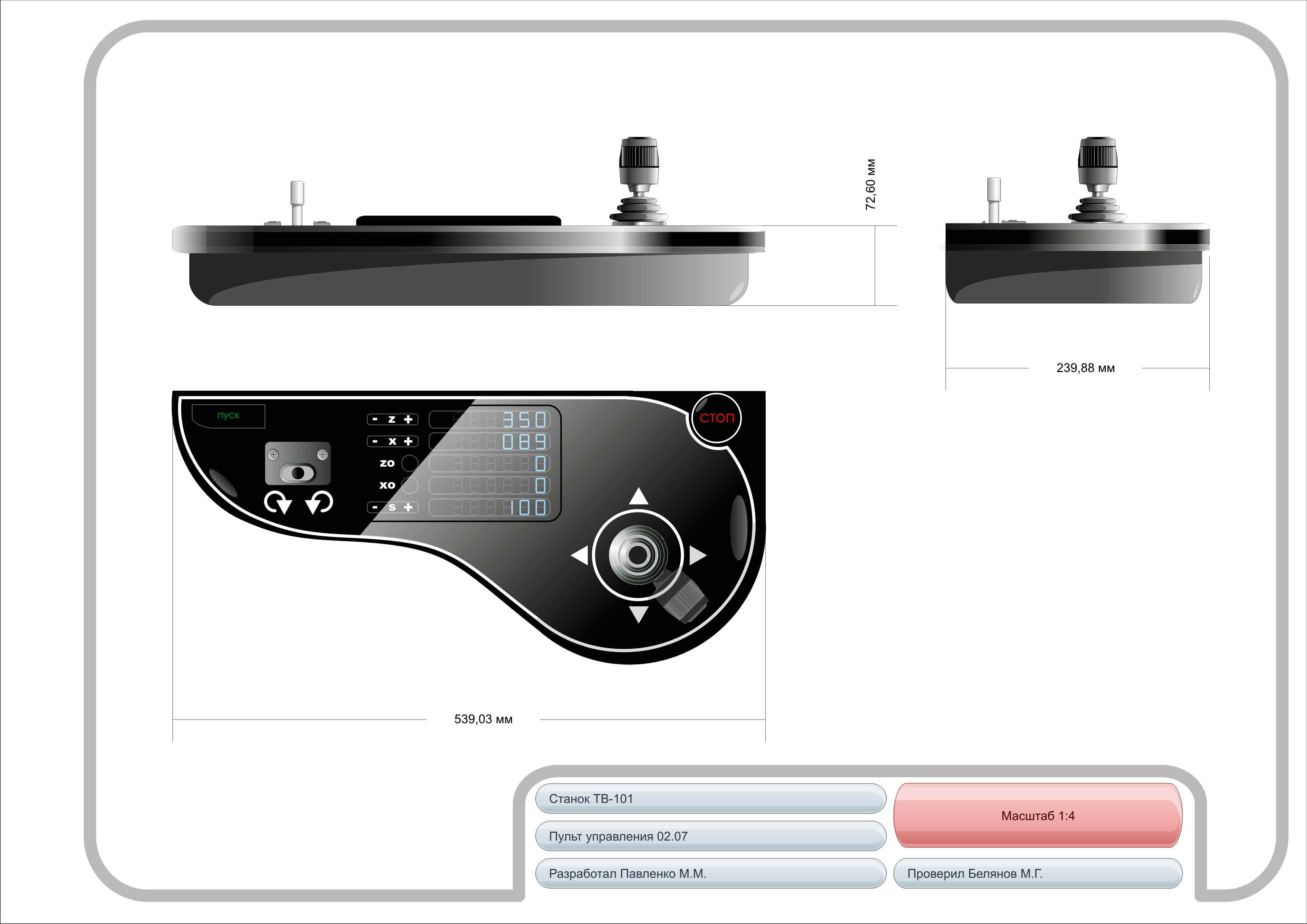

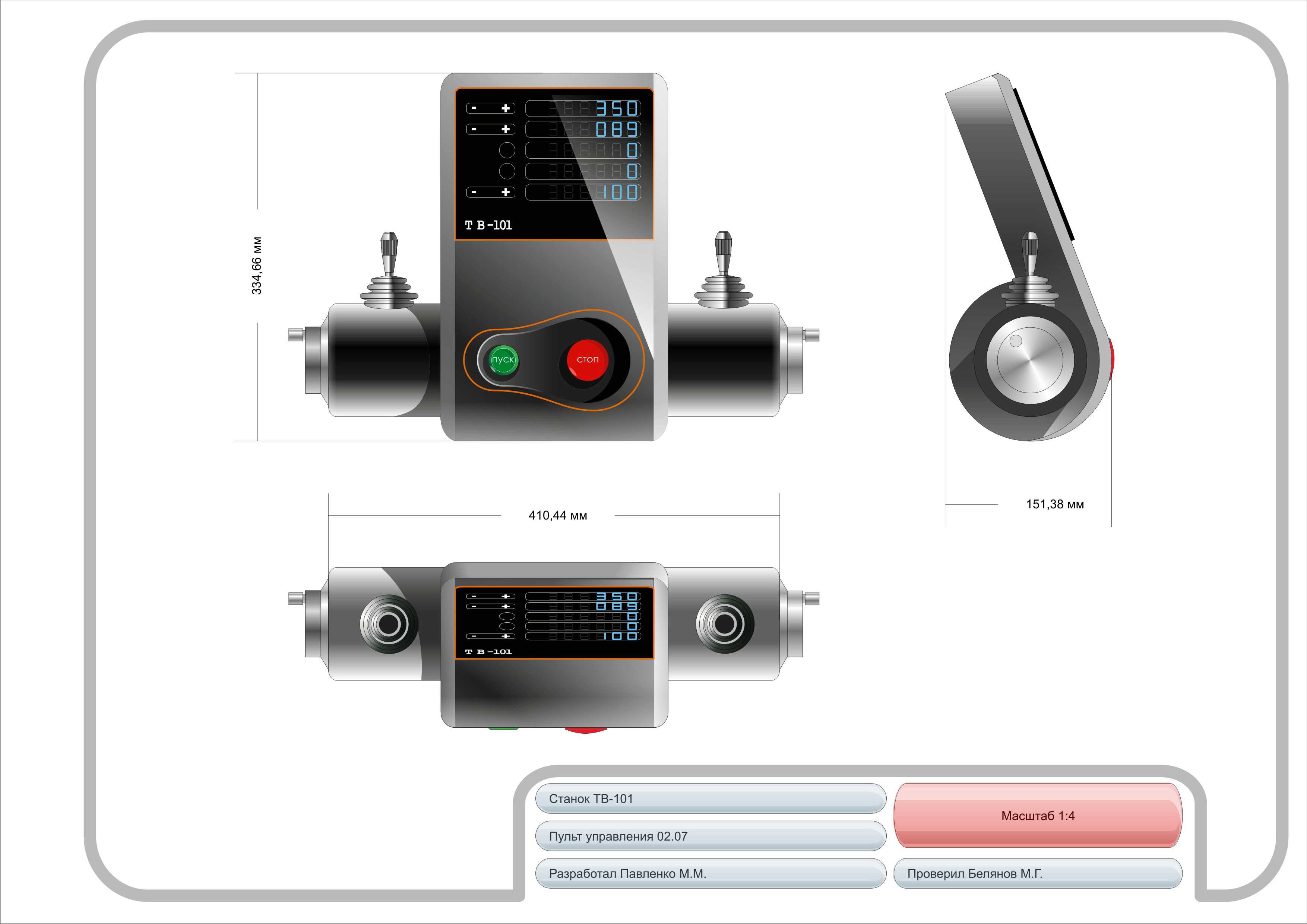

　　从外形尺寸与安装边界来看，主面板整体宽度控制在604mm，核心操作区域宽度为532mm，竖向安装高度预留80mm的底部走线空间，安装时需要在固定面预留至少620mm宽、220mm高的平整安装区域，背部走线槽需要预留30mm的深度空间用于布置线缆与航空插头。手持模块的轮廓做了收窄设计，握持区域宽度适配成年人手掌的握持尺寸，连接线缆的出线位置做了防弯折护套，避免长期拖拽、弯折导致的线缆内部线芯断裂。面板的正面操作区域做了轻微的倾角设计，安装后操作面与竖直方向呈12度左右的仰角，操作人员站立操作时视线可以自然覆盖所有显示窗口与按键，不需要刻意低头或者抬臂，降低长时间操作的疲劳感。

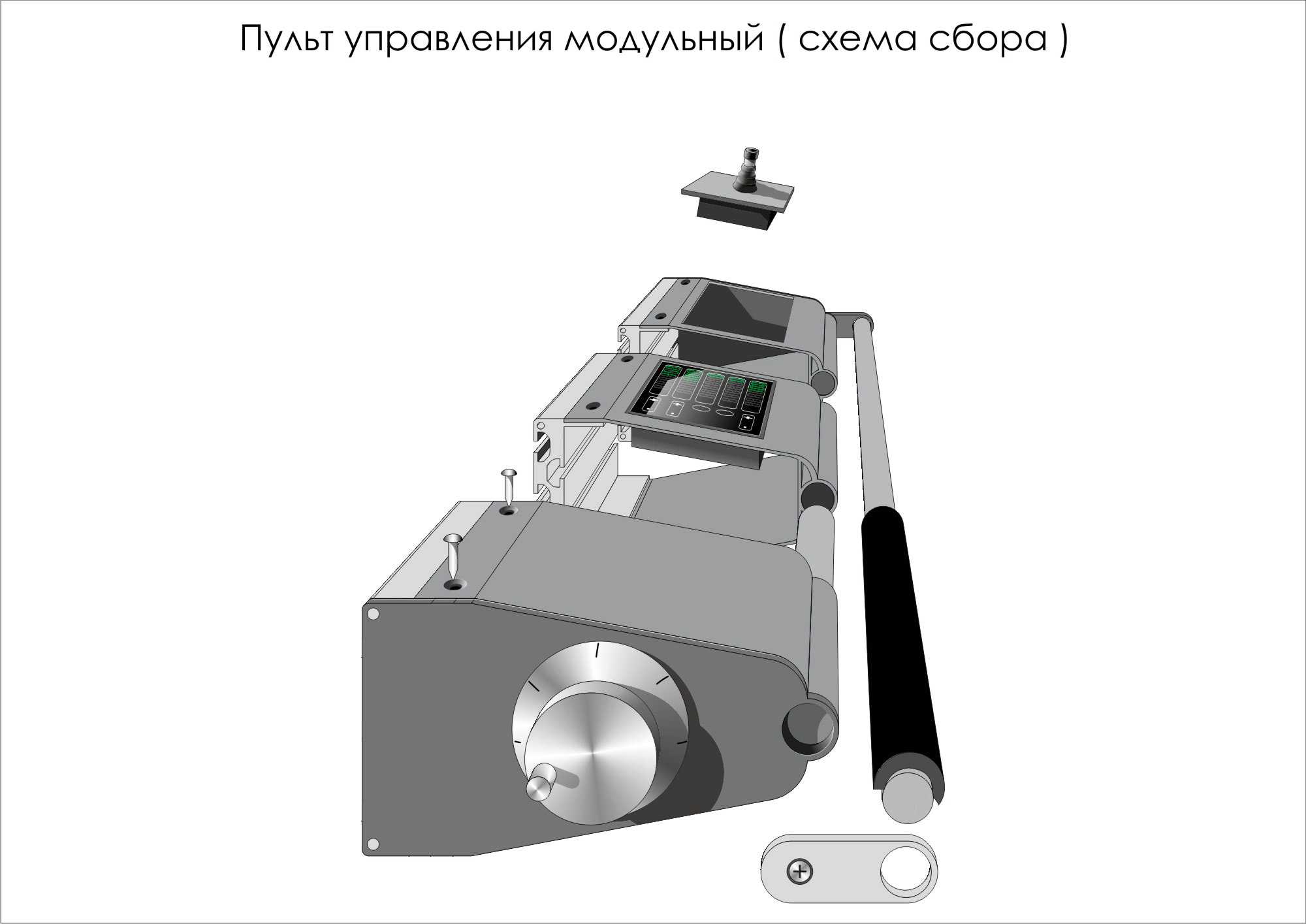

　　在结构细节处理上，主面板与手持模块的连接部位设计了定位销与磁吸辅助定位结构，将手持模块放回主面板时可以自动对齐充电触点与定位卡槽，不需要刻意对准孔位；面板的接缝处做了防尘密封结构，可以适配车间内多金属切屑、切削液飞溅的加工环境，避免切屑、切削液渗入面板内部导致的按键失灵、电路短路问题。所有按键的按压行程做了统一调校，反馈力度适中，带操作状态指示灯，光线不足的车间环境下也可以清晰识别按键的触发状态；显示窗口采用高对比度的数码管显示，即使在车间强光照射下也能清晰读取参数数值，不会出现反光看不清的问题。
