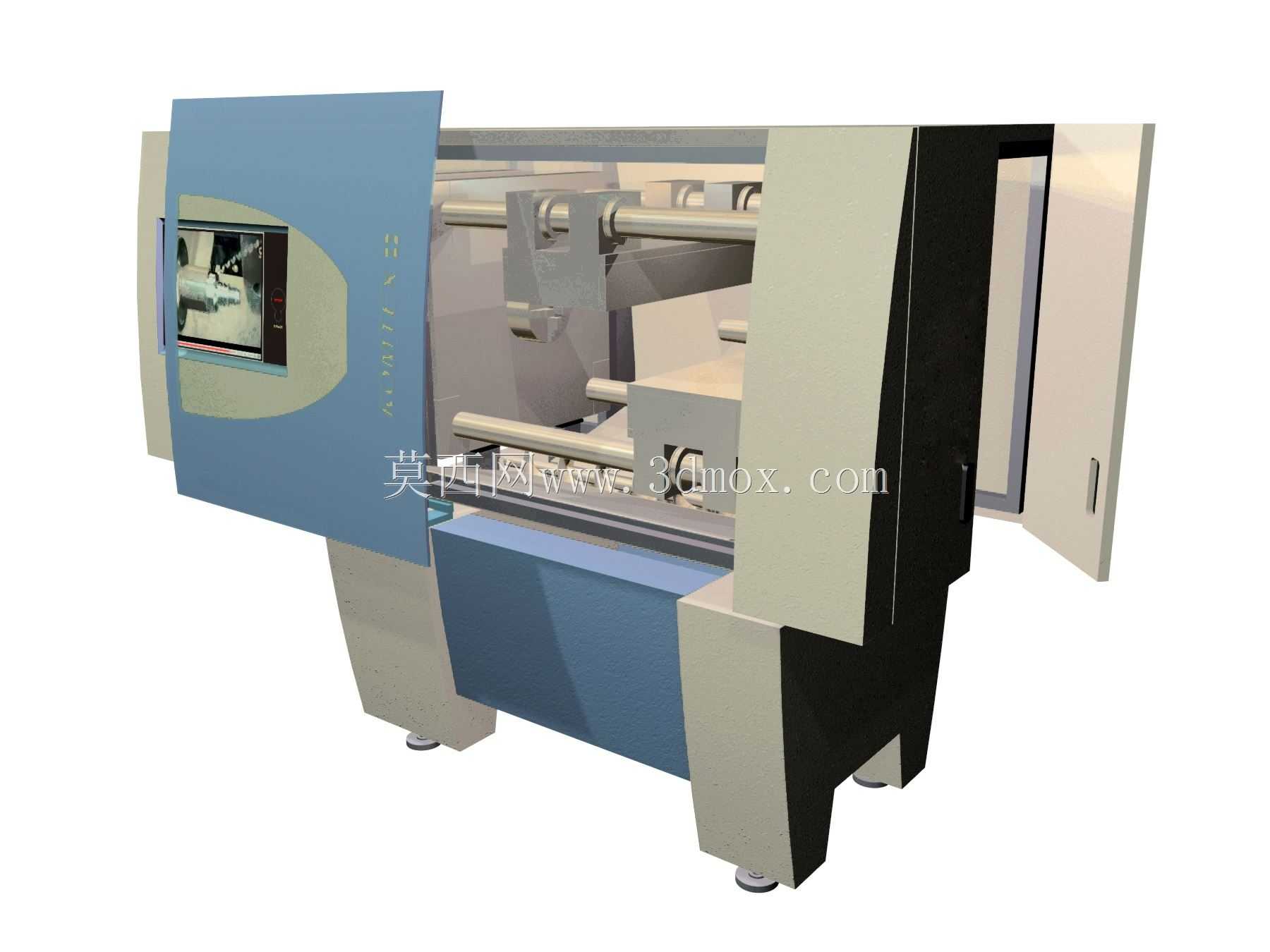

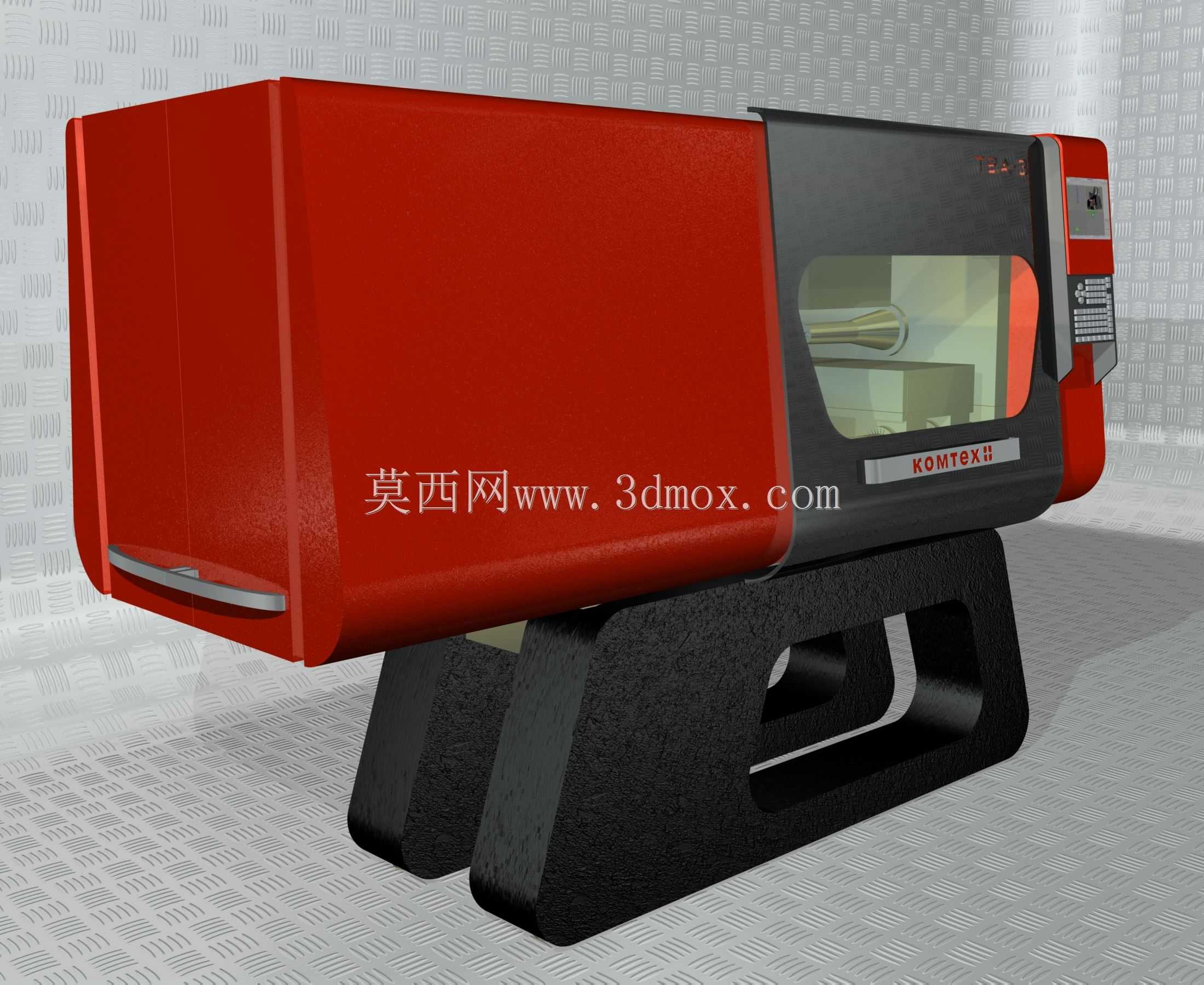

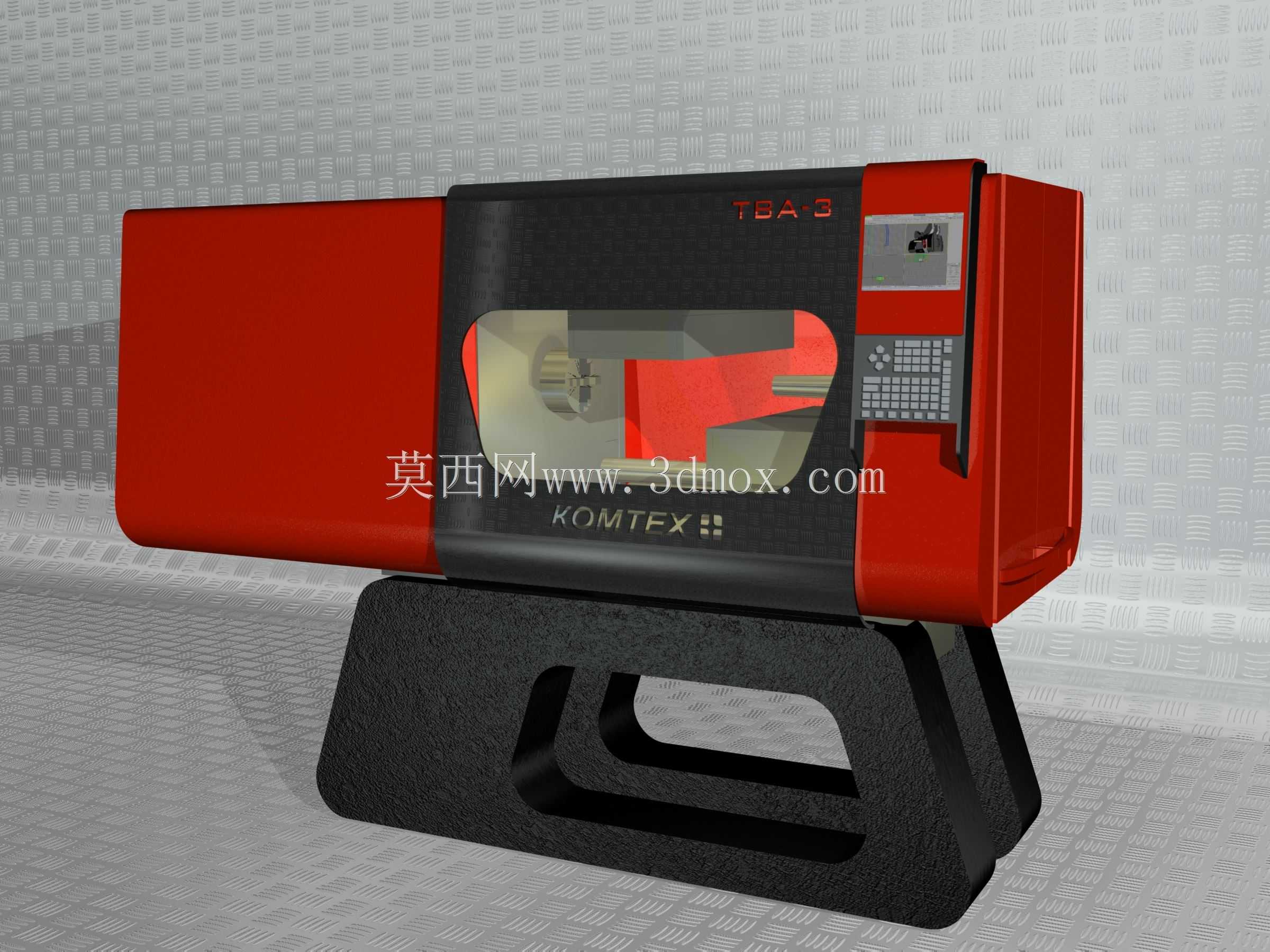

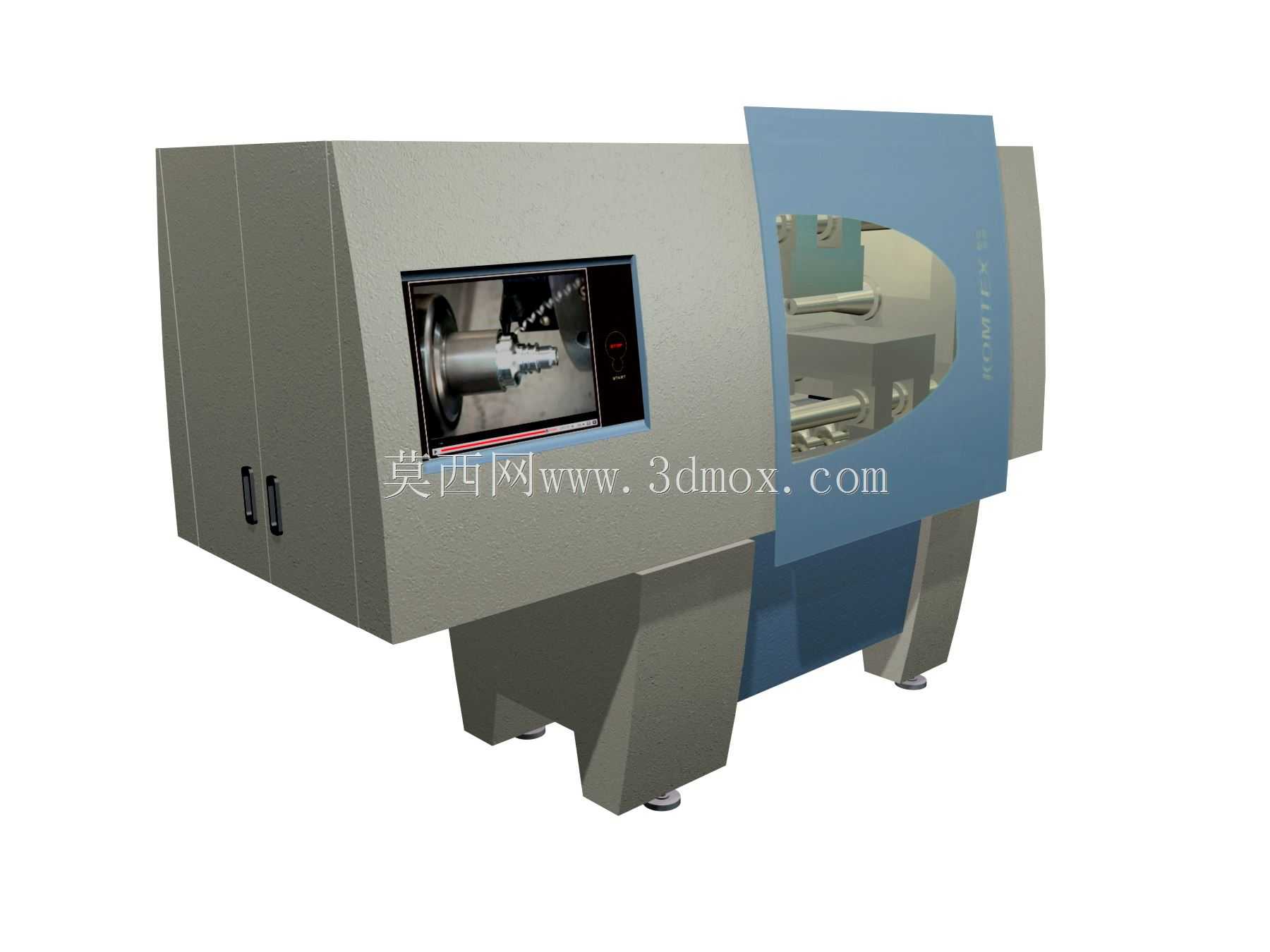

卧式数控击剑加工设备三维结构模型

　　这款设备的三维建模过程中，首先要考虑的是车间实际安装的边界条件，整体采用卧式床身布局，底座为大倾角铸铁支撑结构，预留的设备安装地脚孔位按照常规中型加工设备的间距排布，能够适配多数机加工车间的混凝土地面预埋螺栓布局，不需要额外做大规模的地基改造，设备总宽度控制在2.2米范围内，长度方向含操作面板伸出段不超过3.5米，高度方向最高点距离地面1.8米，能够满足标准厂房3米层高下的吊装、检修空间需求，侧面预留的检修门开合半径不超过0.6米，不会和车间常规的物流通道、周边排布的其他设备产生干涉。从实际应用场景来看，这类设备主要面向中小型精密机械零件的多工序切削加工，适配小批量定制化零件的生产场景，不管是五金零配件的端面加工、径向槽型切削，

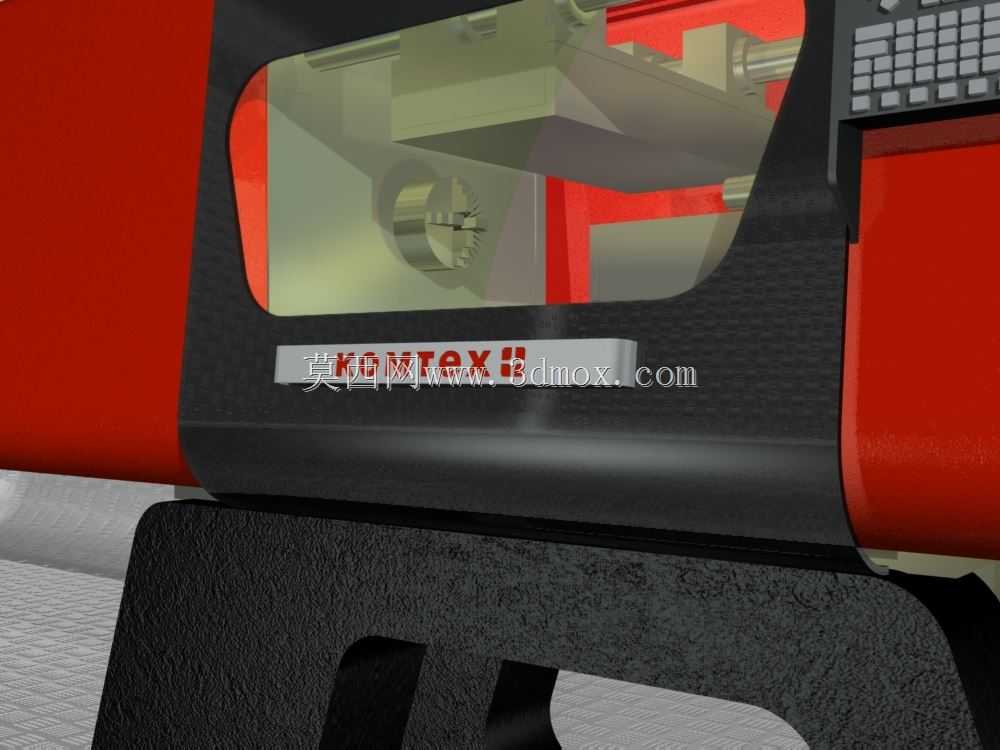

　　还是小型轴类零件的复合工序加工都能覆盖，在五金加工、小型汽配零件生产、工装夹具零配件制造的车间里都能看到这类设备的身影，相比大型加工中心，它的占地面积更小，换产调整的速度更快，对操作工人的技能门槛要求也更低，适合中小型加工企业的产线排布。设备的功能分区在建模时做了明确的结构拆分，左侧为主轴仓封闭段，采用整体式钣金包覆，内部预留了主轴电机、传动机构的安装空间，钣金内壁预留了隔音隔热层的安装卡槽，能够降低加工过程中的传动噪音向外传递，中间段为加工防护舱，采用大视角透明防护窗结构，防护窗的开合轨迹为上翻式，开合过程中不会占用设备前方的操作空间，防护窗边缘预留了密封胶条的安装槽，能够阻挡加工过程中的切削液飞溅、金属碎屑飞出，

　　同时方便操作人员实时观察内部的加工状态，右侧集成了操作面板与控制仓，操作面板的倾斜角度按照人体站立操作的视线高度做了15度的倾角设计，按键区与显示屏的排布距离操作位的距离在40厘米到60厘米之间，操作人员站立时不需要过度前倾就能完成所有参数调整、工序启动的操作。设计思路上优先考虑了设备的刚性与维护便捷性的平衡，底座采用的是箱型铸铁结构，中间开设了大尺寸的排屑镂空槽，加工产生的金属碎屑能够直接通过槽体滑落到底部的排屑输送机位置，不需要人工频繁清理舱内积屑，床身的导轨安装面做了凸起的防护沿设计，能够避免切削液、碎屑溅落到导轨面上，延长导轨副的使用寿命，钣金外罩采用分块式螺栓连接结构，每一块外罩都能单独拆卸，后期维护传动部件、

　　电气元件的时候不需要整体拆解外罩，能够大幅缩短设备的停机维护时间。设备的冷却系统管路在建模时全部做了隐藏式排布，管路沿着床身内侧的走线槽布置，从外部看不到裸露的管线，既避免了加工过程中碎屑磕碰损坏管路，也让设备的整体外观更加整洁，操作面板侧方预留了手持操作单元的接口位置，方便操作人员对刀的时候近距离调整设备参数，加工舱内部的刀架安装位采用标准化的接口设计，能够适配多种规格的通用刀架，不需要额外做安装转接板，用户可以根据自身的加工需求更换不同类型的刀架，拓展设备的加工范围。在做结构建模的时候，特意对设备的重心做了配平计算，整体重心落在底座支撑面的中心位置，即使是高速重切削的工况下，设备的震动幅度也能控制在合理范围内，不会因为重心偏移导致加工精度下降，底座的支撑脚采用可调式结构，每个支撑脚的调节行程在50毫米，能够适配地面不平整的安装场景，不需要额外垫设调整垫片就能将设备调至水平状态。
