透明侧透拱形台式电脑主机机箱结构设计

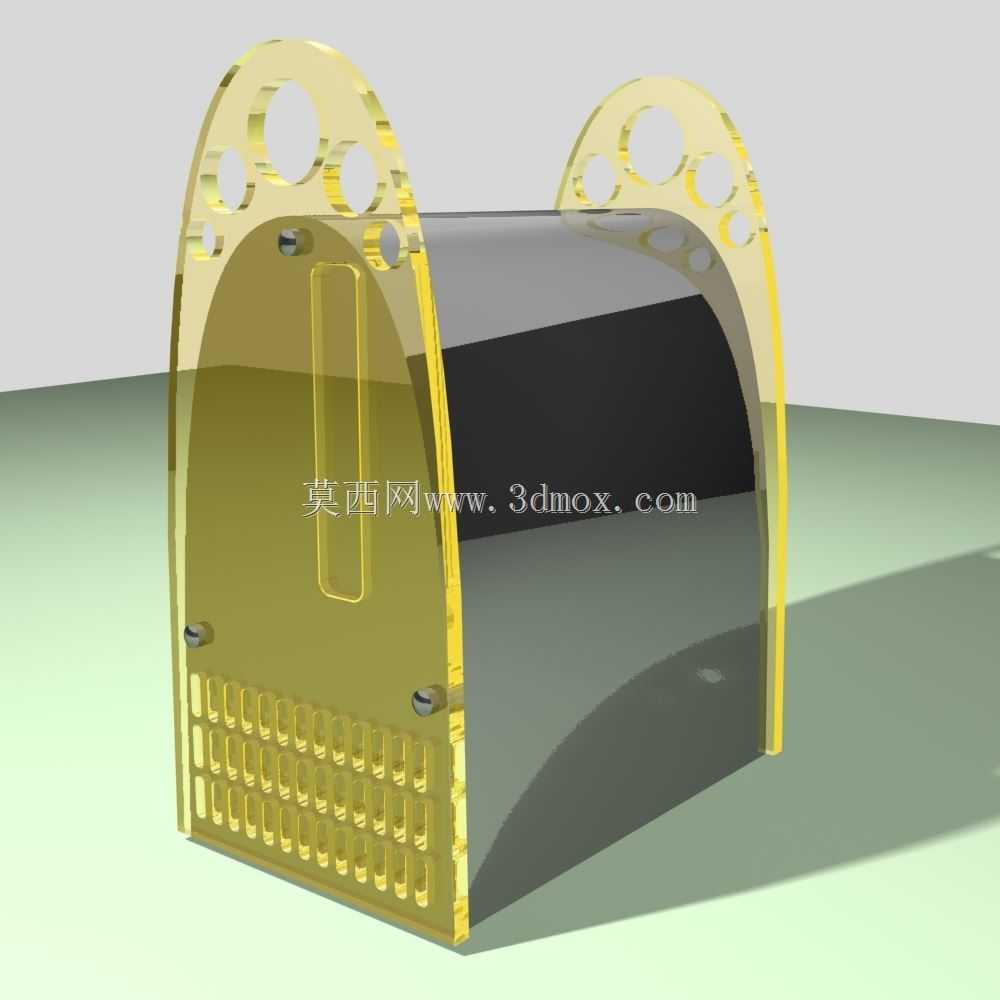

　　这款机箱的结构设计跳出了传统方盒式机箱的固化思路，采用拱形端板搭配半透明弧形顶盖的组合形式，在桌面DIY装机、小型工作站部署、个性化MOD改装场景中都能适配。从实际使用维度看，机箱两侧的拱形支撑板采用高强度透明亚克力材质加工，板件上预留的圆形开孔并非装饰结构，分别对应120mm散热风扇位、水冷排固定孔位、外设走线过孔，端板下部密集排布的格栅结构是进风通道，能在不额外增加机箱高度的前提下，扩大进风面积，避免传统机箱底部进风容易被桌面遮挡、积灰堵塞的问题。设计阶段首先考虑的是硬件安装的兼容性边界，拱形端板的内侧预留了标准ATX主板的铜柱安装位，主板安装面到弧形顶盖的垂直距离预留了165mm，足够容纳主流塔式CPU散热器，

　　同时不会因为顶盖弧度导致散热器顶壳；显卡安装位的横向长度预留了320mm，能覆盖绝大多数三风扇消费级显卡，端板上对应显卡输出接口的位置预留了可拆式挡片，不用额外切割加工就能适配不同接口布局的显卡。电源位设置在机箱内部靠下的独立仓，仓体和主板区之间设置了金属挡片，既能隔绝电源自身的散热风道和主板区风道，避免热风乱流影响散热效率，也能遮挡电源走线，让内部视觉效果更整洁。两侧拱形板和底座、顶盖的连接采用嵌入式螺丝固定，每个连接点都预留了沉头孔，安装后螺丝头不会突出板件表面，既不会刮蹭放置面，也能保持外观的整体性。半透明弧形顶盖采用PC材质加工，自身具备一定的抗冲击强度，不用额外加装金属防护网就能避免日常使用中异物掉落砸坏内部硬件，

　　同时半透明的材质能透出内部硬件的灯光效果，满足个性化展示的需求，又不会像全透明机箱那样完全暴露内部走线的瑕疵。从安装维护的角度看，机箱的两侧拱形板都可以单独拆卸，不用像传统机箱那样只能拆单侧面板，不管是更换内存、硬盘这类小配件，还是拆装主板、水冷排这类大型部件，都能从两侧操作，不会因为机箱靠墙放置导致操作空间不足。底座部分预留了4个橡胶防滑脚垫的安装位，脚垫高度设置为8mm，能让机箱底部和桌面之间留出足够的进风间隙，同时起到减震作用，避免硬盘运行时的震动传递到桌面产生共振噪音。端板上预留的走线孔都配备了橡胶护圈，穿线时不会刮伤线材表皮，也能减少缝隙处的漏风问题，提升风道的密闭性。散热风道的设计采用下进上出的逻辑，下部格栅进风后，

　　一部分气流经过显卡、主板供电区带走热量，从顶部的预留排风位排出，另一部分气流进入独立电源仓带走电源热量，从端板后侧的排风孔排出，两个风道互不干扰，能有效降低内部硬件的运行温度，即使长时间高负载运行，也不会出现局部积热的问题。在结构强度校核阶段，拱形结构本身的力学特性就能比平板结构承受更大的垂直压力，两侧端板相当于两个加强筋，即使在顶盖上放置一定重量的外设，也不会出现板件变形的问题，相比传统薄钢板机箱容易出现侧板共振变形的情况，这种结构的刚性表现更优。同时亚克力和PC材质的自重比钢板更轻，整体机箱重量控制在2kg以内，搬运移动时更方便，适合经常需要携带主机参与线下赛事、展会展示的用户使用。
