石油气候技术用立式换热通风集成装置

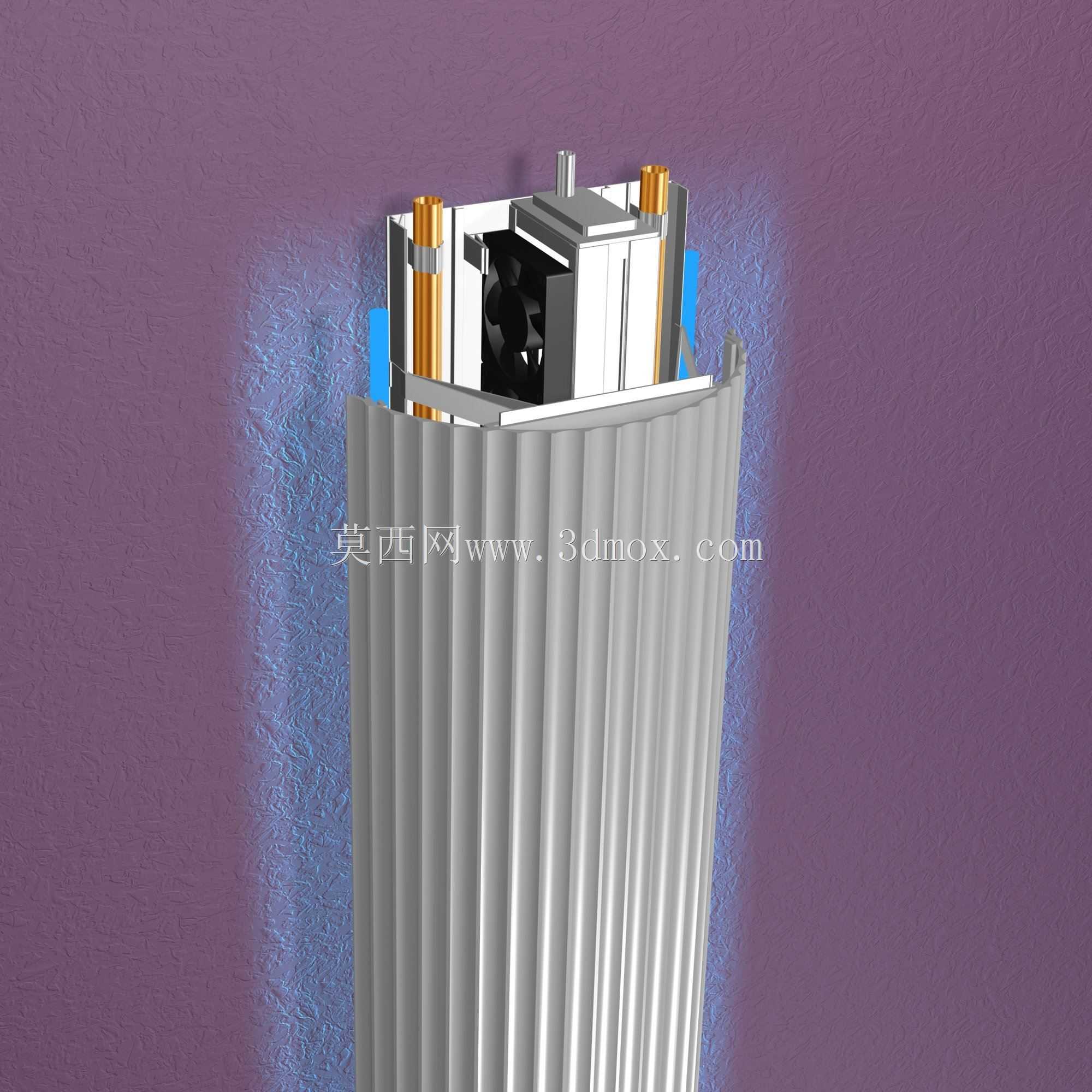

　　在油气开采现场的气候调控配套系统中，这类立式集成装置主要承担井场局部空间的气流组织与温度适配功能，适配野外作业站点的封闭操作间、临时值守舱等小空间环境调控需求，解决野外油气站点昼夜温差大、通风换热需求随开采工况动态变化的实际问题。从结构设计来看，装置采用立式褶皱外壳作为主体围护结构，褶皱型的外壁设计并非单纯的造型处理，一方面可以在相同外形投影尺寸下增大外壳与外界空气的接触面积，提升被动换热效率，另一方面褶皱形成的竖向加强筋结构可以提升外壳的抗风载、抗挤压能力，适配野外站点可能出现的强风、落物冲击等复杂工况，无需额外增设外部加强筋件，压缩整体结构占用空间。装置上部的集成模组区域，预留了多组竖向安装导轨位，可根据不同站点的实际通风量、

　　换热功率需求，灵活选配风机模组、换热盘管模组、过滤模组等功能单元，导轨采用标准工业铝型材卡槽设计，模组更换时无需拆解整体外壳，仅需从上部开口处抽出对应模组即可完成维护更换，适配野外站点运维条件有限、作业窗口期短的实际情况。从安装边界来看，装置整体采用立式圆柱类布局，底部设置有圆形安装法兰盘，法兰盘上均布8个M12规格的安装螺栓孔，可直接固定在站点预设的混凝土基础或者钢制安装支架上，安装时仅需保证装置竖向垂直度偏差不超过千分之三，即可满足内部风机模组的运行动平衡要求，无需额外做调平处理。装置上部的接线端采用侧出式防水接线槽设计，接线槽预留有3个PG21规格的电缆格兰头安装位，可分别接入动力电缆、温控信号电缆、状态监测电缆，

　　所有接线位距离装置外壳的最小安全间隙不小于20mm，避免接线弯折磨损导致的绝缘破损问题。在功能实现逻辑上，装置下部的褶皱外壳段作为进风导流通道，外界空气经过外壳褶皱间隙的初步过滤后，进入装置内部的静压腔，静压腔内部设置有均流孔板，将进入的气流均匀分配到上部的各个功能模组，经过换热、过滤处理后的气流从装置上部的侧向出风口送出，出风口设置有可调角度的导流叶片，可根据现场空间布局调整出风方向，覆盖不同的作业区域。设计过程中针对油气站点的防爆要求，所有内部电气元件的安装位都预留了隔爆腔安装空间，风机模组采用隔爆型电机配套，电机与风轮之间采用直联传动结构，省去皮带传动等易产生摩擦静电的传动部件，降低现场运行的安全隐患。

　　外壳材质选用镀锌钢板压型制作，表面做防静电喷塑处理，喷塑层厚度控制在60-80μm之间，既可以抵御野外站点的盐雾、油气腐蚀，又可以避免静电积累带来的安全风险。装置的整体高度控制在1200mm以内，最大外径不超过400mm，在满足单台覆盖15-20立方米空间调控需求的前提下，尽可能压缩设备体积，方便在空间紧凑的井场操作间内布置安装，不会占用过多的作业操作空间。内部流道设计时，特意将风机模组设置在换热模组的出风侧，让风机处于处理后的洁净气流中运行，减少外界粉尘、油气杂质对风机轴承的磨损，延长设备的连续无故障运行时长，同时风机运行产生的热量可以随出风气流直接送出，不会在装置内部积累造成局部过热问题。上部的模组固定结构采用快拆式压块设计，每个模组仅需2个快拆压块即可完成固定，维护时无需使用专用工具，徒手即可完成压块的解锁与锁紧，适配野外站点运维工具配备不足的场景。装置底部的进风段设置有可拆卸的初效滤网，滤网采用卡槽式固定，可直接从装置下部抽出清理，清理周期可根据现场粉尘浓度调整，通常在油气井场常规环境下，每30天清理一次即可满足进风通畅要求。
