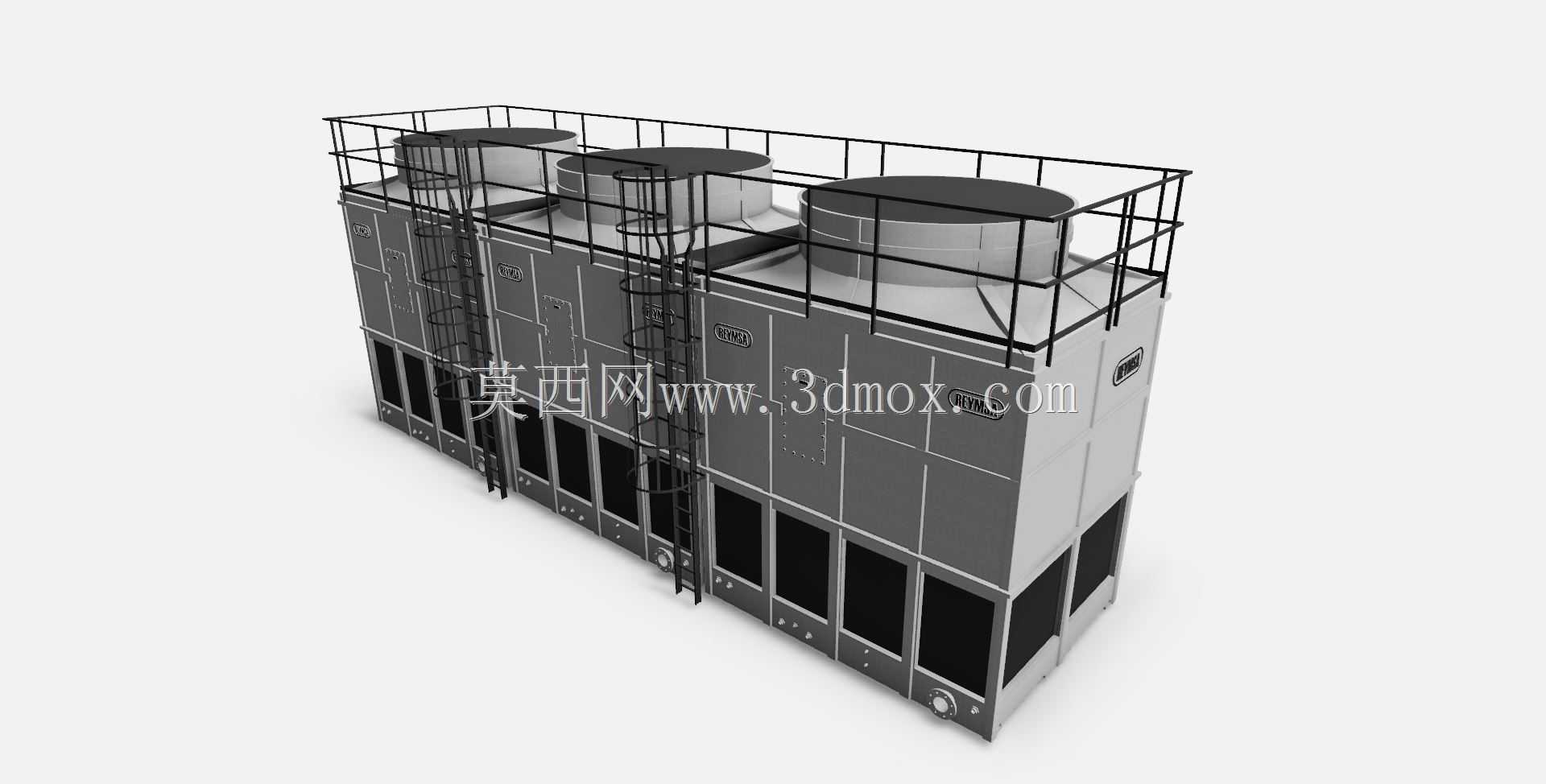

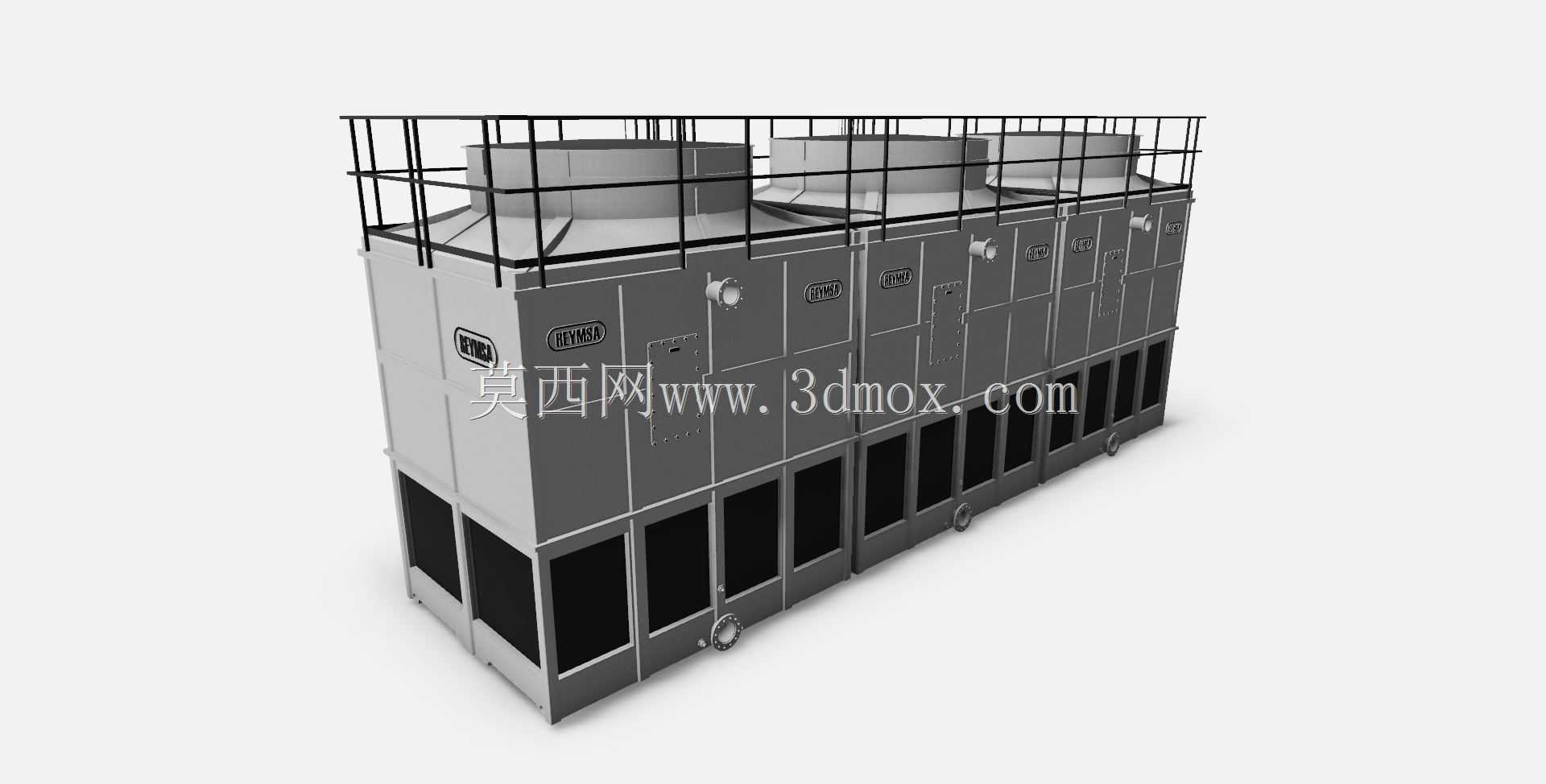

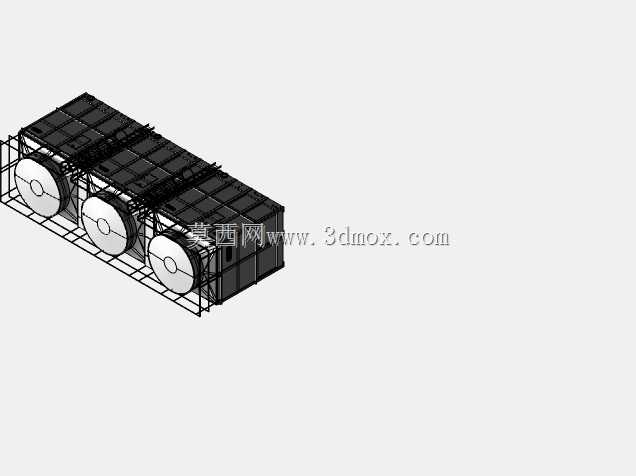

工业闭式横流组合式冷却塔三维结构

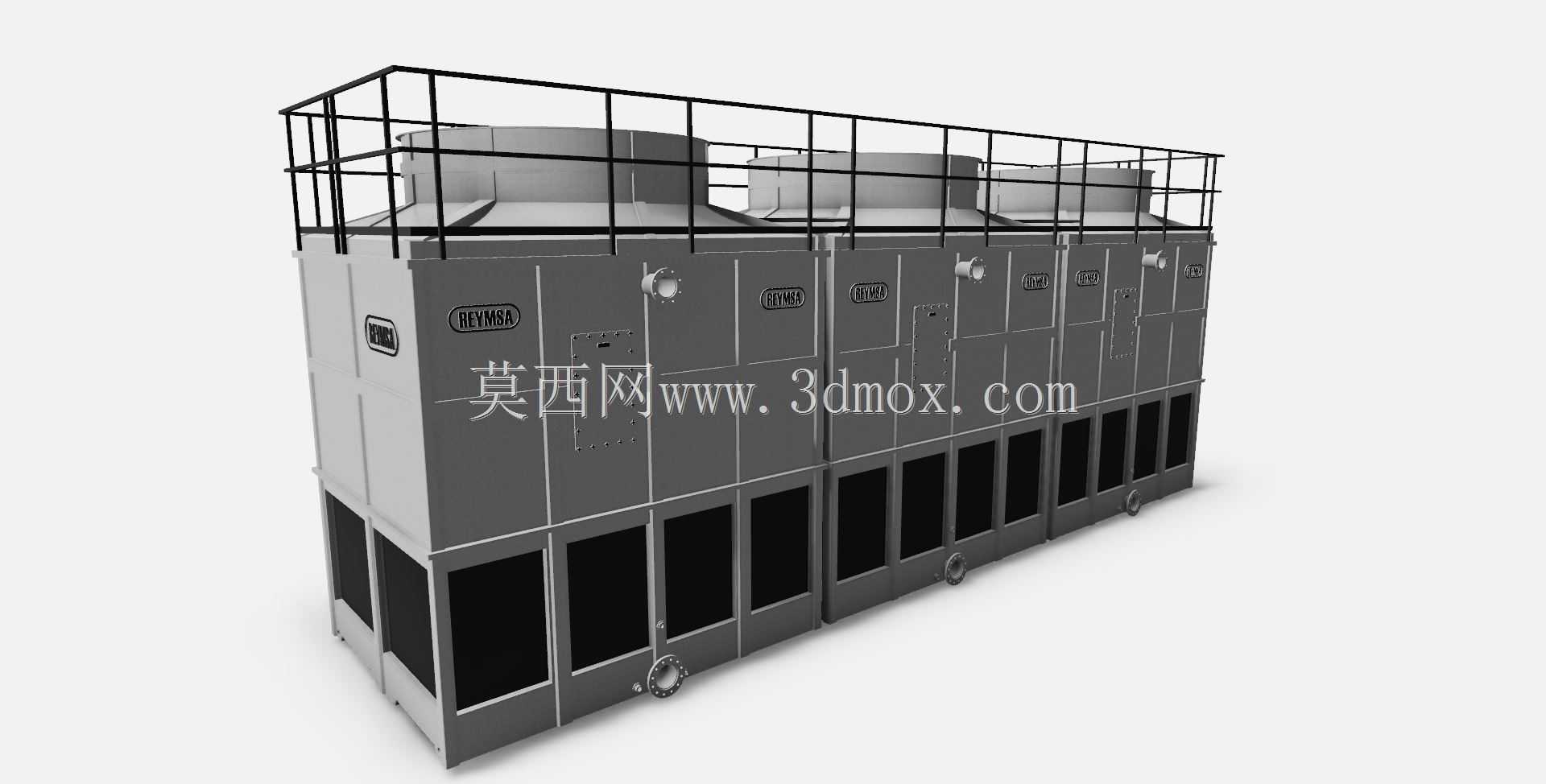

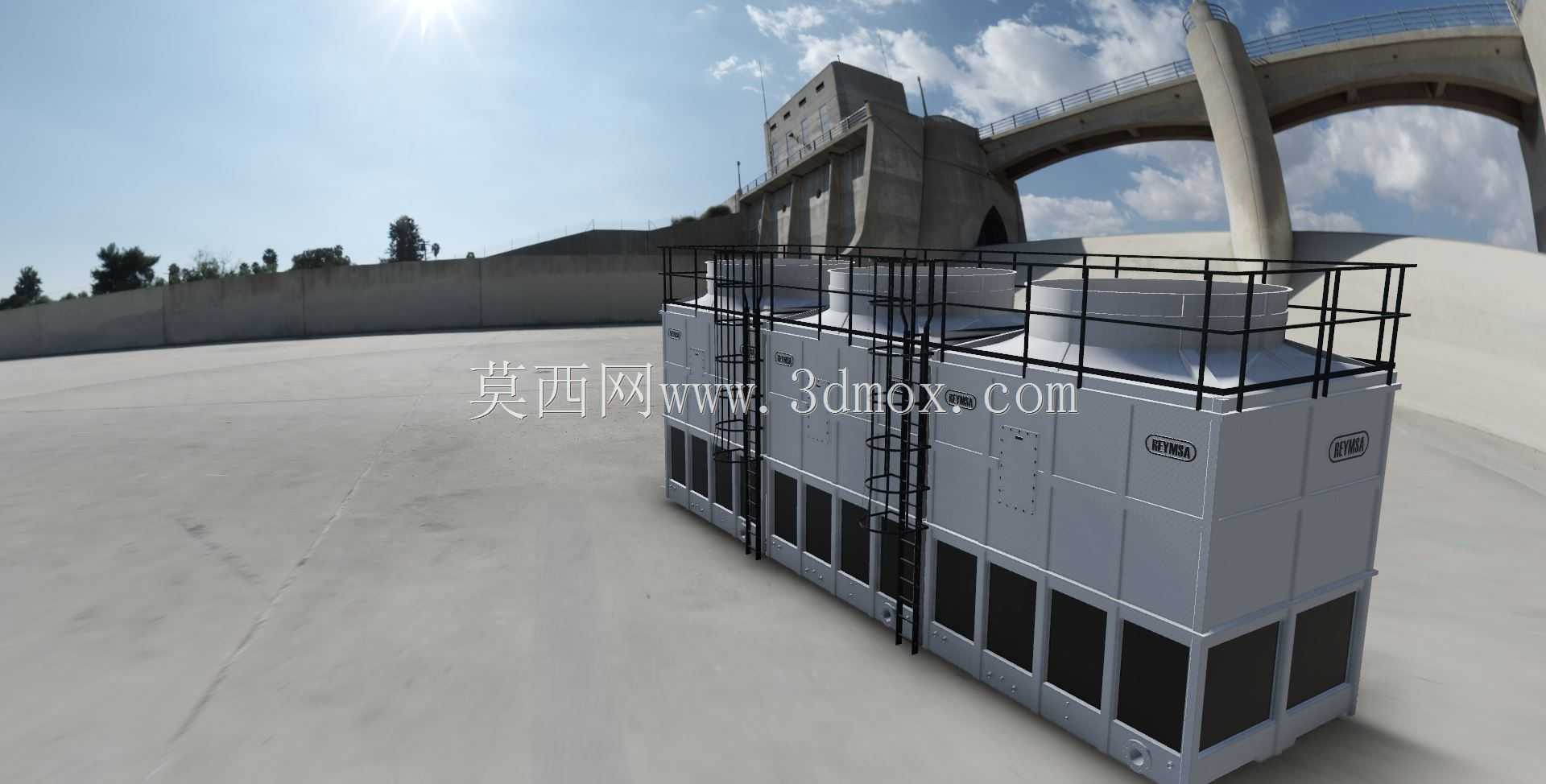

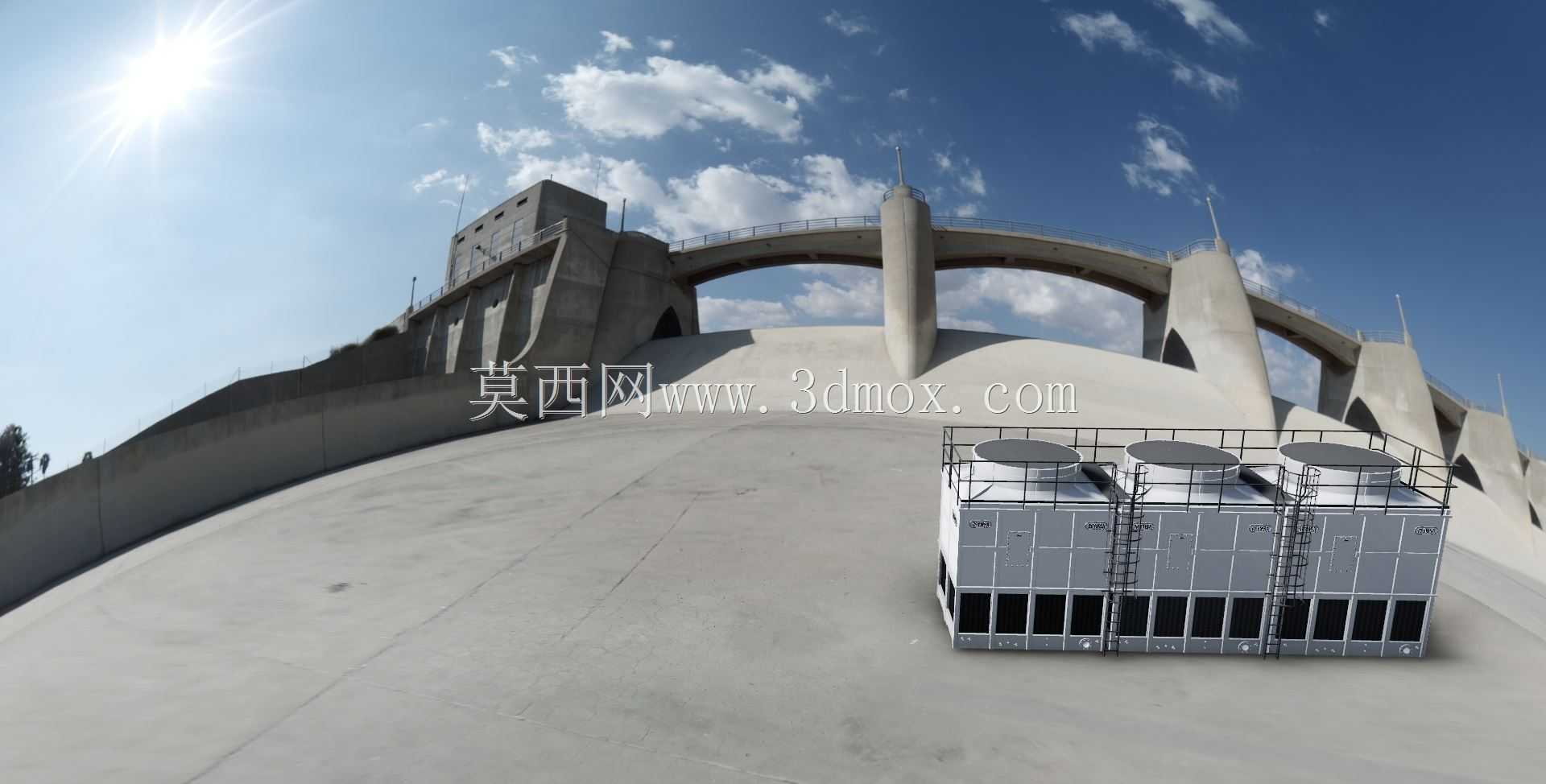

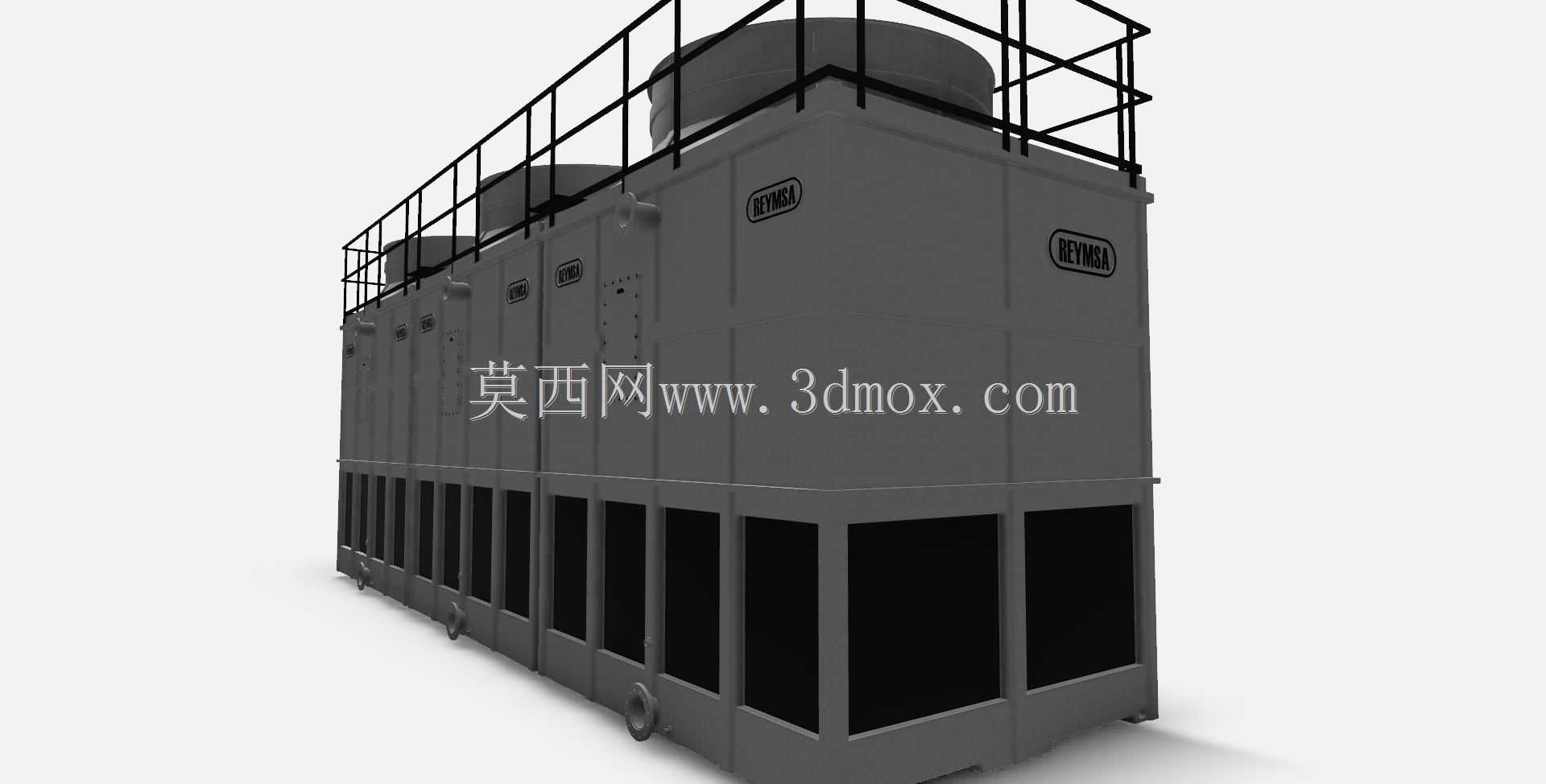

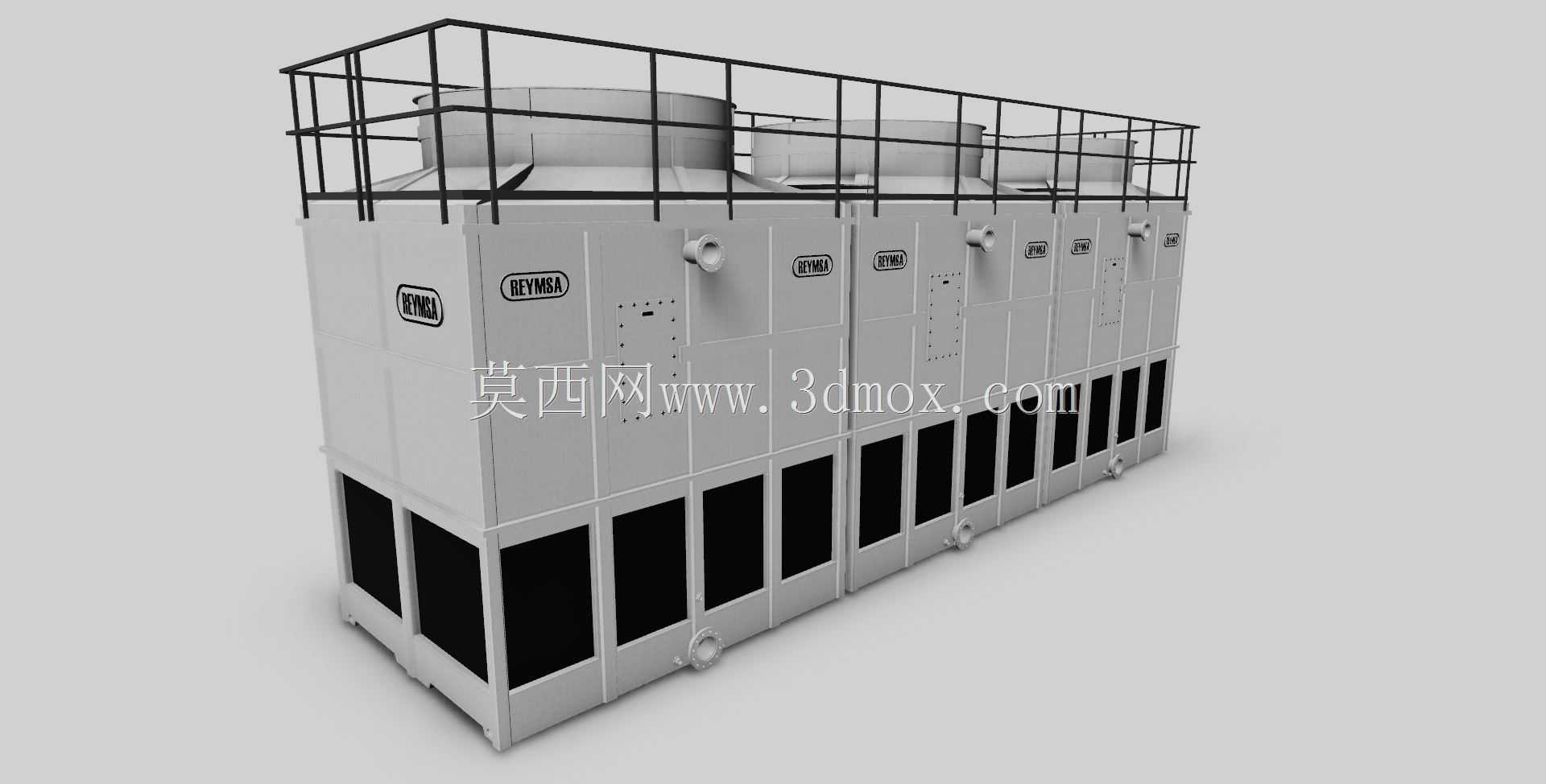

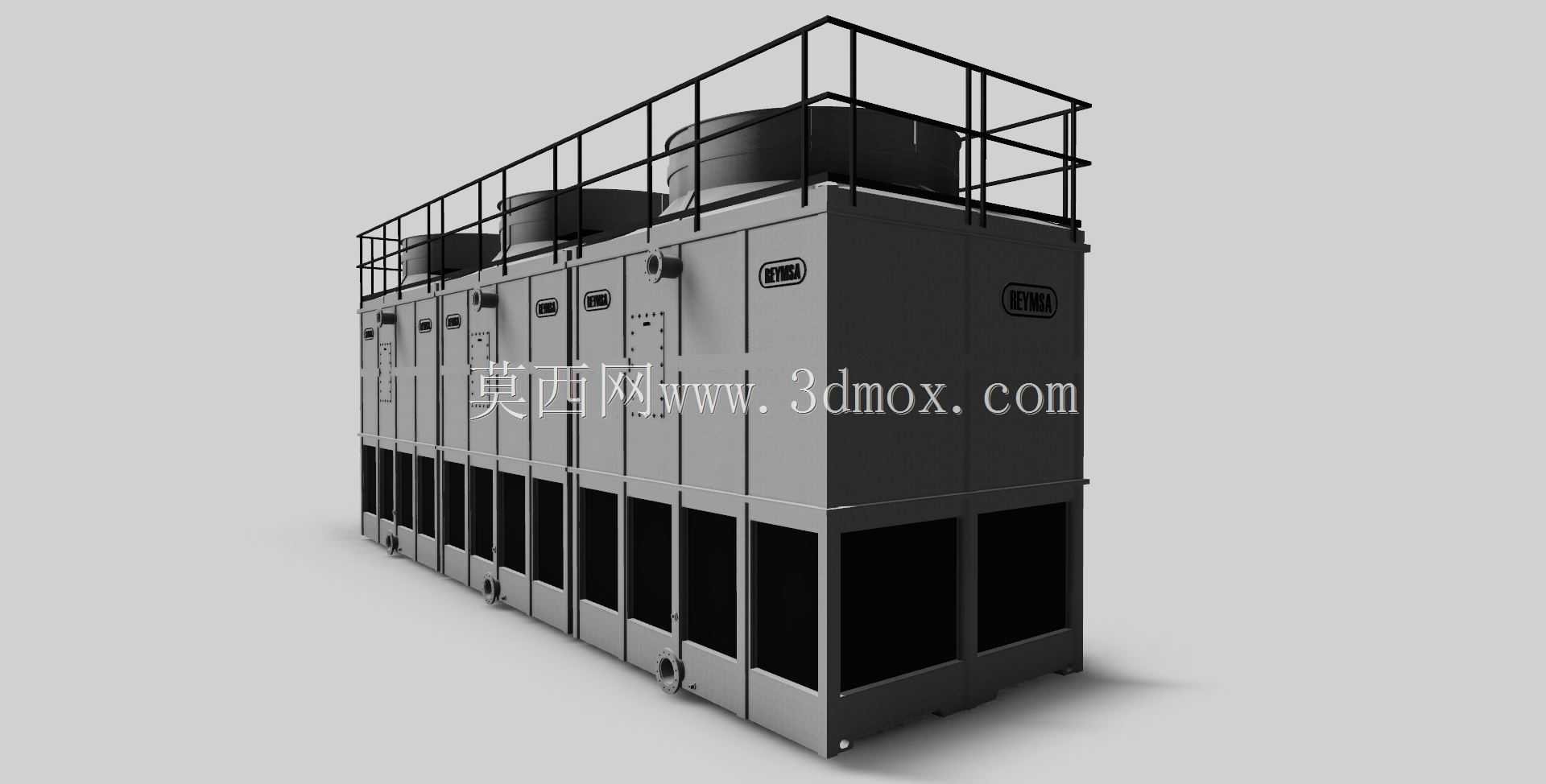

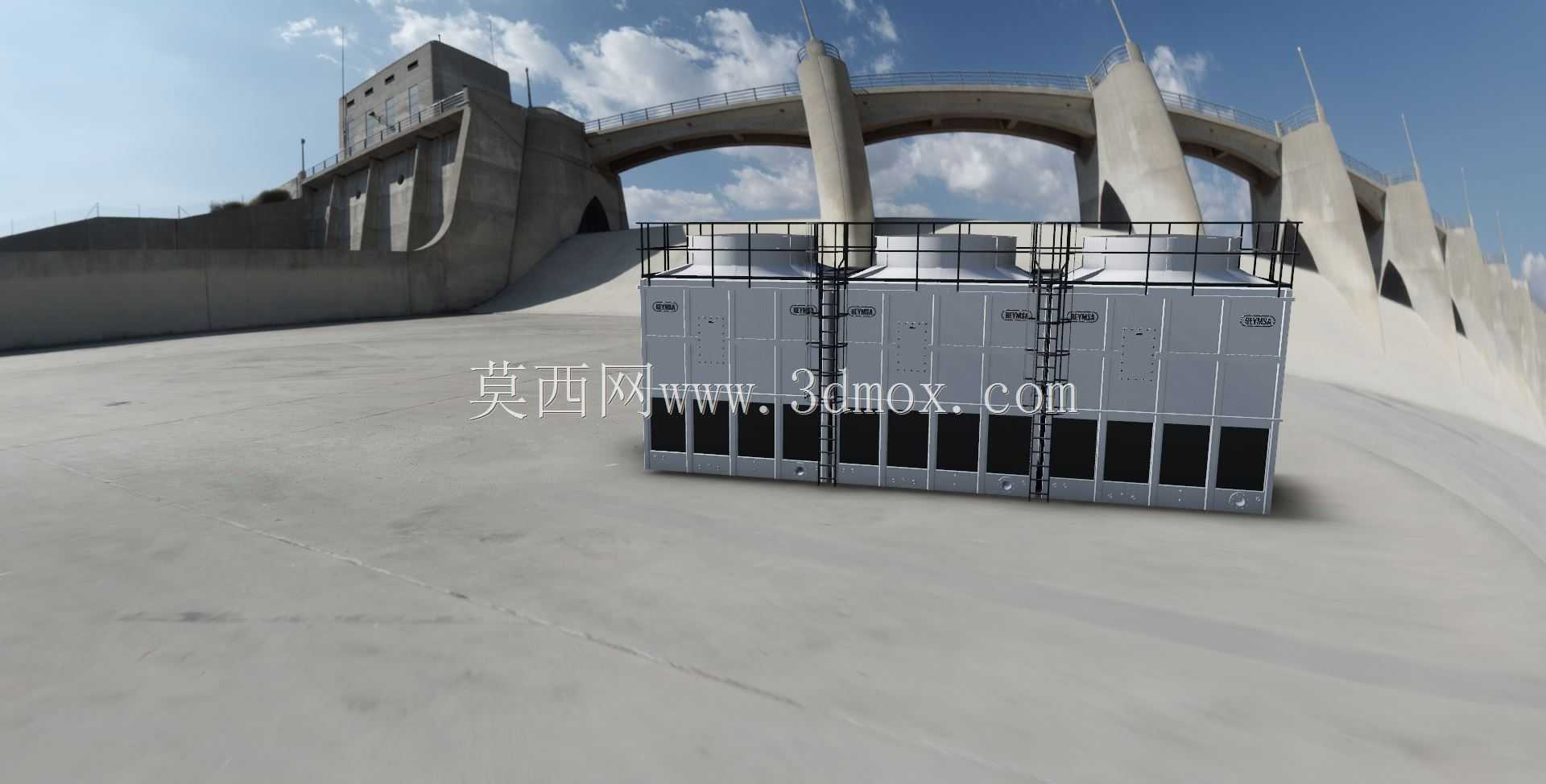

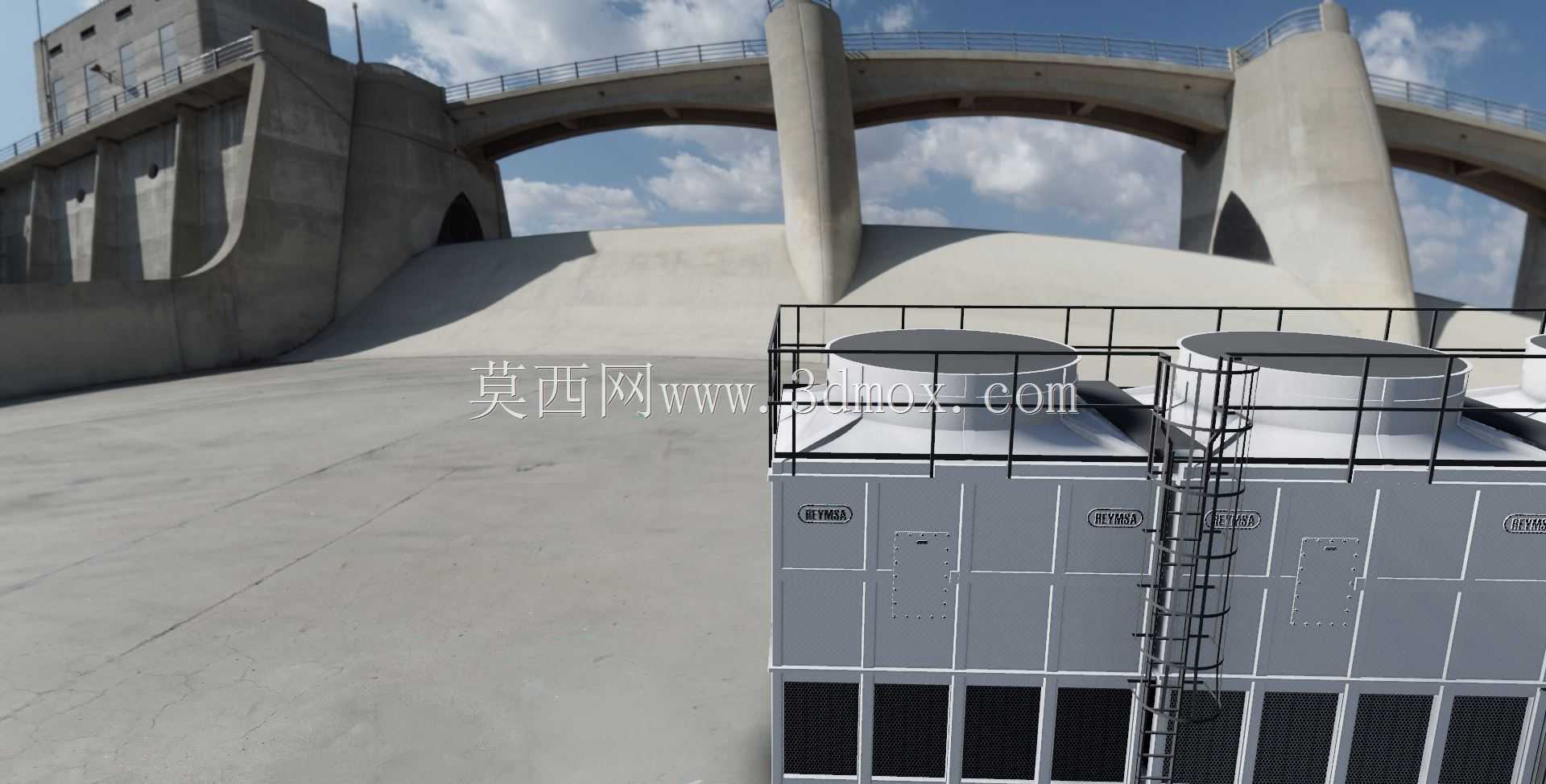

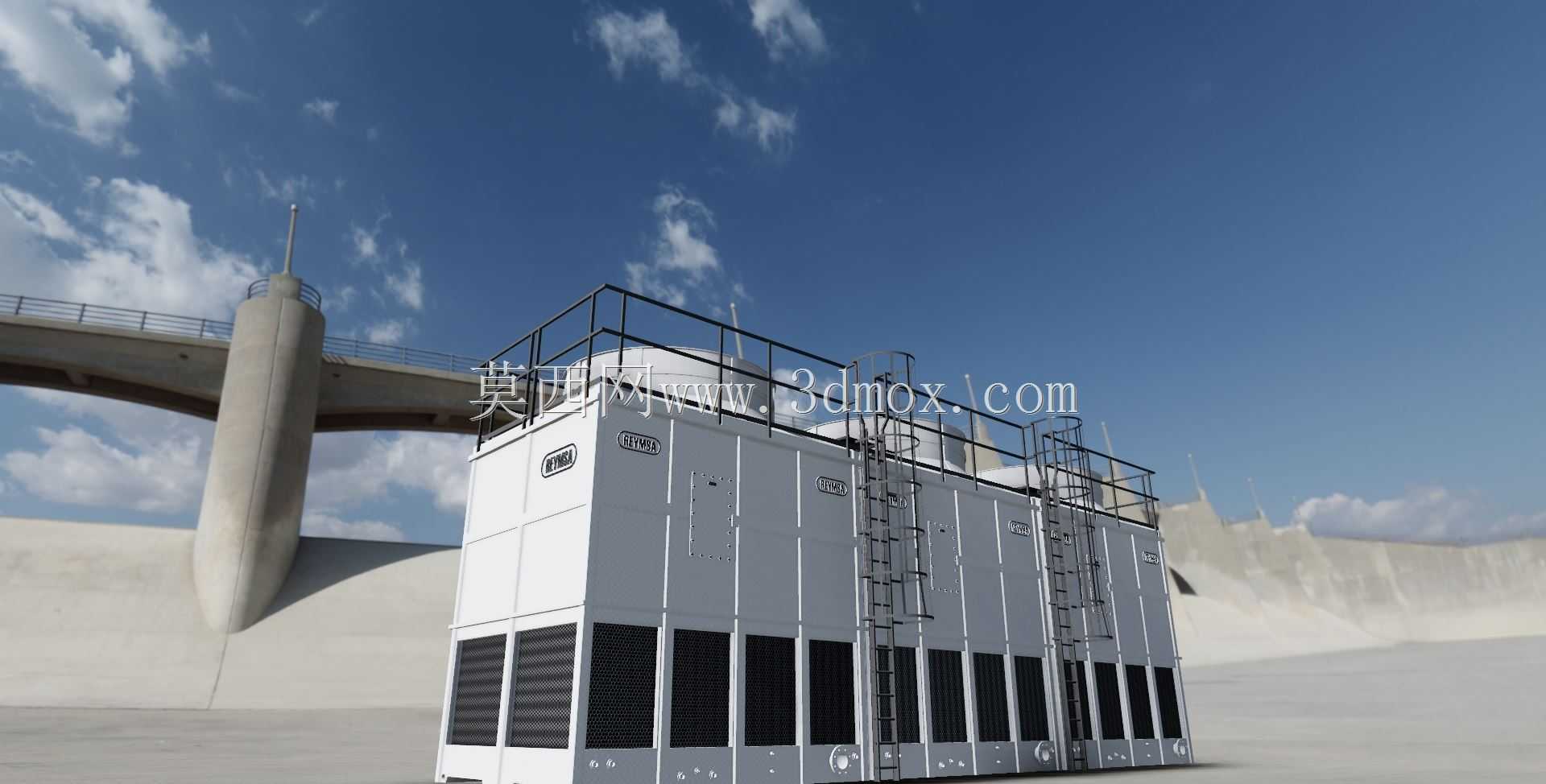

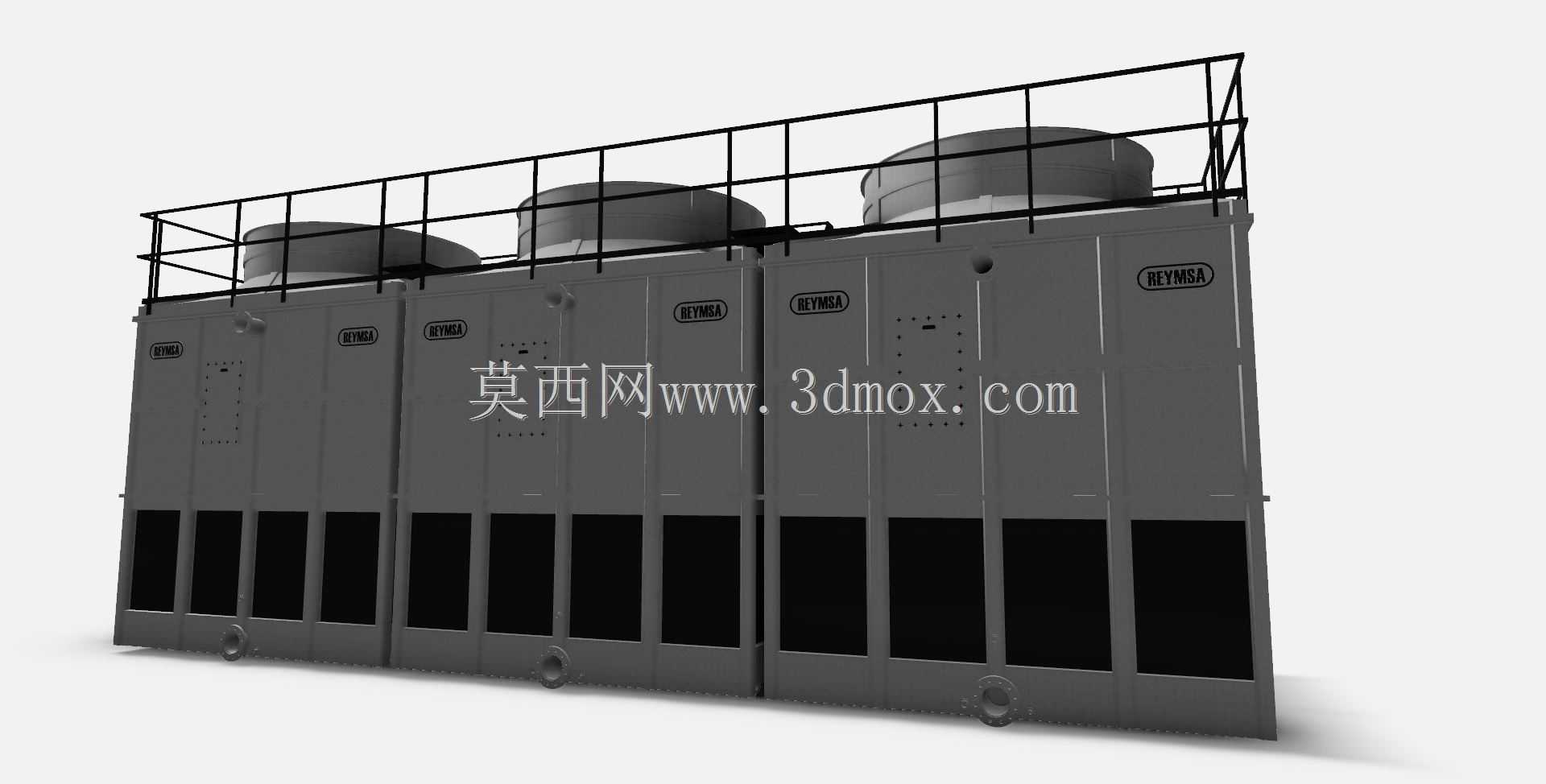

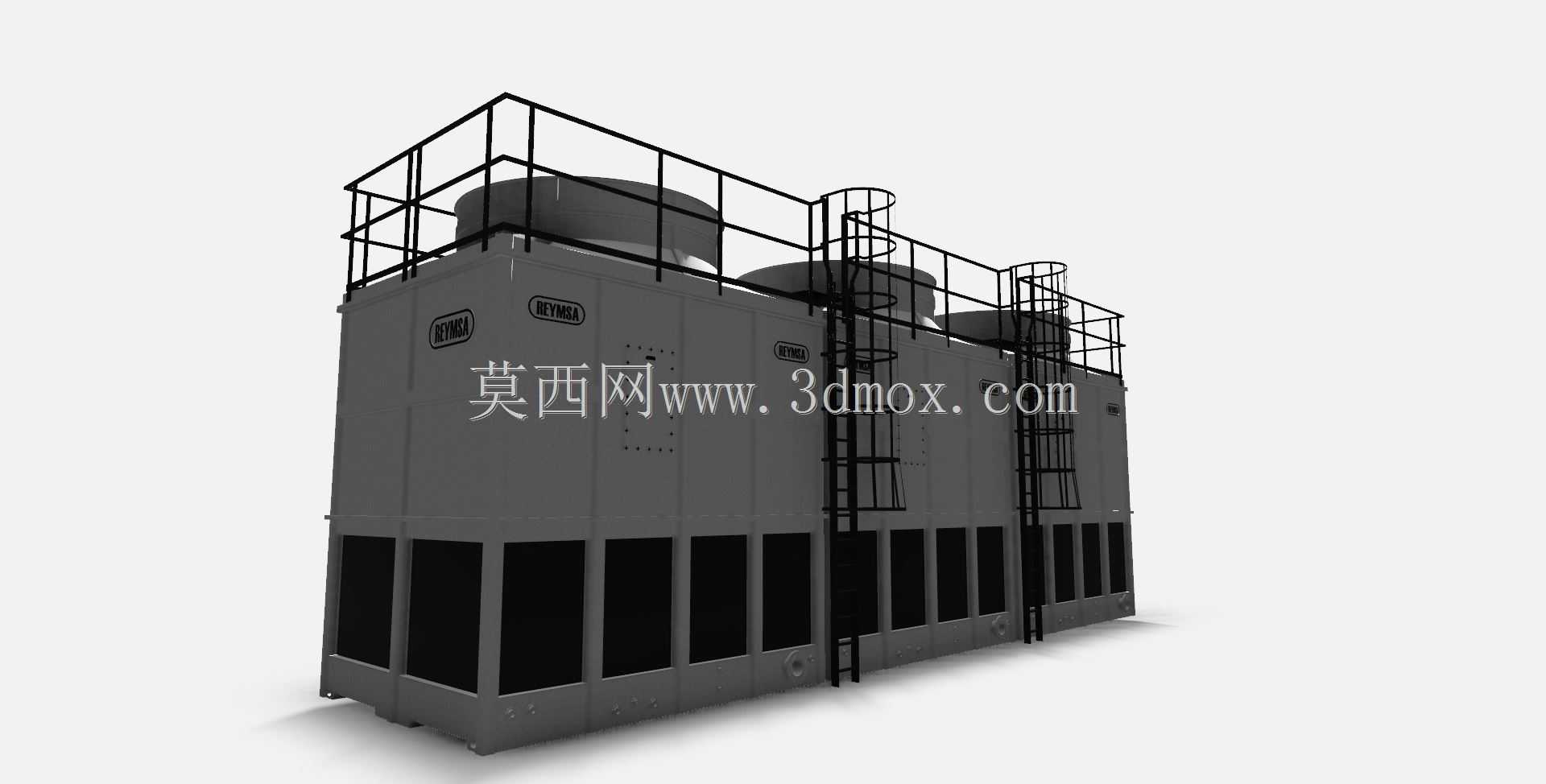

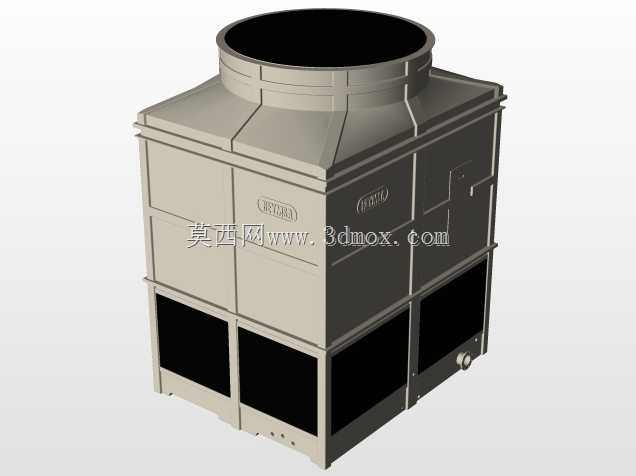

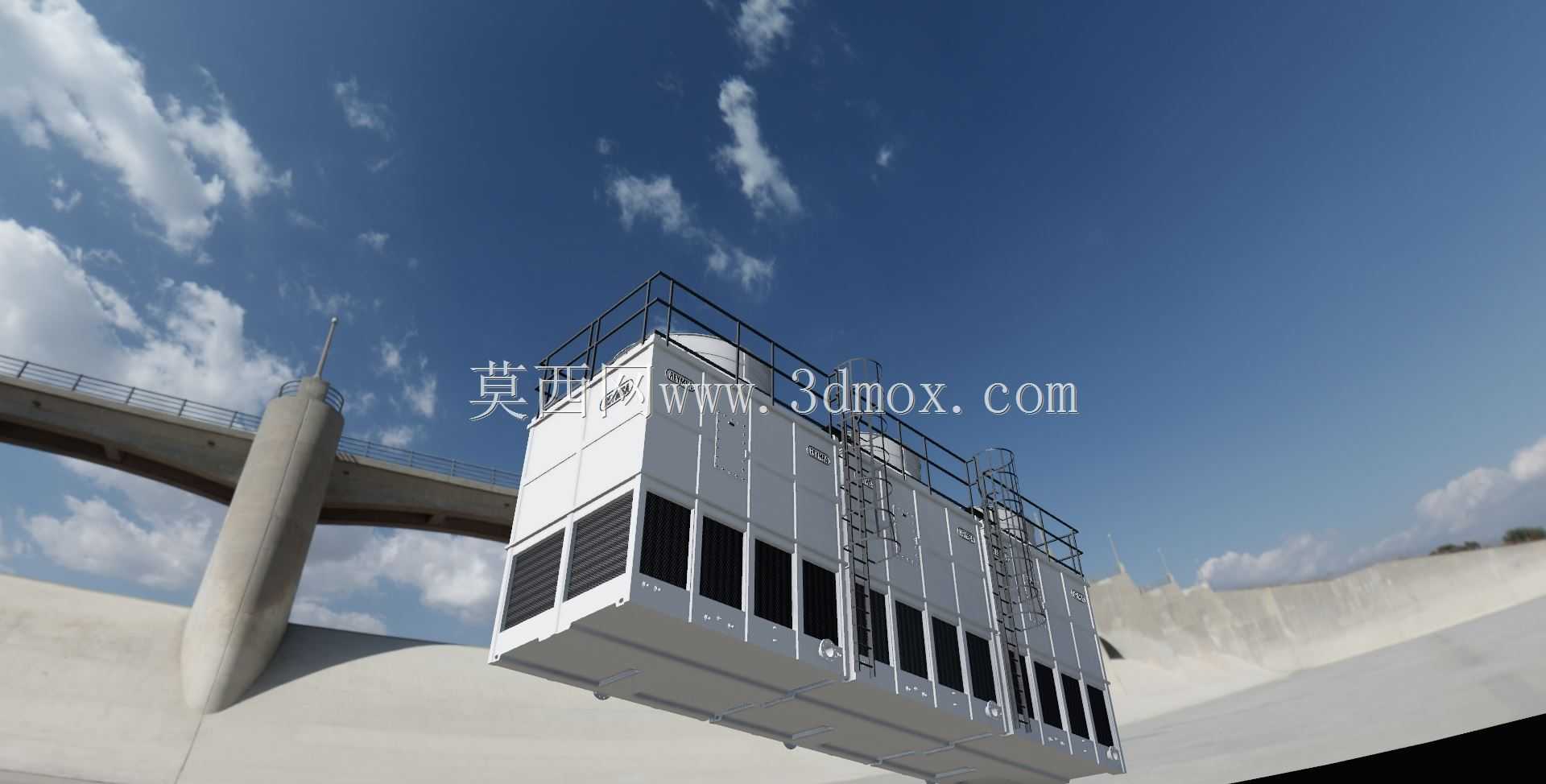

　　这套三维结构还原的是多模块拼接的闭式横流冷却塔，在工业循环冷却场景里，这类设备常被布置在厂区屋面、室外设备区或者制冷站旁的开阔场地，主要承担工艺循环水、中央空调冷冻水系统的热量导出任务，把携带工艺端余热的循环水通过与空气的热质交换把热量散到大气中，保证后端生产设备、制冷主机的进水温度稳定在工艺要求区间。从结构设计来看，模型采用多单元模块化拼接思路，单组模块可独立完成布水、换热、通风流程，现场安装时可根据项目实际冷却负荷需求增减拼接模块数量，不用单独定制非标壳体，大幅缩短现场安装的施工周期，也方便后期运维时单模块停机检修，不影响整套冷却系统的整体运行。设备顶部设置了通长的安全防护护栏，护栏高度符合工业临边防护的规范要求，

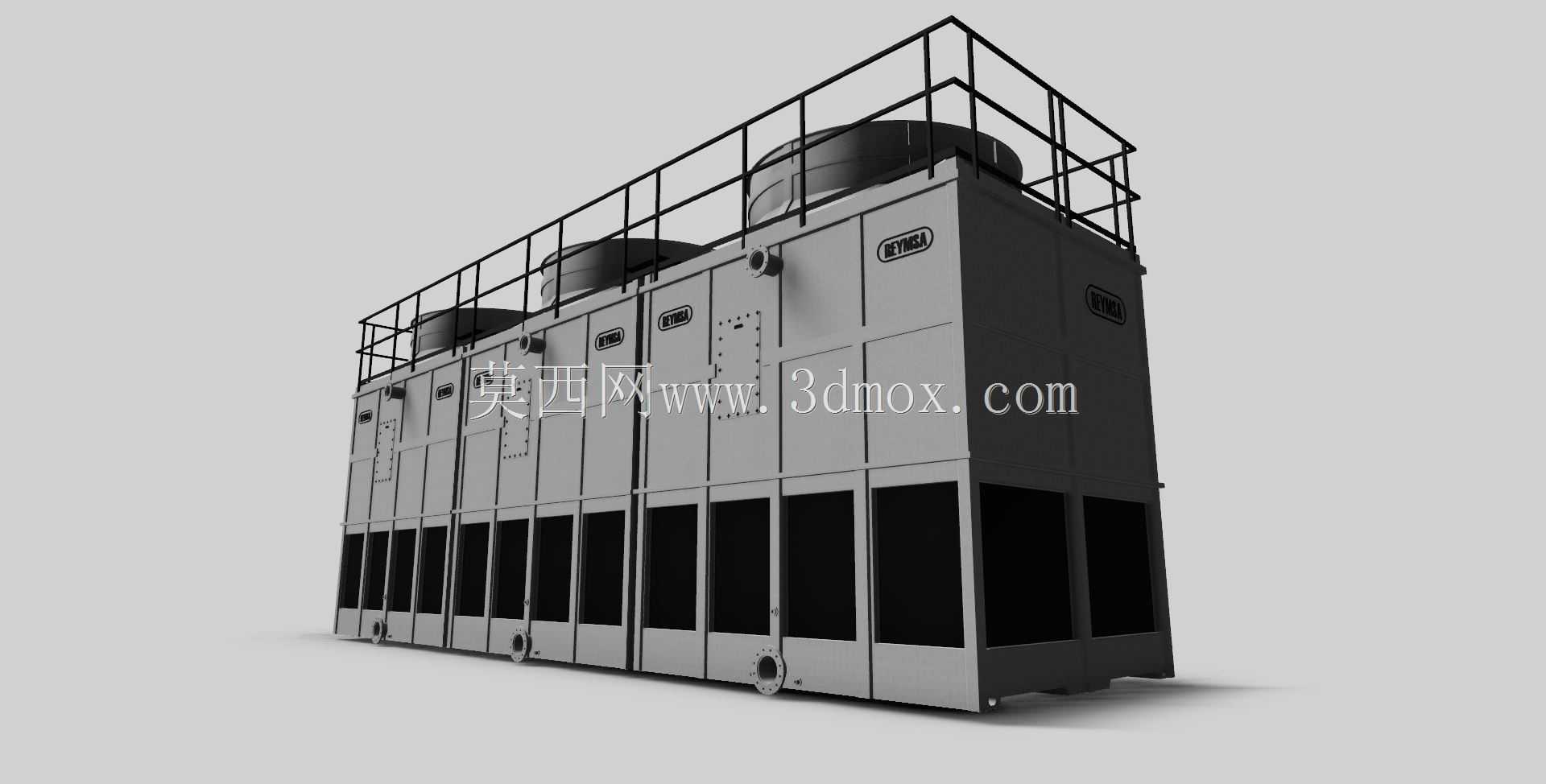

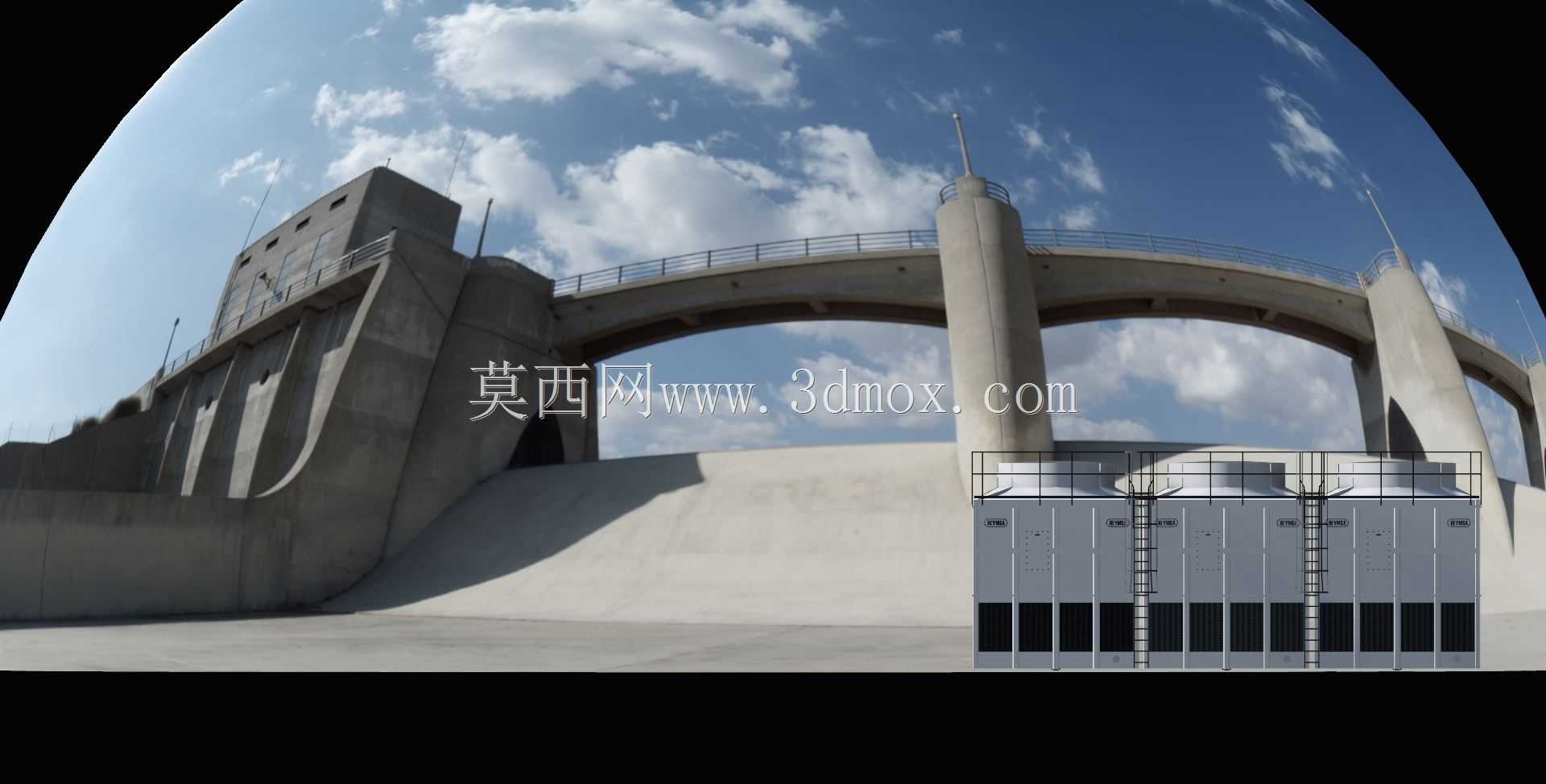

　　运维人员在顶部开展风机检修、布水系统清理作业时，有可靠的防护结构依托，避免高空坠落风险。设备侧面预留的圆形接口是循环水的进出水口，接口位置的高度设置兼顾了屋面管线排布的标高要求，不用额外做大幅的管线弯折就能对接厂区循环水管网，减少管线沿程阻力损失。下部的黑色通风格栅是进风通道，格栅的开孔率经过匹配计算，既能保证足够的进风面积满足换热风量需求，又能阻挡室外大体积的杂物、落叶被吸入塔内，堵塞换热填料层。设备底部设置的可调式支撑脚，可在安装时根据现场基础的平整度做高度微调，保证整套设备的水平度，避免因基础倾斜导致布水不均、换热效率下降的问题。从安装边界来看，单组拼接模块的外形尺寸适配标准工业货运车辆的运输限界，

　　不用做超限运输申请就能完成厂内到项目现场的转运，设备侧面预留的检修通道宽度满足运维人员携带工具通行、更换填料的操作空间要求，顶部风机段的检修空间也考虑了风机叶轮整体吊装更换的操作余量。在功能设计上，闭式塔的内循环水全程在密闭盘管内流动，不会和外界空气直接接触，能避免循环水被杂物污染、蒸发浓缩导致的水质下降问题，减少后端设备的结垢、堵塞风险，特别适合对循环水质要求较高的精密生产工艺、数据中心冷却、大型制冷主机配套场景。模型还原的壳体采用模块化壁板拼接结构，壁板之间采用密封胶条加螺栓紧固的连接方式，既保证壳体的结构强度，能承受顶部风机运行的振动载荷、室外侧风载荷，又能减少运行过程中的漏风、漏水问题。设备顶部的风机采用低转速轴流风机，

　　匹配横流塔的风阻特性，运行时的噪音值能满足厂区厂界噪音排放要求，不用额外加装大型消音装置就能适配临近办公区的厂区布置需求。布水系统采用重力式布水结构，布水孔的排布经过流场仿真优化，能保证换热填料表面的水膜均匀覆盖，避免出现局部干区影响换热效率，同时布水系统的管路都预留了快拆接口，运维时不用大面积拆解壳体就能完成布水孔的清理、喷嘴更换作业。
