带弧形支架的桌面式投影设备结构设计

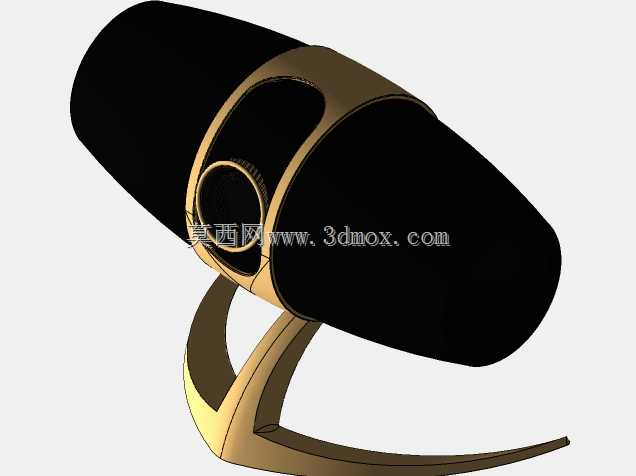

　　日常做消费类电子结构建模时，这类带一体式弧形支架的投影设备，是办公、家用影音场景里很常见的品类，和传统吊装、平放的投影不同，这个结构把支撑和角度调节的需求整合到了机身下半部分，不用额外搭配桌面支架就能完成俯仰角度的调整，适配桌面近距离投射的使用需求。从结构拆分来看，机身主体采用椭圆柱式的流线型外壳，没有突出的棱角，一方面是减少日常挪动时的磕碰风险，另一方面椭球型的内部腔体可以更合理排布光机、散热模组、驱动电路板这些核心部件，不会出现方正外壳里局部空间浪费、部件堆叠拥挤的问题。镜头区域做了内凹的环形防护结构，镜头前端比外壳端面低3-5mm，日常放置或者挪动的时候，即使正面碰到桌面或者其他物体，也不会直接刮花镜头镜片，

　　这个细节在消费类光学设备的结构设计里很实用，能降低用户使用过程中的镜头损坏概率。下半部分的弧形支架是这个结构的设计重点，支架采用C型的一体化曲面结构，和机身底部的连接位做了隐藏式的阻尼转轴，转动的时候可以在0到45度的俯仰区间内任意悬停，不需要额外的锁止旋钮，调整角度的时候单手就能操作，阻尼力度经过匹配，调整到任意角度都不会出现机身下滑、角度偏移的问题。支架的底部接触端做了加宽的平面处理，接触桌面的位置预留了防滑胶垫的安装槽，整个设备放置在桌面的时候，重心落在支架两个支撑端的连线范围内，即使调整到最大仰角，机身也不会出现前倾翻倒的问题，稳定性比普通的直立式支架更好。从安装边界来看，整个设备平放时的占地投影范围和A5纸张尺寸接近，

　　不需要太大的桌面空间，支架的最低点和桌面完全贴合，机身底部离桌面预留了10mm左右的通风间隙，配合机身侧面的散热格栅，可以形成自然的空气对流通道，长时间工作的时候，内部热量可以顺着间隙排出，不会因为底部贴死桌面导致散热不畅、机身积热的问题。外壳的分模线沿着机身椭圆柱的中轴面布置，上下壳的连接卡扣隐藏在分模线内侧，外观上看不到明显的拼接缝隙，整体感更强。机身尾部预留了接口安装位，可以排布电源、高清信号输入、USB这些常用接口，接口位置避开了支架的转动行程，调整角度的时候不会出现线材被支架挤压、弯折的情况。做这类结构建模的时候，要重点注意支架和机身连接位的转轴同轴度，两个转轴孔的同轴度公差要控制在0.1mm以内，

　　不然转动的时候会出现卡滞、阻尼不均匀的问题；另外弧形支架的壁厚要做均匀化处理，壁厚差控制在0.5mm以内，避免注塑生产的时候出现缩痕、变形，影响支架的支撑强度和外观质感。镜头内凹结构的边缘要做圆角过渡，不能有尖锐的边角，避免清理镜头的时候划伤手指。散热通道的走向要顺着内部光机的散热鳍片方向，进风口设置在机身侧面的低温区域，出风口设置在机身尾部，避免排出的热风被重新吸入进风口，形成热风循环影响散热效率。这类投影设备的应用场景覆盖小型会议室桌面投屏、家用卧室床头观影、户外露营临时观影等多个场景，一体化的支架结构省去了额外携带支架的麻烦，挪动的时候可以直接整体拿起，不需要拆分部件，使用的便捷性比分体式支架的产品更好。建模过程中还要考虑整机的重量分布，把重量较大的光机、电源模块尽量布置在靠近支架转轴的中心位置，降低转动时的力矩，让角度调整的时候手感更顺滑，同时也能降低转轴的长期负载，延长阻尼转轴的使用寿命。机身外壳的表面处理预留了晒纹的工艺余量，不需要额外做高光面处理，日常使用的时候不容易残留指纹和划痕，降低后期使用的外观维护成本。
