头戴式蓝牙耳机结构外观三维设计

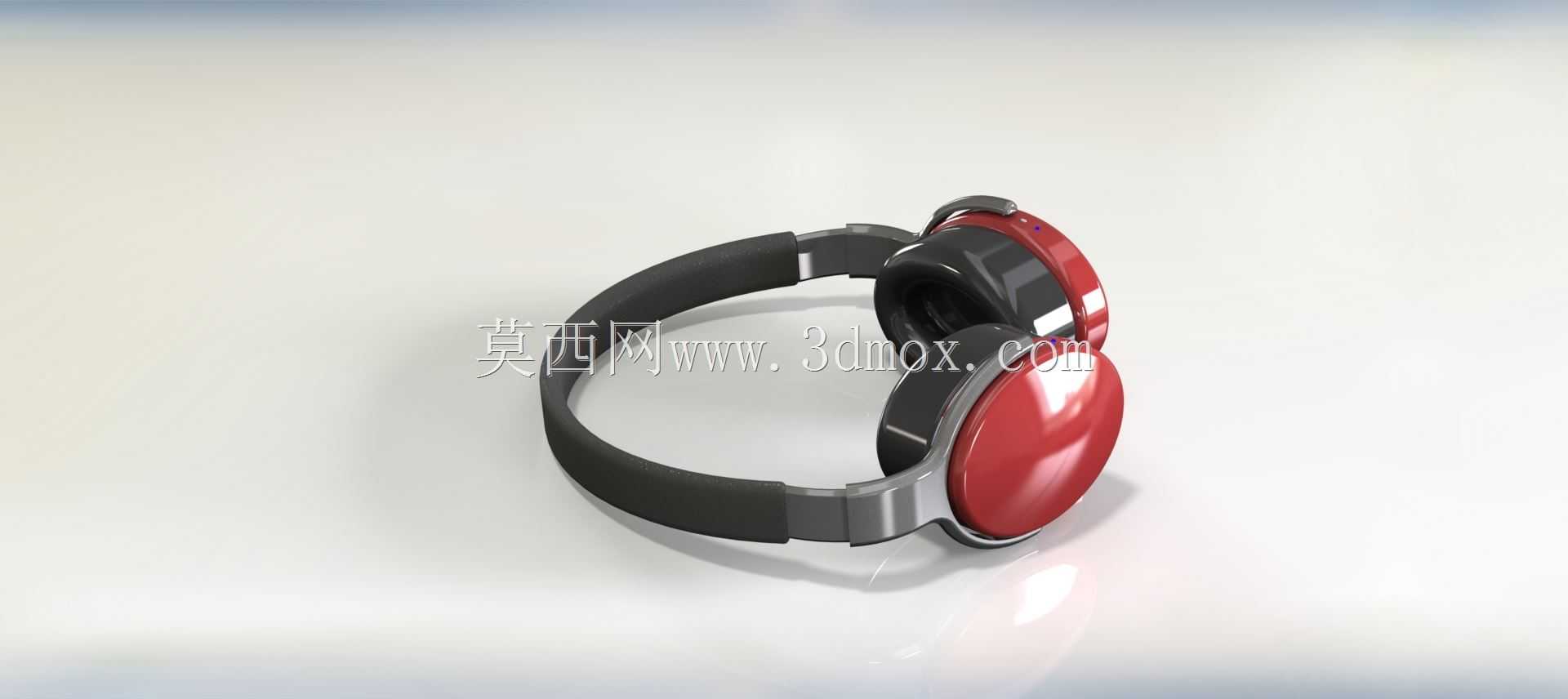

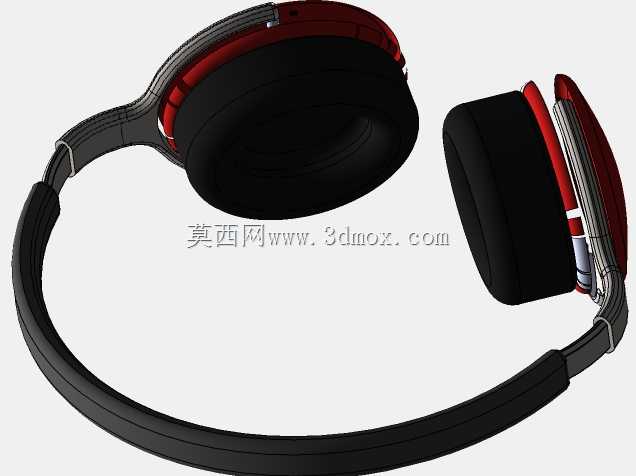

　　这个尺寸可以完整包裹绝大多数用户的耳廓，避免耳罩压耳造成的长时间佩戴不适，耳罩与发声单元的安装基座之间设置了15度的倾角，这个角度是基于人体耳廓与头部侧面的自然夹角测算得出，佩戴时耳罩可以自然贴合耳周皮肤，减少漏音的同时降低夹持压力对头部的压迫感。耳壳部分采用了亮面曲面造型，外侧壳体做了大弧度圆角过渡，没有尖锐棱角，壳体壁厚统一设置为1.8毫米，既满足注塑成型的工艺要求，又能控制整体重量，单侧耳壳的重量控制在85克以内，配合头梁的压力分散设计，整体佩戴压力分布在头梁顶部与耳周接触面，单点压力不超过3.8千帕，符合消费电子佩戴舒适度的通用标准。内部结构布局上，发声单元安装位设置在耳罩腔体的中心位置，日常做消费电子结构设计时，头戴式音频设备的建模往往需要兼顾佩戴力学、声学腔体布局与外观质感的多重平衡，这次的头戴蓝牙耳机模型，在结构搭建时首先考虑的是不同头围用户的佩戴适配性，头梁部分采用了弧形弹性骨架设计，骨架外侧包裹柔性亲肤材质，内侧预留了缓冲泡棉的安装槽位，整体头梁展开后的最大适配弧长可覆盖54至62厘米头围范围，两侧伸缩滑杆采用多档位卡位结构，每侧设置8个调节档位，单档调节位移2毫米，滑杆与头梁主体的配合间隙控制在0.15毫米以内，既保证调节时的阻尼手感，又避免长期使用出现松垮晃动的问题。耳罩部分采用了椭圆形封闭腔体设计，耳罩内腔的长轴尺寸为105毫米，短轴尺寸为85毫米，深度为32毫米，

　　单元固定座预留了40毫米直径的通用动圈单元安装孔位，孔位周边设置3个均匀分布的螺丝柱，用于固定单元支架，蓝牙主控板与电池仓布置在右侧耳壳的内部空腔，电池仓的尺寸预留为40毫米×25毫米×8毫米，可以容纳常规容量的软包锂电池，主控板的安装位设置了定位柱与卡扣结构，不需要额外打胶即可完成主板固定，左侧耳壳内部预留了降噪麦克风的安装槽位，槽位对应耳壳外侧开设拾音孔，拾音孔的位置避开了佩戴时可能被衣物或头发遮挡的区域，保证通话拾音的清晰度。头梁与耳罩的连接部分采用了转轴结构，转轴的转动角度范围为0至30度，可以适配不同用户耳位的高度差，转轴内部设置了阻尼垫片，转动时可以停留在任意角度，不会出现自动回弹或松脱的问题，

　　转轴的连接轴采用不锈钢材质，与塑料壳体的配合处做了嵌件注塑处理，提升连接部位的结构强度，避免跌落时连接位置断裂。在建模过程中，所有的配合面都做了拔模处理，外观面的拔模角度设置为1.5度，内部结构件的拔模角度设置为1度，满足注塑模具的开模要求，所有的卡扣结构都做了0.2毫米的装配间隙，卡扣的根部做了R0.5的圆角过渡，避免反复拆装出现卡扣断裂的问题。这类头戴蓝牙耳机的应用场景覆盖日常通勤、办公学习、影音娱乐等多个场景，封闭腔体的设计可以隔绝部分环境噪音，在嘈杂的公共交通场景下可以降低音频播放的音量需求，减少听力损伤，头梁的弹性设计可以在用户运动时保持佩戴稳定性，不会因为头部晃动出现耳机滑落的问题，耳罩的缓冲泡棉采用慢回弹记忆材质，

　　长时间佩戴不会出现明显的压痕，适合长时间办公或游戏场景使用。建模时还考虑了后期的表面处理工艺，耳壳外侧的亮面区域预留了UV镀层的工艺厚度，厚度预留0.05毫米，不会因为镀层造成装配尺寸超差，头梁外侧的柔性材质区域做了细晒纹处理，提升握持调节时的摩擦力，避免调节头梁时出现打滑的问题。整体装配完成后，耳机的折叠状态尺寸为180毫米×160毫米×75毫米，可以轻松放入常规的头戴耳机收纳包中，方便外出携带，展开状态下的整体高度为200毫米，宽度为170毫米，符合主流头戴耳机的尺寸边界，不会出现尺寸过大导致的携带不便问题。结构设计时还做了跌落模拟验证，在1.2米高度自由跌落至水泥地面的工况下，头梁与耳罩的连接位置、转轴位置、壳体拼接位置的应力都控制在材料的屈服强度以内，不会出现壳体开裂、结构松脱的问题，满足消费电子产品的可靠性要求。
