多齿轮组合行星传动结构三维设计

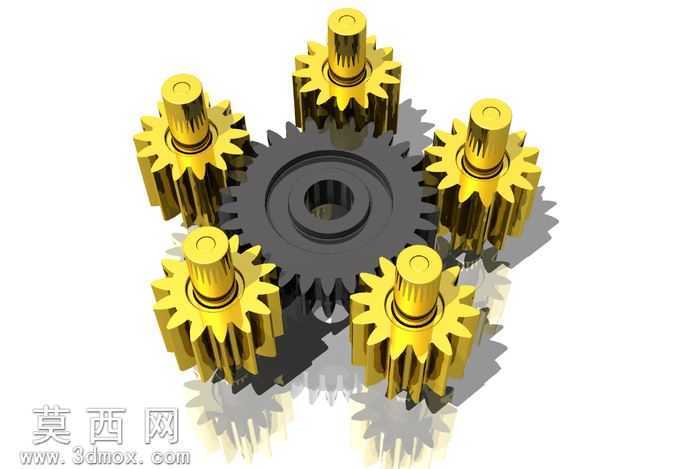

本作品为多齿轮组合的行星传动结构三维模型，建模过程中首先基于机械设计原理完成齿轮参数的精准计算，确定中心大齿轮与五个周边小齿轮的模数、齿数、压力角等核心参数，确保各齿轮啮合时的传动比符合设计预期，避免出现根切、啮合间隙不合理等问题。建模阶段采用参数化建模方式，先绘制单个齿轮的齿廓渐开线曲线，通过拉伸、阵列等特征操作完成单个齿轮的实体构建，再依据行星轮系的排布规则，将五个小齿轮均匀环绕布置在中心大齿轮的外侧，保证每个小齿轮都能与中心大齿轮实现精准啮合，各齿轮的中心距严格按照齿轮啮合公式计算得出，确保传动过程中无卡滞、传动效率稳定。材质与渲染环节，为中心大齿轮赋予深灰色金属材质，模拟调质处理后的合金钢质感，调整材质的粗糙度、金属度参数，还原金属部件的哑光磨砂质感；为五个周边小齿轮赋予亮金色金属材质，模拟表面镀硬铬处理后的金属光泽，通过调整环境光、反射光参数，突出齿轮齿面的加工精度与金属质感，同时为每个小齿轮顶部添加带滚花结构的轴端部件，还原真实传动部件的装配细节。结构设计上，该传动结构采用单中心轮搭配五个行星轮的布局形式，相比普通定轴轮系具备更大的传动比承载能力，可在较小的空间内实现动力的分流传递，每个小齿轮的轴端结构预留了装配接口，可直接连接外部负载或动力输入部件，整体结构紧凑，受力分布均匀，能够有效降低单个齿轮的负载应力，提升传动系统的使用寿命。设计过程中重点验证了齿轮啮合的干涉情况，通过运动仿真模拟传动过程，确认各齿轮在转动过程中无碰撞、无干涉，齿面接触区域符合设计要求，同时优化了齿轮的倒角、圆角细节，避免应力集中问题，让模型既符合机械设计的工程规范，又具备良好的视觉展示效果，可用于机械原理教学演示、传动方案验证、相关设备的前期设计参考等场景。
